Автоматика для керування системою опалення Euroster UNI 2

Euroster UNI 2 — погодозалежний контролер Euroster (Польща) для складної системи опалення з двома незалежними контурами, змішувальними клапанами, бойлером ГВП і рециркуляцією гарячої води. Розрахований на будинки, де опалення розбите на кілька зон:

• керує двома незалежними контурами ЦО — наприклад, радіаторами в одній зоні й теплою підлогою в іншій;
• сам змінює температуру контурів залежно від погоди на вулиці (погодозалежне регулювання);
• обслуговує бойлер ГВП і рециркуляцію гарячої води, захищає систему від перегріву, замерзання та розмноження бактерій у бойлері.

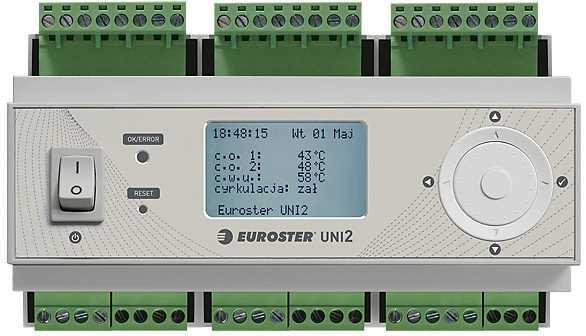

Контролер системи опалення Euroster UNI 2

UNI 2 — це прилад з графічним дисплеєм і поворотною ручкою, призначений для будинку з двома опалювальними зонами. Головна особливість: два повністю незалежні контури ЦО, кожен зі своєю погодозалежною кривою та власним змішувальним клапаном — налаштування однієї зони ніяк не впливає на іншу.

Принцип роботи простий: контролер зчитує температуру на вулиці, звіряє її з налаштованою кривою опалення для кожного контуру й розраховує потрібну температуру подачі, після чого керує клапанами й насосами, щоб її втримати. До цього додаються тижневі графіки — температура в контурах може автоматично мінятися залежно від часу доби та дня тижня.

Окремо від контурів опалення UNI 2 обслуговує бойлер ГВП і рециркуляцію гарячої води: тримає задану температуру в бойлері, вмикає рециркуляцію за графіком чи температурою і вміє виконувати термічну дезінфекцію бойлера.

Інструкція — Euroster UNI 2 (PDF)



Функції та оснащення Euroster UNI 2

• 2 незалежні контури ЦО — окрема температура, графік і погодозалежна крива для кожного
• Погодозалежне керування — температура подачі розраховується автоматично за вуличною температурою
• Керування змішувальними клапанами кожного контуру для плавної підтримки температури подачі
• Тижневі графіки для контурів опалення і ГВП
• Ручне або автоматичне перемикання ЛІТО / ЗИМА
• Вхід кімнатного регулятора (безпотенційний контакт NO) для кожного контуру
• Керування зарядним насосом бойлера ГВП з пріоритетом нагріву
• Керування рециркуляцією ГВП — за часом або за температурою
• Дезінфекція ГВП (Анти-Легіонела) — прогрів бойлера до заданої температури
• Вихід для газового котла чи іншого джерела тепла (безпотенційний контакт реле)
• Тривожний вихід для зовнішнього сигналізатора аварії
• Журнал останніх аварійних і небезпечних ситуацій
• Захист від перегріву і замерзання
• Анти-Стоп — захист насосів і клапанів від закисання під час простою
• Тест виходів при монтажі — перевірка насосів і клапанів
• Можливість зв'язку з іншими контролерами лінійки Euroster UNI
• Графічний дисплей з підсвічуванням — температури, стан насосів, клапанів і режимів
• Монтаж на DIN-рейку 35 мм, бажано в захисній шафі



Технічні характеристики Euroster UNI 2

Виробник	Euroster, Польща
Модель	UNI 2
Призначення	Керування системою опалення з 2 контурами, змішувальними клапанами, бойлером ГВП та рециркуляцією
Кількість контурів ЦО	2 (незалежні, кожен зі своїм клапаном і насосом)
Живлення	230 В / 50 Гц
Споживана потужність	max 4 Вт
Навантаження виходів (насоси, клапани)	100 Вт на кожному виході, 230 В / 50 Гц
Навантаження виходу «Котел»	4 А / 230 В / 50 Гц, безпотенційний перемикальний контакт
Діапазон регулювання температури ЦО	15…90°C
Діапазон регулювання температури ГВП	40…75°C
Діапазон регулювання рециркуляції ГВП	20…50°C
Діапазон вимірювання температури	−30…+120°C
Точність вимірювання	1°C
Погодозалежне керування	Так — окрема крива для кожного контуру
Тижневі графіки	Так — для контурів опалення і ГВП
Функція Анти-Стоп	Так — захист насосів і клапанів від закисання
Дезінфекція ГВП (Анти-Легіонела)	Так
Захист від перегріву і замерзання	Так
Тривожний вихід	Так — 230 В / 50 Гц
Ступінь захисту	IP20
Монтаж	DIN-рейка 35 мм, у захисній шафі
Робоча температура	0…+40°C
Вага	545 г
Дисплей	Графічний РК з підсвічуванням, поворотна ручка керування



Круговий відео-огляд Euroster UNI 2



Яку модель обрати: UNI 2, UNI 3 чи простіша автоматика

Якщо системі потрібно три контури або два джерела тепла — дивіться старшу модель Euroster UNI 3. Якщо контур усього один, без бойлера й рециркуляції — вистачить простішої автоматики на кшталт Euroster 11M чи 12M.

Характеристика	UNI 2 — ця модель	UNI 3	Euroster 12M	Euroster 11M	KG CS-13
Контурів ЦО	2	3	1	1	1
Погодозалежне керування	✅ так	✅ так	✅ так	❌ немає	❌ немає
2 джерела тепла	❌ немає	✅ так	❌ немає	❌ немає	❌ немає
Керування ГВП + рециркуляція	✅ є	✅ є	❌ немає	❌ немає	❌ немає
Тижневі графіки	✅ є	✅ є	❌ немає	❌ немає	❌ немає
Дезінфекція ГВП	✅ є	✅ є	❌ немає	❌ немає	❌ немає
Анти-Стоп (захист клапанів/насосів)	✅ є	✅ є	⚠️ частково	⚠️ частково	❌ немає
Захист від перегріву / замерзання	✅ є	✅ є	✅ є	✅ є	✅ є

Висновок: для системи з двома контурами, бойлером ГВП і рециркуляцією UNI 2 — оптимальне рішення. Якщо у вас три контури або два джерела тепла — беріть UNI 3. Для простих однозонних систем достатньо Euroster 11M / 12M або KG CS-13.



❓ Часті запитання

Як працює Euroster UNI 2 — принцип керування системою опалення?
Контролер зчитує температуру вулиці, температуру подачі кожного контуру і розраховує потрібне значення за налаштованою погодозалежною кривою. Змішувальний клапан підмішує холодну зворотку до гарячої подачі, поки температура не вийде на розрахований рівень. При активному тижневому графіку заданий режим перемикається автоматично залежно від часу доби і дня тижня.

Що таке погодозалежне керування і навіщо воно потрібне?
Це автоматична зміна температури в контурах опалення залежно від температури на вулиці: холодніше на вулиці — гарячіший теплоносій у системі, і навпаки. У результаті температура в приміщеннях рівномірніша, менше перегрівів і вища енергоефективність порівняно з ручним налаштуванням.

Чим Euroster UNI 2 відрізняється від Euroster UNI 3?
UNI 2 керує двома контурами ЦО, бойлером ГВП і рециркуляцією. Euroster UNI 3 додатково підтримує третій контур і вміє працювати з двома незалежними джерелами тепла — наприклад, газовим котлом як основним і твердопаливним чи каміном як додатковим. Якщо у вас одне джерело тепла і дві зони — UNI 2 достатньо і виходить дешевше.

Чим Euroster UNI 2 відрізняється від Euroster 11M / 12M?
11M і 12M — це автоматика для одного змішувального клапана і одного контуру, без керування бойлером ГВП, рециркуляцією і без повноцінних тижневих графіків. UNI 2 розрахований на складнішу систему: два контури, бойлер, рециркуляція і вихід на котел — усе в одному пристрої.

Що таке функція Анти-Стоп?
Під час тривалого простою насос чи клапан можуть «закиснути» — крильчатка прикипає, вал застрягає. Анти-Стоп періодично сам запускає насоси й проганяє клапани на короткий час, наприклад улітку при вимкненому опаленні. Це запобігає механічному застряганню й дорогому ремонту на початку сезону.

Для яких систем рекомендується Euroster UNI 2?
Для приватного будинку, де є радіаторне опалення і тепла підлога як окремі контури, бойлер непрямого нагріву для ГВП і рециркуляція гарячої води. Також підходить для котелень, де один котел обслуговує дві зони з різними температурними режимами. Монтаж і налаштування варто довірити кваліфікованому фахівцю.

Чи підходить Euroster UNI 2 для теплої підлоги?
Так. Один із двох контурів налаштовується під теплу підлогу — задається нижчий діапазон подачі (наприклад, 30–45°C), підключається відповідний клапан і насос. Контролер тримає потрібну температуру для підлоги незалежно від того, що відбувається в другому контурі.
