Автоматика для змішувальних клапанів KG Elektronik CS-13 NEW.WIFI

KG Elektronik CS-13 — контролер польського виробника KG Elektronik для керування сервоприводом 3- або 4-ходового змішувального клапана, тепер з Wi-Fi та погодозалежним регулюванням. Автоматично підтримує потрібну температуру в системі опалення, а також дозволяє стежити за нею й змінювати налаштування зі смартфона:
— керує 3-ходовим або 4-ходовим змішувальним клапаном — крок за кроком відкриває чи закриває клапан залежно від температури;
— погодозалежне керування за 5 кривими нагріву (з вуличним датчиком) або робота з кімнатним чи підлоговим датчиком;
— Wi-Fi та мобільний застосунок APP Smart Control — температури, стан роботи й аварійні сповіщення у вашому телефоні.

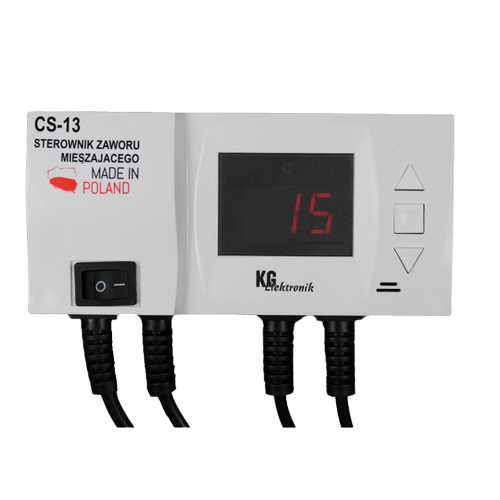

Контролер змішувального клапана KG Elektronik CS-13 з Wi-Fi

KG Elektronik CS-13 — контролер для автоматичного керування сервоприводом змішувального клапана. Він вимірює температуру подачі або зворотного потоку та змінює положення клапана так, щоб утримувати задану температуру в діапазоні 5–80°C.

Контролер працює в покроковому режимі: наприклад, при заданих 40°C і поточній температурі 41°C він невеликими кроками закриває клапан, а при 39°C — відкриває. Якщо температура відхиляється від заданої більш ніж на ±5°C, контролер переходить у режим безперервної роботи сервоприводу, щоб швидко стабілізувати температуру.

Контролер можна використовувати у трьох варіантах залежно від датчика та налаштування параметра U:
— стандартний режим (U-0) — підтримання заданої температури за датчиком на клапані. За бажанням підключається кімнатний датчик CP-2 або підлоговий CP-13: після досягнення потрібної температури клапан прикривається до мінімального положення (10% відкриття), щоб залишився мінімальний потік;
— погодозалежне керування (U-1…U-5) — контролер автоматично підвищує температуру в системі при похолоданні за обраною кривою нагріву. Потрібен зовнішній датчик CP-1;
— захист зворотки котла (U-6) — з датчиком CP-13 на зворотці клапан відкривається лише після досягнення встановленої температури, тому в котел не потрапляє холодний теплоносій.

Інструкція — KG Elektronik CS-13 (PDF)



Wi-Fi і застосунок APP Smart Control

Контролер підключається до домашньої мережі Wi-Fi (2,4 ГГц, 802.11 b/g/n) і керується через безкоштовний застосунок APP Smart Control (Google Play та App Store; також є QR-код на упаковці). У застосунку можна:
— переглядати поточні температури та стан роботи контролера;
— змінювати задану температуру;
— дивитися графік температури;
— отримувати сповіщення про занадто низьку або високу температуру;
— додати кілька пристроїв KG Elektronik в одному застосунку.

Підключення виконується через сервісне меню контролера: автоматично за підказками застосунку або вручну через IP-адресу 192.168.4.1. Без Wi-Fi контролер працює як звичайний автономний прилад.



Функції та оснащення KG Elektronik CS-13

— керування 3- і 4-ходовими змішувальними клапанами — покрокове регулювання за температурою подачі або зворотного потоку;
— погодозалежне керування — 5 кривих нагріву (U-1…U-5), потрібен зовнішній датчик CP-1;
— робота з кімнатним (CP-2) або підлоговим (CP-13) датчиком — для регулювання за температурою приміщення чи теплої підлоги;
— захист зворотки котла (U-6) — з датчиком CP-13;
— Wi-Fi та застосунок APP Smart Control — віддалений контроль і зміна налаштувань зі смартфона;
— налаштування часу ходу сервоприводу 60–300 с;
— регульована затримка між рухами сервоприводу (рекомендовано 20 с) — менше навантаження на привод;
— автоматичне калібрування клапана при увімкненні після налаштування часу ходу;
— корекція показань датчиків ±9°C через сервісне меню;
— звуковий сигнал при перевищенні 90°C;
— світлодіодний дисплей і 3 кнопки (плюс, F, мінус), перегляд другої температури кнопкою «мінус»;
— виготовлено в Польщі.



Технічні характеристики KG Elektronik CS-13

Параметр	Значення
Виробник	KG Elektronik, Польща
Модель	CS-13.NEW.WIFI
Призначення	Керування сервоприводом 3- або 4-ходового змішувального клапана
Кількість контурів ЦО	1
Живлення	230 В / 50 Гц ±10%
Споживана потужність	1,5 Вт
Навантаження виходу (сервопривод)	100 Вт
Діапазон вимірювання температури	−25…99°C
Діапазон заданої температури	5–80°C
Час ходу сервоприводу	60–300 с
Погодозалежне керування	Є, 5 кривих нагріву (з датчиком CP-1)
Wi-Fi	802.11 b/g/n, 2,4 ГГц
Датчик температури	NTC у латунному корпусі, кабель 3 м
Додаткові датчики (опційно)	CP-1 (вуличний), CP-2 (кімнатний), CP-13 (підлога / зворотка)
Запобіжник	Полімерний, 0,8 А
Робоча температура навколишнього середовища	−10…+50°C
Корпус / ступінь захисту	ABS, білий, IP20
Відповідність директивам	CE (LVD 2014/35/EU, EMC 2014/30/EU, RoHS, RED 2014/53/EU)
EAN	5907776169526



Погодозалежні криві нагріву CS-13

Таблиця показує, на скільки градусів контролер підвищує задану температуру залежно від температури надворі:

Температура надворі	U-1	U-2	U-3	U-4	U-5
−10°C	+6°C	+8°C	+10°C	+12°C	+14°C
−5°C	+4°C	+6°C	+8°C	+10°C	+12°C
0°C	+2°C	+4°C	+6°C	+8°C	+10°C
+5°C	0	+2°C	+4°C	+6°C	+8°C
+10°C	0	0	+2°C	+4°C	+6°C



Яка автоматика для змішувального клапана підійде саме вам?

Якщо потрібна автоматика з кількома контурами, керуванням бойлером ГВП або тижневими графіками — зверніть увагу на інші моделі в категорії:
— Euroster 12M — автоматика для одного змішувального клапана з погодозалежним керуванням;
— Euroster 11M 90°C — автоматика для одного змішувального клапана;
— Euroster UNI 2 — автоматика для двох контурів ЦО з погодозалежним керуванням, бойлером ГВП і рециркуляцією.
Нижче — коротке порівняння всіх моделей у категорії:

Характеристика	KG CS-13	Euroster 11M 90°C	Euroster 12M	UNI 2
Контурів ЦО	1	1	1	2
Погодозалежне керування	✅ так	❌ немає	✅ так	✅ так
Керування ГВП + рециркуляція	❌ немає	❌ немає	❌ немає	✅ є
Тижневі графіки	❌ немає	❌ немає	❌ немає	✅ є
Анти-Стоп	❌ немає	⚠️ частково	⚠️ частково	✅ є
Захист від перегріву / замерзання	⚠️ сигнал при >90°C	✅ є	✅ є	✅ є

Висновок: KG Elektronik CS-13 — доступне рішення для одного змішувального клапана, яке тепер поєднує погодозалежне керування, роботу з кімнатним чи підлоговим датчиком і керування зі смартфона через Wi-Fi. Якщо потрібні кілька контурів, бойлер ГВП чи тижневі графіки — розгляньте Euroster UNI 2.

Купити сервопривід для трьохходового клапана, який керуватиметься цією автоматикою можна у нас - https://ifratherm.com.ua/ua/p1801099929-elektricheskij-servoprivod-ims.html

Питання та відповіді

Як працює KG Elektronik CS-13 — принцип керування клапаном?
Контролер вимірює температуру датчиком і порівнює її із заданою. Якщо температура вища за задану, він невеликими кроками закриває клапан, якщо нижча — відкриває. Наприклад, при заданих 40°C: при 41°C клапан крок за кроком закривається, при 39°C — відкривається. Якщо відхилення перевищує ±5°C, контролер переходить у режим безперервної роботи сервоприводу, щоб швидко стабілізувати температуру.

Як працює погодозалежне керування і як обрати криву нагріву?
До контролера підключається вуличний датчик CP-1, а в меню параметр U встановлюється на одне зі значень від U-1 до U-5. Чим нижча температура надворі, тим більше контролер підвищує задану температуру в системі. U-1 — найм'якша крива (при −10°C додає +6°C), U-5 — найкрутіша (при −10°C додає +14°C). Починайте з середньої кривої та за потреби коригуйте залежно від того, чи комфортно в будинку в морози. Без датчика CP-1 погодозалежний режим працювати не буде.

Як підключити CS-13 до Wi-Fi і що можна робити в застосунку?
Завантажте застосунок APP Smart Control (Google Play або App Store, також є QR-код на упаковці). Для підключення ввімкніть контролер із затиснутою кнопкою F — відкриється сервісне меню. Встановіть параметр 1-1, і контролер створить власну мережу для налаштування. Далі підключення відбувається автоматично за підказками застосунку або вручну — через браузер за адресою 192.168.4.1. Обов'язково збережіть ID контролера: він потрібен, щоб додати пристрій у застосунок. Підтримується Wi-Fi 2,4 ГГц (802.11 b/g/n); мережі 5 ГГц не підходять. У застосунку видно температури й стан роботи, можна змінювати задану температуру та отримувати сповіщення про занадто низьку або високу температуру.

Чи працює контролер без Wi-Fi?
Так. Wi-Fi — це додаткова можливість. Контролер повністю налаштовується й працює автономно за допомогою кнопок на корпусі. У сервісному меню режим без Wi-Fi вмикається параметром 1-0.

Які датчики потрібні для різних режимів роботи?
Стандартний режим працює з основним датчиком, який встановлюється на клапані. Для погодозалежного керування (U-1…U-5) потрібен вуличний датчик CP-1. Для регулювання за температурою приміщення використовується кімнатний датчик CP-2, для теплої підлоги — підлоговий CP-13. Захист зворотки котла (U-6) також працює з датчиком CP-13. Уточнюйте комплектацію у менеджера перед замовленням.

Які клапани можна підключати до CS-13?
Контролер керує сервоприводами 3-ходових і 4-ходових змішувальних клапанів на 230 В. Навантаження виходу — до 100 Вт, тож перед покупкою переконайтеся, що потужність вашого сервоприводу в цих межах. Час ходу приводу налаштовується в діапазоні 60–300 с, напрямок обертання змінюється перестановкою чорного та коричневого проводів.

Чим CS-13 відрізняється від Euroster 12M і 11M 90°C?
Euroster 12M також підтримує погодозалежне керування для одного клапана. Euroster 11M 90°C — базова модель для одного контуру без погодозалежного регулювання. Відмінність CS-13 — доступна ціна, прості налаштування й керування зі смартфона через Wi-Fi. Для кількох контурів, ГВП чи тижневих графіків потрібен Euroster UNI 2.

Для яких систем підходить CS-13?
Для систем опалення з одним змішувальним клапаном: радіаторне опалення чи тепла підлога після твердопаливного, газового або іншого котла. Контролер підходить як для підтримання сталої температури, так і для погодозалежного регулювання чи захисту котла від холодної зворотки.

Що робить контролер при перегріві?
Якщо температура перевищує 90°C, контролер вмикає звуковий сигнал, а застосунок надсилає сповіщення. Якщо сигнал спрацьовує часто, перевірте стан системи опалення, клапан і сервопривод — це може свідчити про несправність або перевантаження котла.
