Автоматика для керування системою опалення Euroster UNI 3

Euroster UNI 3 — погодозалежний контролер Euroster (Польща) для складної системи опалення з трьома незалежними контурами, змішувальними клапанами й підтримкою основного та додаткового джерела тепла. Розрахований на будинки з кількома опалювальними зонами:

• керує трьома незалежними контурами ЦО — наприклад, радіаторами, теплою підлогою та окремою зоною будинку;
• сам змінює температуру контурів залежно від погоди на вулиці (погодозалежне регулювання);
• може працювати з основним і додатковим джерелом тепла — наприклад, газовим котлом та твердопаливним котлом або каміном, автоматично притримуючи основне джерело, поки працює додаткове.

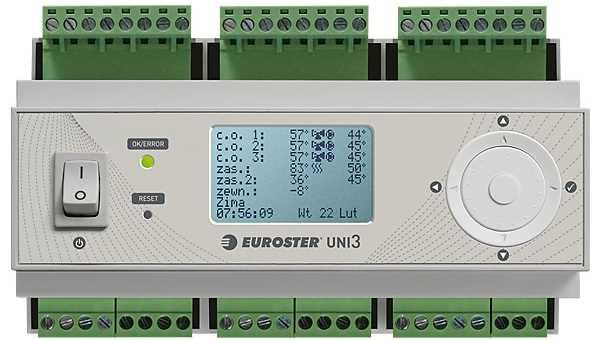

Контролер системи опалення Euroster UNI 3

UNI 3 — це прилад з графічним дисплеєм і поворотною ручкою для будинку з трьома опалювальними зонами. Головна особливість: три повністю незалежні контури ЦО, кожен зі своєю погодозалежною кривою та власним змішувальним клапаном — налаштування однієї зони не зачіпає інші.

Принцип роботи: контролер зчитує температуру на вулиці, звіряє її з налаштованою кривою для кожного контуру й розраховує потрібну температуру подачі, після чого керує клапанами й насосами, щоб її втримати. Додатково працюють тижневі графіки для всіх трьох контурів — температура автоматично змінюється залежно від часу доби і дня тижня.

Головна перевага над UNI 2 — підтримка двох джерел тепла. Контролер вміє використовувати тепло від додаткового джерела, каміна чи твердопаливного котла, і автоматично притримувати основний котел, поки додаткове джерело справляється саме.

Інструкція — Euroster UNI 3 (PDF)



Функції та оснащення Euroster UNI 3

• 3 незалежні контури ЦО — окрема температура, графік і погодозалежна крива для кожного
• Погодозалежне керування — температура подачі розраховується автоматично за вуличною температурою
• Керування змішувальними клапанами кожного контуру для плавної підтримки температури подачі
• Тижневі графіки для всіх трьох контурів опалення
• Ручне або автоматичне перемикання ЛІТО / ЗИМА
• Вхід кімнатного регулятора (безпотенційний контакт NO) для кожного контуру
• Підтримка двох джерел тепла — основного (наприклад, газового котла) і додаткового (твердопаливного котла чи каміна)
• Автоматичне притримування основного котла, поки працює додаткове джерело
• Вихід для газового котла чи іншого основного джерела тепла (безпотенційний контакт реле)
• Тривожний вихід для зовнішнього сигналізатора аварії
• Журнал останніх аварійних і небезпечних ситуацій
• Захист від перегріву кожного контуру і від замерзання
• Анти-Стоп — захист насосів і клапанів від закисання під час простою
• Тест виходів при монтажі — перевірка насосів і клапанів
• Можливість зв'язку з іншими контролерами лінійки Euroster UNI
• Графічний дисплей з підсвічуванням — температури, стан насосів, клапанів і режимів
• Монтаж на DIN-рейку 35 мм, бажано в захисній шафі



Технічні характеристики Euroster UNI 3

Виробник	Euroster, Польща
Модель	UNI 3
Призначення	Керування системою опалення з 3 контурами, змішувальними клапанами, основним і додатковим джерелом тепла
Кількість контурів ЦО	3 (незалежні, кожен зі своїм клапаном і насосом)
Джерела тепла	Основне + додаткове (газовий котел + твердопаливний котел або камін)
Живлення	230 В / 50 Гц
Споживана потужність	max 4 Вт
Навантаження виходів (насоси, клапани)	100 Вт на кожному виході, 230 В / 50 Гц
Навантаження виходу «Котел»	4 А / 230 В / 50 Гц, безпотенційний перемикальний контакт
Діапазон регулювання температури ЦО	15…90°C
Діапазон вимірювання температури	−30…+120°C
Точність вимірювання	1°C
Погодозалежне керування	Так — окрема крива для кожного контуру
Тижневі графіки	Так — для всіх трьох контурів опалення
Функція Анти-Стоп	Так — захист насосів і клапанів від закисання
Захист від перегріву і замерзання	Так
Тривожний вихід	Так — 230 В / 50 Гц
Ступінь захисту	IP20
Клас захисту	II
Монтаж	DIN-рейка 35 мм, у захисній шафі
Робоча температура	0…+40°C
Температура зберігання	0…+55°C
Колір корпусу	Сірий, RAL7035
Вага	545 г
Дисплей	Графічний РК з підсвічуванням, поворотна ручка керування



Круговий відео-огляд Euroster UNI 3



Яку модель обрати: UNI 3, UNI 2 чи простіша автоматика

Якщо потрібне керування бойлером ГВП і рециркуляцією, а трьох контурів чи двох джерел тепла не потрібно — дивіться молодшу модель Euroster UNI 2. Для одного контуру без бойлера й рециркуляції вистачить простішої автоматики на кшталт Euroster 11M чи 12M.

Характеристика	UNI 3 — ця модель	UNI 2	Euroster 12M	Euroster 11M	KG CS-13
Контурів ЦО	3	2	1	1	1
Погодозалежне керування	✅ так	✅ так	✅ так	❌ немає	❌ немає
2 джерела тепла	✅ так	❌ немає	❌ немає	❌ немає	❌ немає
Керування ГВП + рециркуляція	✅ є	✅ є	❌ немає	❌ немає	❌ немає
Тижневі графіки	✅ є	✅ є	❌ немає	❌ немає	❌ немає
Дезінфекція ГВП	✅ є	✅ є	❌ немає	❌ немає	❌ немає
Анти-Стоп (захист клапанів/насосів)	✅ є	✅ є	⚠️ частково	⚠️ частково	❌ немає
Захист від перегріву / замерзання	✅ є	✅ є	✅ є	✅ є	✅ є

Висновок: для системи з трьома контурами або двома джерелами тепла UNI 3 — оптимальне рішення. Якщо у вас два контури, бойлер ГВП і рециркуляція — розгляньте UNI 2. Для простих однозонних систем достатньо Euroster 11M / 12M або KG CS-13.



❓ Часті запитання

Як працює Euroster UNI 3 — принцип керування системою опалення?
Контролер зчитує температуру вулиці, температуру подачі кожного контуру і розраховує потрібне значення за налаштованою погодозалежною кривою. Змішувальний клапан підмішує холодну зворотку до гарячої подачі, поки температура не вийде на розрахований рівень. При активному тижневому графіку заданий режим перемикається автоматично залежно від часу доби і дня тижня.

Що таке погодозалежне керування і навіщо воно потрібне?
Це автоматична зміна температури в контурах опалення залежно від температури на вулиці: холодніше на вулиці — гарячіший теплоносій у системі, і навпаки. У результаті температура в приміщеннях рівномірніша, менше перегрівів і вища енергоефективність порівняно з ручним налаштуванням.

Чим Euroster UNI 3 відрізняється від Euroster UNI 2?
UNI 3 керує трьома контурами ЦО і вміє працювати з основним та додатковим джерелом тепла — наприклад, газовим котлом і твердопаливним котлом чи каміном. Euroster UNI 2 керує двома контурами, зате має керування бойлером ГВП і рециркуляцією. Якщо у вас три зони опалення або два джерела тепла — правильний вибір саме UNI 3.

Чи підходить Euroster UNI 3 для теплої підлоги?
Так. Один або кілька із трьох контурів налаштовуються під теплу підлогу — задається нижчий діапазон подачі (наприклад, 30–45°C), підключається відповідний клапан і насос. Контролер тримає потрібну температуру для підлоги незалежно від того, що відбувається в інших контурах.

Як UNI 3 працює з додатковим джерелом тепла?
Контролер стежить за температурою на виході додаткового джерела — каміна чи твердопаливного котла. Коли воно дає достатньо тепла, UNI 3 розподіляє його по контурах і може притримувати запуск основного котла; коли додаткове джерело охолоне чи тепла не вистачає — основний котел вмикається знову. Це дозволяє помітно економити на паливі для основного джерела.

Що таке функція Анти-Стоп?
Під час тривалого простою насос чи клапан можуть «закиснути» — крильчатка прикипає, вал застрягає. Анти-Стоп періодично сам запускає насоси й проганяє клапани на короткий час, наприклад улітку при вимкненому опаленні. Це запобігає механічному застряганню й дорогому ремонту на початку сезону.

Для яких систем рекомендується Euroster UNI 3?
Для приватного будинку чи котельні, де є три окремі опалювальні зони (наприклад, радіатори, тепла підлога і ще одна зона), основний котел і додаткове джерело тепла — твердопаливний котел чи камін. Також підходить для котелень, де основний котел доповнюється сезонним або резервним джерелом. Монтаж і налаштування варто довірити кваліфікованому фахівцю.

Чи керує Euroster UNI 3 бойлером ГВП?
Ні. UNI 3 спеціалізується саме на трьох контурах опалення і двох джерелах тепла. Якщо потрібне ще й керування бойлером ГВП та рециркуляцією — це Euroster UNI 2.
