Автоматика для змішувальних клапанів погодозалежна Euroster 12M

Euroster 12M — погодозалежний контролер для керування змішувальним клапаном і насосом опалення. На відміну від 11M, який орієнтується лише на різницю температур у контурі, 12M додатково враховує температуру на вулиці й сам підбирає оптимальний режим роботи системи.

• керує 3-точковим або 4-точковим сервоприводом змішувального клапана на основі температури вулиці;
• автоматично вмикає та вимикає насос ЦО, підтримує функцію АНТИСТОП;
• погодозалежний алгоритм сам піднімає або знижує температуру теплоносія залежно від погоди за вікном;
• має тижневий графік роботи для економії палива і комфорту одночасно;
• приймає сигнал кімнатного термостата для додаткового контролю за температурою в приміщенні.



Euroster 12M — погодозалежна автоматика для змішувального клапана

12M — це контролер контуру зі змішувальним клапаном (3-точковий сервопривід) і насосом ЦО, який сам розраховує потрібну температуру теплоносія на основі показань зовнішнього датчика. Чим холодніше на вулиці — тим гарячіша вода в контурі, і навпаки, без ручного втручання.

Керування — поворотна ручка з кнопкою, дані виводяться на графічний ЖК-дисплей з підсвіткою. Погодозалежний алгоритм дозволяє помітно економити паливо, не жертвуючи комфортом усередині будинку.

Якщо погодозалежна функція вам не потрібна, а важливо просто тримати задану температуру контуру — подивіться простіші й дешевші Euroster 11M 90°C чи 110°C у таблиці нижче.

Інструкція — EUROSTER 12M (PDF)



Функції та оснащення Euroster 12M

• Погодозалежне регулювання — температура контуру змінюється залежно від температури зовнішнього повітря
• Керування 3- або 4-точковим сервоприводом змішувального клапана
• Автоматичне керування насосом опалювального контуру
• Тижневий графік роботи — окремі налаштування для будніх і вихідних днів
• Тимчасове включення — швидкий підігрів приміщення або підлоги на заданий час
• Взаємодія з кімнатним регулятором для додаткового контролю за температурою в кімнаті
• Автовідключення при потеплінні на вулиці
• Захист від перегріву — автоматичне вимкнення системи
• Захист від замерзання — запуск системи при падінні температури
• АНТИСТОП — періодичний запуск насоса й сервопривода проти закисання
• Звукова сигналізація при несправностях
• Тестовий запуск виходів для перевірки системи
• Графічний ЖК-дисплей з підсвіткою
• Поворотна ручка регулювання з кнопкою
• Обидва датчики (зовнішній і контуру) — у комплекті



Технічні характеристики Euroster 12M

Виробник	EUROSTER, Польща
Модель	Euroster 12M (погодозалежна)
Артикул	Euroster 12M
Призначення	Погодозалежне керування змішувальним клапаном і насосом опалення
Напруга живлення	230 В / 50 Гц
Максимальне навантаження (насос)	1 A / 230 В / 50 Гц
Максимальне навантаження (сервопривід)	1 A / 230 В / 50 Гц
Максимальна споживана потужність	3 Вт
Діапазон вимірюваних температур	від −30°C до +100°C
Діапазон регулювання температури	від +10°C до +90°C
Точність регулювання	1°C
Гістерезис	2–10°C (регульований)
Дисплей	Графічний ЖК з підсвіткою
Управління	Поворотна ручка регулювання з кнопкою
Робоча температура контролера	+5…+40°C
Температура зберігання	0…+45°C
Ступінь захисту	IP40
Монтаж	Настінний (розпірні дюбелі в комплекті)
Розміри	150 × 90 × 52 мм
Вага	0,92 кг
Мережевий захист	Плавкий уповільнений запобіжник WTA-T4A
Колір	Чорний
Гарантія	24 місяці від виробника

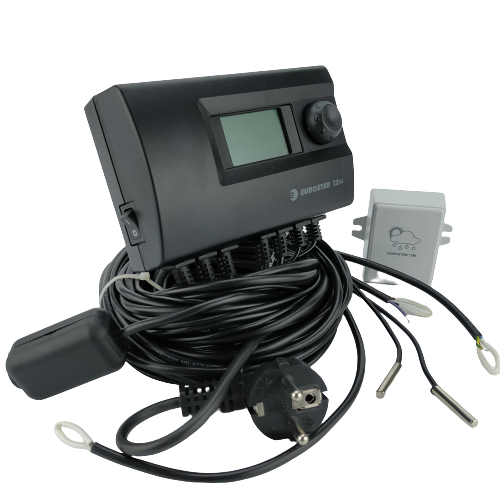

Комплект поставки

• Контролер Euroster 12M
• Датчик температури зовнішнього повітря
• Датчик температури опалювального контуру
• Розпірні дюбелі для монтажу на стіну
• Інструкція та гарантійний талон



Круговий відео-огляд автоматики Euroster 12M



Порівняння Euroster 12M, 11M 90°C і 11M 110°C

Усі три контролери керують змішувальним клапаном і насосом ЦО, але відрізняються алгоритмом регулювання, аварійним порогом і додатковими можливостями.

Характеристика	Euroster 12M — ця модель	Euroster 11M 90°C	Euroster 11M 110°C
Тип регулювання	Погодозалежне	За різницею температур, PI	За різницею температур, PI
Максимальна аварійна температура	Захист від перегріву без фіксованого порога (діапазон вимірювання −30…+100°C)	90°C	110°C
Тижневий графік	✅ Є	❌ Немає	❌ Немає
Функція тимчасового включення	✅ Є	❌ Немає	❌ Немає
Кімнатний термостат	✅ Є (взаємодія з кімнатним регулятором)	✅ Є (сухий контакт NO)	✅ Є (сухий контакт NO)
АНТИСТОП	✅ Так, кожні 10 днів	✅ Так	✅ Так
Дисплей	Графічний ЖК з підсвіткою	LCD з підсвіткою	LCD з підсвіткою
Навантаження виходів	1 А насос + 1 А сервопривід окремо	3 А сумарно	3 А сумарно
Найкраще для	Великих будинків, максимальної економії палива	Теплої підлоги, газових котлів, стандартного опалення	Твердопаливних котлів, систем з ризиком перегріву
Ціна	Найвища	Найнижча	Середня

Висновок: обирайте 12M, якщо хочете максимальної економії палива і готові трохи доплатити за погодозалежну автоматику з тижневим графіком. Для простого підтримання заданої температури контуру вистачить 11M — 90°C для стандартної системи, 110°C для твердопаливного котла.



❓ Часті запитання

Як працює погодозалежне регулювання в Euroster 12M?
Контролер має зовнішній датчик температури. На основі цих показань він сам визначає, наскільки гарячою має бути вода в контурі: чим холодніше на вулиці, тим гарячіше в системі, і навпаки. Це підтримує комфорт при мінімальних витратах палива.

Чим погодозалежне регулювання краще звичайного?
Звичайний контролер орієнтується тільки на температуру всередині контуру. Погодозалежний додатково враховує вулицю і завчасно підлаштовує систему під зміну погоди, що дає економію палива приблизно 15–25% без втрати комфорту.

Що таке тижневий графік роботи?
Можливість задати різні температурні режими для різних днів тижня — наприклад, нижчу температуру в будні для економії і вищу на вихідних для комфорту. Контролер перемикається між ними автоматично за розкладом.

Як працює функція тимчасового включення?
Це швидкий підйом температури на обмежений час — зручно, якщо ви прийшли в холодне приміщення й хочете прогріти його або підлогу за лічені хвилини, не змінюючи основні налаштування.

Чи складно встановити Euroster 12M?
Фізичний монтаж простий: два датчики (зовнішній і контуру), дюбелі, кабелі — усе в комплекті. Трохи більше часу займає налаштування погодозалежної кривої й тижневого графіка, але інструкція докладна, з прикладами.

Чи потрібен АНТИСТОП у Euroster 12M?
Так, і він активний навіть поза сезоном. Раз на 10 днів контролер сам ненадовго запускає сервопривід і насос, щоб запобігти закисанню механізмів — для цього контролер має залишатися увімкненим цілий рік, включно з літом.
