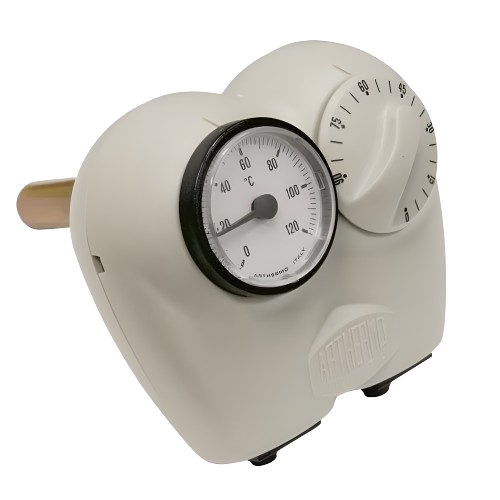

Термостат Arthermo Multi 402 з термометром

Термостат Arthermo MULTI402 — механічний прилад італійського виробництва, що поєднує два функціональні елементи в одному корпусі: занурювальний термостат на штуцер 1/2" × 100 мм для керування насосом чи пальником та вбудований термометр 0…+120°C для миттєвого візуального контролю температури теплоносія. Пристрій не потребує живлення для власної роботи — він механічно замикає або перемикає контакт, вмикаючи чи вимикаючи підключений прилад.



Принцип дії MULTI402

• рідина в капілярі реагує на температуру теплоносія через занурювальну гільзу й перемикає контакт при досягненні заданого порогу;
• гістерезис 4°C оберігає обладнання від зайвих спрацювань — критично для інерційних контурів із твердим паливом чи теплоакумулятором;
• термометр зі шкалою 0…+120°C одразу показує фактичну температуру теплоносія на корпусі — окремий вимірювальний прилад не потрібен;
• гільза 1/2" × 100 мм вкручується у штуцер і занурюється в потік, а не притискається до зовнішньої стінки труби.

Контактна група SPDT (перемикаюча) має нормально-замкнутий і нормально-розімкнутий виходи.



Сфери застосування

• циркуляційні насоси опалення — вмикання за температурою теплоносія в подавальному трубопроводі;
• газові й рідкопаливні пальники — керування за температурою води в котлі чи бойлері;
• твердопаливні котли й теплоакумулятори — активація насоса чи клапана після прогріву контуру;
• тепловентилятори й калорифери, керовані температурою теплоносія в регістрі;
• бойлери та ємнісні водонагрівачі — керування з одночасним візуальним контролем;
• будь-яке обладнання зі штуцером 1/2", де потрібні і керування, і показник температури одночасно.



Монтаж і встановлення

• гільза вкручується у різьбовий штуцер 1/2" — штуцер і ущільнення входять у комплект;
• довжина гільзи — 100 мм, перевірте можливість повного занурення в трубі чи ємності;
• уникайте монтажу в зонах з температурою теплоносія понад +90°C або температурою повітря навколо корпусу понад +70°C;
• після встановлення перевірте герметичність з'єднання під робочим тиском.



Технічні характеристики Arthermo MULTI402

Виробник	Arthermo, Італія
Тип	Механічний, занурювальний датчик + термометр
Чутливий елемент	Капілярна трубка
Тип датчика	Занурювальна гільза 1/2" × 100 мм (у комплекті)
Вбудований термометр	0…+120°C
Тип контактів	SPDT (нормально-замкнутий + нормально-розімкнутий)
Діапазон регулювання	0…+90°C
Гістерезис	4°C ± 2,5 K
Похибка	± 3°C
Комутаційна здатність C-1	15 (2,5) А / 400 В AC
Комутаційна здатність C-2	2,5 (0,4) А / 400 В AC
Макс. струм	16 А
Мін. струм	200 мА
Напруга	400 В AC
Опір ізоляції	> 100 МОм
Клас захисту	IP40
Гранична температура корпусу	+70°C
Гранична температура датчика	+100°C
Ресурс	100 000 циклів
Матеріал корпусу	Пластик ABS
Спосіб монтажу	Різьбовий штуцер 1/2" на трубі чи ємності
Сертифікація	ENEC
Артикул	MULTI-402



Як обрати модель у лінійці Arthermo

Модель	Датчик	Особливість
ARTH097	Виносний капіляр	Без термометра
ARTH100	Гільза 1/2"	Без термометра
ARTH300	Хомут на трубу	З термометром на корпусі
MULTI402 — ця модель	Гільза 1/2" × 100 мм	+ термометр 0…120°C
MULTI405	Виносний капіляр	+ термометр 0…120°C

Порада: без потреби у термометрі — ARTH100 чи ARTH097. Якщо є штуцер і потрібен термометр — MULTI402. Якщо штуцера немає — MULTI405.

👉 Переглянути всі механічні термостати в каталозі →
👉 Автоматика для опалювальних приладів →
Завантажити інструкцію — MULTI402.pdf



Поширені запитання

Чим MULTI402 відрізняється від ARTH100?
Обидві моделі мають однакову гільзу 1/2" × 100 мм, діапазон 0…+90°C і контакт SPDT. Головна відмінність MULTI402 — вбудований термометр 0…+120°C: він дозволяє одночасно керувати обладнанням і бачити фактичну температуру теплоносія на корпусі, без окремого приладу.

Навіщо термометр, якщо є терморегулятор?
Термостат лише вмикає чи вимикає прилад при заданій температурі — він не показує поточне значення. Вбудований термометр MULTI402 показує фактичну температуру теплоносія прямо на шкалі, тож ви бачите і порогове значення, і реальний стан системи.

Який штуцер потрібен для монтажу?
Різьбовий, 1/2", штуцер і ущільнення входять у комплект. Довжина гільзи — 100 мм, тому переконайтеся, що труба чи ємність дозволяють повне занурення.

Чи можна керувати двома приладами одночасно?
Ні, MULTI402 має один перемикаючий контакт SPDT (COM, NO, NC) — керування лише одним пристроєм. Для незалежного керування двома контурами потрібна модель MULTI405 з окремим виносним датчиком.

Чи потрібне живлення для роботи термостата?
Ні, MULTI402 — механічний пристрій, що не споживає електроенергію самостійно, а лише замикає чи розмикає контакт у ланцюзі керування підключеного обладнання.
