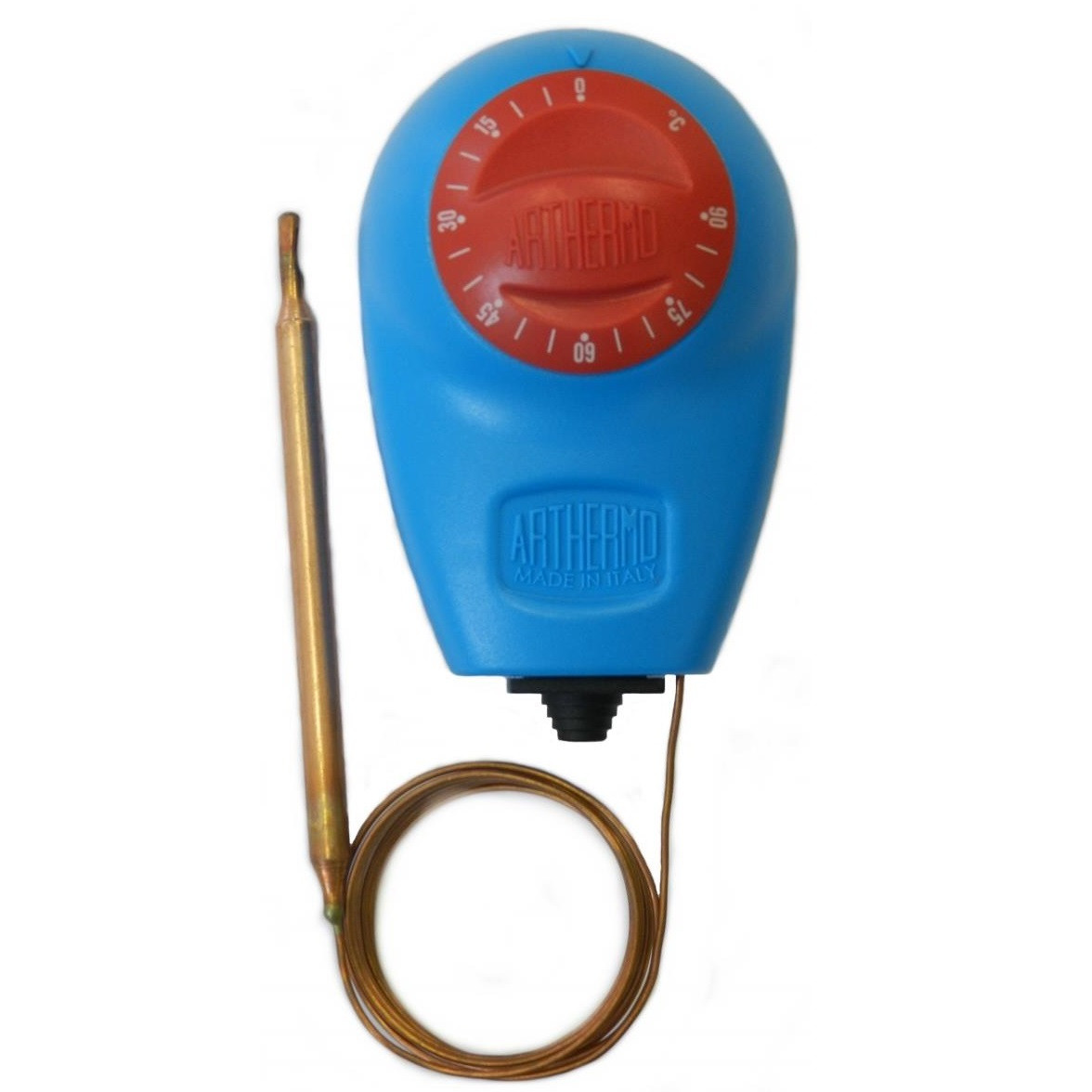

Термостат Arthermo ARTH097

Термостат Arthermo ARTH097 — механічний прилад італійського виробництва з виносним капілярним датчиком для дистанційного контролю температури в системах опалення, холодильному обладнанні та кондиціонуванні. Датчик встановлюється у потрібній точці, а корпус — на стіні чи щиті керування, на відстані до 1,5 м. Чутливий елемент — капілярна трубка з рідинним наповнювачем довжиною 1500 мм. Діапазон регулювання — 0…+90°C, гістерезис — 4°C.

виставте на приладі потрібну вам температуру теплоносія і термостат буде підтримувати її

Принцип дії ARTH097

Прилад не потребує підключення до електромережі:

• рідина в капілярі змінює об'єм залежно від температури в точці встановлення датчика й перемикає контакт при досягненні порогу;
• підключений насос, пальник чи вентилятор автоматично вмикається або вимикається;
• гістерезис 4°C зменшує кількість зайвих спрацювань, що продовжує ресурс обладнання;
• винесення датчика дозволяє контролювати температуру там, де корпус розмістити незручно.

Термостат вмикається в розрив ланцюга керування — фактично як вимикач із температурним управлінням. Контактна група SPDT має нормально-замкнутий і нормально-розімкнутий виходи.



Сфери застосування

• вмикання циркуляційного насоса за температурою теплоносія чи повітря;
• керування газовим або рідкопаливним пальником за температурою в котлі;
• тепловентилятори й калорифери — підтримка температури у виробничих чи складських приміщеннях;
• холодильні камери та вітрини — контроль температурного режиму;
• системи кондиціонування — керування охолодженням за температурою повітря чи повітроводу;
• будь-які об'єкти, де потрібен дистанційний контроль у діапазоні 0…+90°C.



Монтаж і встановлення

• корпус фіксується на стіні двома дюбелями з комплекту;
• виносний датчик закріплюється на трубі, у повітроводі чи в іншому місці — довжина капіляра дозволяє винесення до 1500 мм від корпусу;
• уникайте перегинів і защемлення капілярної трубки — це може вивести датчик з ладу;
• не розміщуйте корпус у зонах з температурою понад +80°C, а датчик — понад +100°C.



Технічні характеристики Arthermo ARTH097

Виробник	Arthermo, Італія
Тип	Механічний, виносний капілярний датчик
Чутливий елемент	Капілярна трубка, Ø6×108 мм
Довжина капіляра	1500 мм
Тип контактів	SPDT (нормально-замкнутий + нормально-розімкнутий)
Діапазон регулювання	0…+90°C
Гістерезис	4°C ± 2,5 K
Похибка	± 3°C
Комутаційна здатність C-1	15 (2,5) А / 400 В AC
Комутаційна здатність C-2	2,5 (0,4) А / 400 В AC
Макс. струм	16 А
Мін. струм	200 мА
Напруга	400 В AC
Опір ізоляції	> 100 МОм
Клас захисту	IP40
Гранична температура корпусу	+80°C
Гранична температура датчика	+100°C
Ресурс	100 000 циклів
Матеріал корпусу	Пластик ABS
Спосіб монтажу	На стіну (2 дюбелі в комплекті)
Сертифікація	ENEC
Артикул	ARTH-097



Як обрати модель у лінійці Arthermo

Модель	Датчик	Особливість
ARTH097 — ця модель	Виносний капіляр 1500 мм	Настінний корпус
ARTH100	Гільза 1/2" × 100 мм	Монтаж у штуцер
ARTH300	Хомут на трубу	Без свердління стіни
MULTI402	Гільза 1/2"	+ вбудований термометр
MULTI405	Виносний капіляр	+ вбудований термометр

Порада: ARTH097 підійде, якщо потрібен настінний корпус із гнучким розташуванням датчика. Для монтажу в штуцер — ARTH100, для монтажу прямо на трубу — ARTH300.

👉 Переглянути всі механічні термостати в каталозі →
👉 Автоматика для опалювальних приладів →
Завантажити інструкцію – ARTH097_ENEC



Поширені запитання

Чим термостат з виносним датчиком відрізняється від кімнатного? Кімнатний термостат вимірює температуру повітря там, де встановлений корпус. ARTH097 з виносним капіляром дозволяє розмістити чутливий елемент окремо — на трубі, в ємності чи повітроводі, на відстані до 1,5 м — і керувати системою саме за температурою теплоносія чи повітря в потрібній точці.

Навіщо потрібен гістерезис 4°C?
Це різниця між температурою вмикання та вимикання контакту. Менший гістерезис спричиняє часті спрацювання при незначних коливаннях. Диференціал 4°C зменшує кількість циклів вмикання/вимикання, що подовжує ресурс насоса чи пальника — особливо важливо для твердопаливних і акумулюючих систем.

Що таке контакт SPDT і як його підключати?
SPDT — перемикаючий контакт із трьома клемами: COM (загальна), NO (нормально-розімкнута) і NC (нормально-замкнута). При досягненні заданої температури COM-NC розмикається, а COM-NO замикається. Яку пару клем використати, залежить від логіки конкретної схеми керування.

Чи підходить ARTH097 для керування газовим котлом за температурою в кімнаті?
Ні, ARTH097 вимірює температуру в точці розташування виносного датчика, а не температуру повітря в приміщенні. Для керування за кімнатною температурою потрібен кімнатний термостат. Якщо ж потрібно вмикати/вимикати котел чи насос за температурою теплоносія — ARTH097 підходить ідеально.

Чи потрібне живлення для роботи термостата?
Ні, ARTH097 — механічний пристрій, що не споживає електроенергію самостійно, а лише замикає чи розмикає контакт у ланцюзі керування підключеного обладнання.
