Термостат Arthermo ARTH100

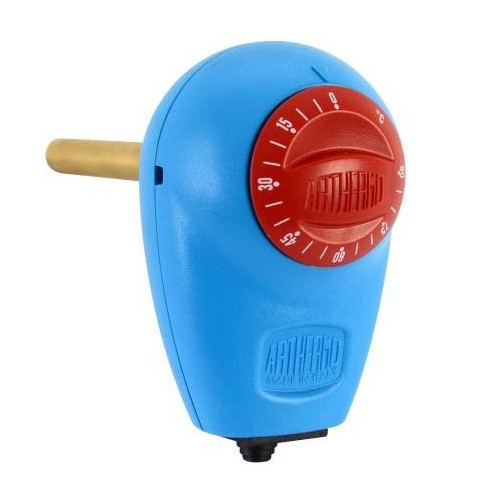

Термостат Arthermo ARTH100 — механічний прилад італійського виробництва із занурювальним датчиком, який вимірює температуру теплоносія безпосередньо в трубі чи ємності через різьбовий штуцер. За результатами вимірювання термостат замикає чи розмикає контакт, керуючи насосом, пальником або тепловентилятором. Чутливий елемент — капілярна трубка з рідинним наповнювачем і занурювальною гільзою 1/2" × 100 мм. Діапазон регулювання — 0…+90°C, гістерезис — 4°C. Гільза вкручується в різьбовий штуцер без потреби додаткового кріплення корпусу.

• Виставте на приладі потрібну вам температуру теплоносія і термостат буде підтримувати її.

Принцип дії ARTH100

Прилад працює без підключення до електромережі:

• рідина в гільзі реагує на температуру теплоносія і при досягненні заданого порогу перемикає контакт;
• підключений прилад автоматично вмикається чи вимикається;
• гістерезис 4°C запобігає надто частим спрацюванням, що важливо для інерційних контурів опалення;
• занурення гільзи безпосередньо в потік теплоносія забезпечує точніше вимірювання, ніж датчик, притиснутий до зовнішньої стінки труби.

На відміну від ARTH097 з вільним виносним датчиком, ARTH100 монтується прямо в різьбовий штуцер трубопроводу чи ємності. Контактна група SPDT (перемикаюча) має нормально-замкнутий і нормально-розімкнутий виходи.



Сфери застосування

• вмикання циркуляційного насоса за температурою теплоносія в подавальному трубопроводі;
• керування газовим чи рідкопаливним пальником залежно від температури в котлі чи бойлері;
• твердопаливні котли й теплоакумулятори — активація насоса після прогріву контуру до потрібного значення;
• тепловентилятори та калорифери, керовані температурою теплоносія в регістрі;
• бойлери й ємнісні водонагрівачі — контроль температури води всередині ємності;
• будь-яке обладнання з різьбовим штуцером 1/2", де потрібен контроль температури рідини.



Монтаж і встановлення

• гільза вкручується у різьбовий штуцер 1/2" на трубі, колекторі або ємності — штуцер і ущільнення входять у комплект;
• довжина гільзи — 100 мм, тож перевірте, чи діаметр труби або глибина ємності дозволяють повне занурення;
• уникайте монтажу в зонах із температурою теплоносія понад +90°C або температурою повітря навколо корпусу понад +80°C;
• після встановлення перевірте герметичність різьбового з'єднання під робочим тиском системи.



Технічні характеристики Arthermo ARTH100

Виробник	Arthermo, Італія
Тип	Механічний, занурювальний датчик
Чутливий елемент	Капілярна трубка з рідинним наповнювачем
Тип датчика	Занурювальна гільза 1/2" × 100 мм (у комплекті)
Тип контактів	SPDT (нормально-замкнутий + нормально-розімкнутий)
Діапазон регулювання	0…+90°C
Гістерезис	4°C ± 2,5 K
Похибка	± 3°C
Комутаційна здатність C-1	15 (2,5) А / 400 В AC
Комутаційна здатність C-2	2,5 (0,4) А / 400 В AC
Макс. струм	16 А
Мін. струм	200 мА
Напруга	400 В AC
Опір ізоляції	> 100 МОм
Клас захисту	IP40
Гранична температура корпусу	+80°C
Гранична температура датчика	+100°C
Ресурс	100 000 циклів
Матеріал корпусу	Пластик ABS
Спосіб монтажу	Різьбовий штуцер 1/2" на трубі чи ємності
Сертифікація	ENEC
Артикул	ARTH-100



Як обрати модель у лінійці Arthermo

Модель	Датчик	Особливість
ARTH097	Виносний капіляр 1500 мм	Настінний корпус
ARTH100 — ця модель	Гільза 1/2" × 100 мм	Монтаж у штуцер
ARTH300	Хомут на трубу	Без свердління стіни
MULTI402	Гільза 1/2"	+ вбудований термометр
MULTI405	Виносний капіляр	+ вбудований термометр

Порада: якщо штуцера немає — оберіть ARTH097 (виносний) чи ARTH300 (хомут на трубу). Якщо потрібен ще й термометр — MULTI402.

👉 Переглянути всі механічні термостати в каталозі →
👉 Автоматика для опалювальних приладів →
Завантажити інструкцію – ARTH100_ENEC



Поширені запитання

Чим ARTH100 відрізняється від ARTH097?
Технічні параметри однакові — діапазон 0…+90°C, гістерезис 4°C, контакт SPDT. Різниця в датчику: ARTH097 має вільний капіляр 1500 мм, який можна закріпити де завгодно, а ARTH100 — занурювальну гільзу, що вкручується прямо в штуцер і контактує з рідиною безпосередньо.

Чому занурювальний датчик точніший за поверхневий?
Датчик, притиснутий зовні до труби, фіксує температуру стінки, яка може відрізнятися від температури рідини всередині — особливо на ізольованих або товстостінних трубах. Занурена в потік гільза вимірює саме теплоносій, тому реагує швидше і точніше.

Який штуцер потрібен для монтажу?
Різьбовий, внутрішній діаметр 1/2". Штуцер і ущільнення входять у комплект постачання. Довжина гільзи — 100 мм, тому переконайтеся, що труба чи ємність дозволяють її повне занурення.

Чи можна керувати двома приладами одночасно?
Ні, контакт SPDT (COM, NO, NC) розрахований на керування одним пристроєм. Для двох незалежних порогів спрацювання підійде MULTI402 або MULTI405.

Чи потрібне живлення для роботи термостата?
Ні, ARTH100 — механічний пристрій, що не споживає електроенергію самостійно, а лише замикає чи розмикає контакт у ланцюзі керування підключеного обладнання.
