Термостат Arthermo ARTH300 натрубний

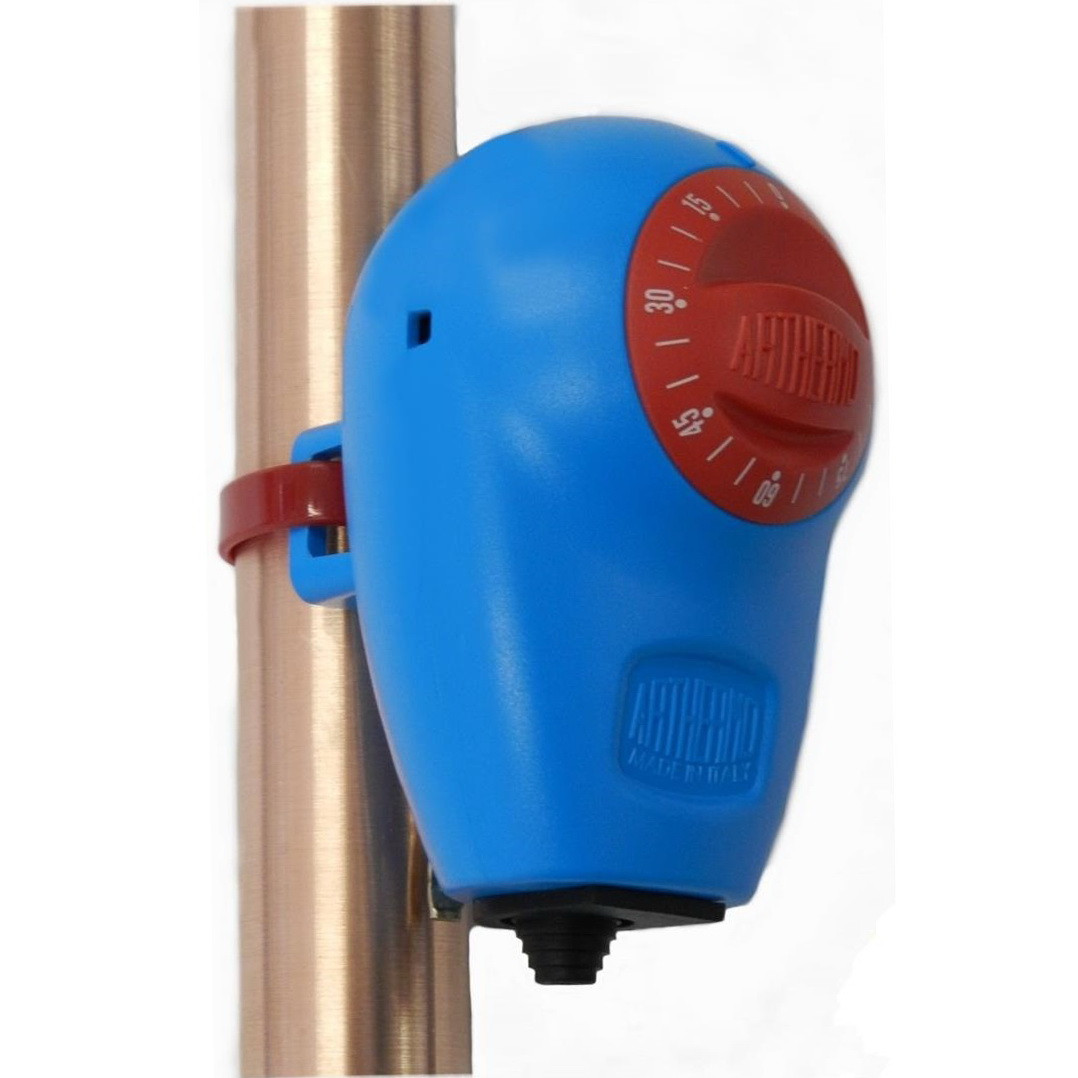

Термостат Arthermo ARTH300 — механічний регулятор температури італійського виробництва, який кріпиться безпосередньо на трубу теплоносія і за принципом термостата вмикає чи вимикає підключене обладнання: циркуляційний насос, пальник або тепловентилятор. Чутливим елементом слугує заповнена рідиною капілярна трубка завдовжки 1500 мм. Робочий діапазон — 0…+90°C, диференціал перемикання (гістерезис) — 4°C. Прилад фіксується на трубі діаметром 15–80 мм термостійкою стрічкою з комплекту. Виставте потрібну температуру теплоносія і термостат буде підтримувати її.



Принцип дії ARTH300

Пристрій повністю механічний і не потребує підключення до електромережі для власної роботи:

• рідина в капілярі змінює об'єм залежно від температури труби і при досягненні порогового значення перемикає контакт;
• підключений прилад автоматично вмикається або вимикається;
• диференціал 4°C оберігає обладнання від надто частих спрацювань — це особливо цінно для інерційних контурів опалення;

На відміну від моделі ARTH097 з виносним датчиком на стіні, ARTH300 монтується безпосередньо на трубопровід — не потрібно свердлити стіну чи прокладати капіляр окремо. Контактна група — SPDT (перемикаюча), доступні нормально-замкнутий і нормально-розімкнутий виходи.



Сфери застосування

• вмикання циркуляційного насоса при нагріванні теплоносія в подавальному трубопроводі до заданої температури;
• керування газовим чи рідкопаливним пальником залежно від температури води в котлі;
• твердопаливні котли та теплоакумулятори — активація насоса або клапана після прогріву контуру;
• тепловентилятори та калорифери, де вентилятор має вмикатися лише після прогріву регістра;
• будь-які промислові й побутові системи з трубою діаметром 15–80 мм і робочою температурою в межах 0…+90°C.



Монтаж і встановлення

• кріпиться хомутом на трубу діаметром від 15 до 80 мм — комплект постачається з термостату;
• встановлюється на будь-якій ділянці контуру, де важлива температура теплоносія — подача, зворотна лінія чи байпас;
• не рекомендується монтаж у зонах, де температура теплоносія перевищує +90°C, а температура повітря навколо корпусу — вище +80°C;
• стрічку кріплення слід затягувати рівномірно для стабільного теплового контакту з поверхнею труби.



Технічні характеристики Arthermo ARTH300

Виробник	Arthermo, Італія
Тип	Механічний, натрубний монтаж
Чутливий елемент	Капілярна трубка з рідинним наповнювачем
Тип контактів	SPDT (нормально-замкнутий + нормально-розімкнутий)
Діапазон регулювання	0…+90°C
Гістерезис	4°C ± 2,5 K
Похибка	± 3°C
Комутаційна здатність C-1	15 (2,5) А / 400 В AC
Комутаційна здатність C-2	2,5 (0,4) А / 400 В AC
Макс. струм	16 А
Мін. струм	200 мА
Напруга	400 В AC
Опір ізоляції	> 100 МОм
Клас захисту	IP40
Гранична температура корпусу	+80°C
Гранична температура датчика	+100°C
Діаметр труби для монтажу	15–80 мм
Ресурс	100 000 циклів
Матеріал корпусу	Пластик ABS
Спосіб монтажу	На трубу, термостійка стрічка в комплекті
Додатково	Безермометра на корпусі
Сертифікація	ENEC
Артикул	ARTH-300



Як обрати модель у лінійці Arthermo

Модель	Датчик	Особливість
ARTH097	Виносний капіляр 1500 мм	Настінний корпус
ARTH100	Гільза 1/2" × 100 мм	Монтаж у різьбовий штуцер
ARTH300 — ця модель	Хомут на трубу	Монтаж без свердління стіни
MULTI402	Гільза 1/2"	+ вбудований термометр
MULTI405	Виносний капіляр	+ вбудований термометр

Порада: для монтажу на штуцер підійде ARTH100, для настінного розміщення з виносним датчиком — ARTH097, а якщо потрібне незалежне керування двома контурами — MULTI402 або MULTI405.

👉 Переглянути всі механічні термостати в каталозі →
👉 Автоматика для опалювальних приладів →
 Завантажити інструкцію – ARTH300_ENEC



Поширені запитання

Чим ARTH300 відрізняється від ARTH100?
Обидві моделі кріпляться на трубопровід, мають діапазон 0…+90°C і гістерезис 4°C. Різниця — у способі контакту з теплоносієм: ARTH100 занурюється в різьбовий штуцер і вимірює температуру рідини напряму, а ARTH300 фіксується стрічкою зовні труби.

Чим ARTH300 відрізняється від ARTH097?
ARTH097 — настінний варіант з вільним капілярним датчиком, який можна розташувати в будь-якому місці в межах 1500 мм від корпусу. ARTH300 кріпиться прямо на трубу без свердління стіни.

Навіщо потрібен гістерезис 4°C?
Це різниця між температурою вмикання та вимикання. Чим менший гістерезис, тим частіше спрацьовує контакт при незначних коливаннях. Диференціал 4°C зменшує кількість циклів перемикання й подовжує ресурс насоса чи пальника — особливо актуально для твердопаливних котлів і теплоакумуляторів.

Чи можна керувати двома приладами одночасно?
Ні, ARTH300 має один перемикаючий контакт SPDT (COM, NO, NC) — це керування лише одним пристроєм. Для двох незалежних контурів потрібна модель MULTI402 або MULTI405.

Чи потрібне живлення для роботи термостата?
Ні, це повністю механічний пристрій. Він не споживає електроенергію самостійно, а лише замикає чи розмикає контакт у ланцюзі керування підключеного обладнання.
