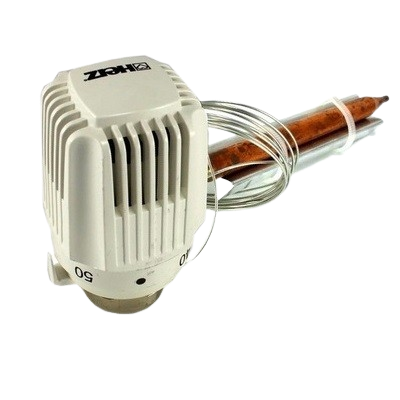

Головка термостатична Herz Classic М28х1,5 (20-50°С) з накладним датчиком

Термоголовка HERZ 20–50°C з виносним датчиком, арт. 1742006 — це термостатична головка з виносним накладним датчиком для автоматичного регулювання температури теплоносія в системах опалення.

Модель має діапазон регулювання 20–50°C і використовується там, де потрібно контролювати не температуру повітря в кімнаті, а саме температуру води / теплоносія в трубопроводі, контурі теплої підлоги або окремому контурі системи.

HERZ 1742006 працює автономно, без електроживлення. Це пропорційний регулятор прямої дії: термочутливий елемент реагує на температуру датчика і змінює положення клапана.

Для чого потрібна термоголовка HERZ 1742006

Термоголовку HERZ 20–50°C використовують для автоматичного підтримання температури теплоносія в системах з низькотемпературними контурами.

Найчастіше її застосовують:

• для регулювання температури теплої підлоги;
• для керування температурою теплоносія в окремому низькотемпературному контурі;
• для роботи з триходовими клапанами HERZ Calis при контурах теплої підлоги;
• для змішувальних схем із нижчими температурами теплоносія;
• для систем, де потрібне механічне регулювання без електрики та автоматики;
• для контролю температури в спеціалізованих низькотемпературних контурах опалення.

Важливо: ця термоголовка не є кімнатним термостатом. Вона регулює температуру за показником виносного датчика, який кріпиться до трубопроводу або встановлюється у відповідне місце контролю температури.

Як працює HERZ 1742006

Термоголовка складається з головки з рідинним датчиком, капілярної трубки та виносного накладного датчика.

Принцип роботи простий:

• датчик вимірює температуру теплоносія або поверхні трубопроводу;
• термостатичний елемент реагує на зміну температури;
• головка змінює положення штока клапана;
• клапан відкривається або прикривається залежно від встановленої температури;
• система підтримує заданий температурний режим без електроживлення.

Діапазон 20–50°C спеціально розроблений для низькотемпературних систем, зокрема для теплої підлоги, де вода нагрівається до 35–45°C.

Чим термоголовка HERZ 1742006 відрізняється від HERZ 1742100

У HERZ є близькі за конструкцією термоголовки з накладним датчиком, але з різними температурними діапазонами.

• HERZ 1742006 — діапазон 20–50°C. Спеціально для теплої підлоги і низькотемпературних контурів. Частіше підходить для нижчих температур теплоносія.
• HERZ 1742100 — діапазон 40–70°C. Для вищих температур, наприклад для бойлерів або контурів твердопаливних котлів.

Тобто головна різниця — у температурному діапазоні. Якщо потрібно підтримувати температуру до 50°C (як у теплої підлоги), краще обрати HERZ 1742006. Якщо потрібні вищі температури (до 70°C), варто розглянути HERZ 1742100.

З якими клапанами використовується

HERZ 1742006 підходить для клапанів HERZ з приєднувальною різьбою під термоголовку M28×1,5, які призначені для термостатичної роботи.

Найчастіше її комплектують з триходовими клапанами HERZ Calis:

• Триходовий клапан HERZ Calis-TS DN20, Ø1″, арт. 1776102
• Триходовий клапан HERZ Calis TS-RD DN25, Ø1¼”, арт. 1776140
• Триходовий клапан HERZ Calis TS-RD DN32, Ø1½”, арт. 1776141

Важливо перед покупкою

• Перевірте різьбу клапана. Термоголовка має підключення M28×1,5 і підходить лише до сумісних клапанів.
• Не плутайте 20–50°C і 40–70°C. Для теплої підлоги вибирайте діапазон 20–50°C, для систем із вищими температурами — 40–70°C.
• Правильно закріпіть датчик. Якість контакту датчика з трубою впливає на точність регулювання. Для теплої підлоги датчик часто кріпиться до підповітряної труби.
• Термоголовка не підходить як керуючий елемент для HERZ TEPLOMIX. TEPLOMIX уже має вбудований термостатичний елемент.
