Головка термостатична Herz Classic М28х1,5 (40-70°С) з накладним датчиком

Термоголовка HERZ 40–70°C з виносним датчиком, арт. 1742100 — це термостатична головка з виносним накладним датчиком для автоматичного регулювання температури теплоносія в системах опалення.

Модель має діапазон регулювання 40–70°C і використовується там, де потрібно контролювати не температуру повітря в кімнаті, а саме температуру води / теплоносія в трубопроводі, бойлері або окремому контурі системи.

HERZ 1742100 працює автономно, без електроживлення. Це пропорційний регулятор прямої дії: термочутливий елемент реагує на температуру датчика і змінює положення клапана.

Для чого потрібна термоголовка HERZ 1742100

Термоголовку HERZ 40–70°C використовують для автоматичного підтримання температури теплоносія в системі опалення.

Найчастіше її застосовують:

• для регулювання температури води в бойлері;
• для керування температурою теплоносія в окремому контурі опалення;
• для роботи з триходовими клапанами HERZ Calis;
• для схем із твердопаливним котлом, де потрібно контролювати температуру потоку;
• для радіаторних або змішувальних контурів, де потрібен діапазон 40–70°C;
• для систем, де потрібне механічне регулювання без електрики та автоматики.

Важливо: ця термоголовка не є кімнатним термостатом. Вона регулює температуру за показником виносного датчика, який кріпиться до трубопроводу або встановлюється у відповідне місце контролю температури.

Як працює HERZ 1742100

Термоголовка складається з головки з рідинним датчиком, капілярної трубки та виносного накладного датчика.

Принцип роботи простий:

• датчик вимірює температуру теплоносія або поверхні трубопроводу;
• термостатичний елемент реагує на зміну температури;
• головка змінює положення штока клапана;
• клапан відкривається або прикривається залежно від встановленої температури;
• система підтримує заданий температурний режим без електроживлення.

Діапазон 40–70°C підходить для задач, де потрібні вищі температури, ніж у низькотемпературних контурах теплої підлоги.

Чим термоголовка HERZ 1742100 відрізняється від HERZ 1742006

У HERZ є близькі за конструкцією термоголовки з накладним датчиком, але з різними температурними діапазонами.

• HERZ 1742100 — діапазон 40–70°C. Для вищих температур, наприклад для бойлерів або контурів твердопаливних котлів.
• HERZ 1742006 — діапазон 20–50°C. Спеціально для теплої підлоги і низькотемпературних контурів. Частіше підходить для нижчих температур теплоносія.

Тобто головна різниця — у температурному діапазоні. Якщо потрібно підтримувати температуру до 50°C (як у теплої підлоги), краще обрати HERZ 1742006. Якщо потрібні вищі температури (до 70°C), варто розглянути HERZ 1742100.

З якими клапанами використовується

HERZ 1742100 підходить для клапанів HERZ з приєднувальною різьбою під термоголовку M28×1,5, які призначені для термостатичної роботи.

Найчастіше її комплектують з триходовими клапанами HERZ Calis:

• Триходовий клапан HERZ Calis-TS DN20, Ø1″, арт. 1776102
• Триходовий клапан HERZ Calis TS-RD DN25, Ø1¼”, арт. 1776140
• Триходовий клапан HERZ Calis TS-RD DN32, Ø1½”, арт. 1776141

Важливо: для HERZ TEPLOMIX ця термоголовка не потрібна, тому що TEPLOMIX має вбудований термостатичний елемент і працює самостійно.

Важливо перед покупкою

• Перевірте різьбу клапана. Термоголовка має підключення M28×1,5 і підходить лише до сумісних клапанів.
• Не плутайте 40–70°C і 20–50°C. Для теплої підлоги частіше використовують нижчий діапазон 20–50°C, а для вищих температур — 40–70°C.
• Правильно закріпіть датчик. Якість контакту датчика з трубою впливає на точність регулювання.
• Термоголовка не підходить як керуючий елемент для HERZ TEPLOMIX. TEPLOMIX уже має вбудований термостатичний елемент.
• Монтаж має відповідати схемі системи. Важливо правильно підібрати клапан, місце встановлення датчика та температурний діапазон.

Технічні характеристики HERZ 1742100

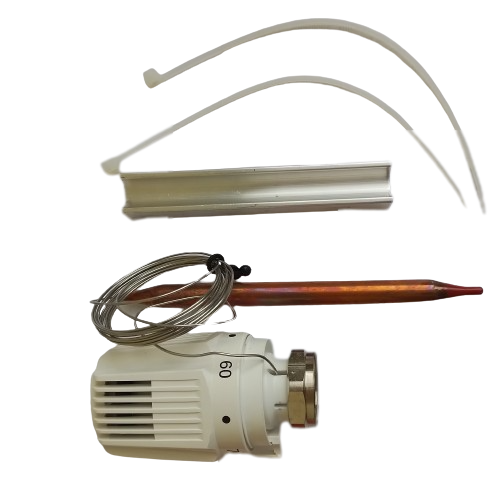

Комплектація

• термостатична головка з рідинним датчиком;
• капілярна трубка довжиною приблизно 2000 мм;
• накладний / виносний датчик температури;
• ложемент / кріплення датчика до трубопроводу;
• хомути для кріплення до труби.
