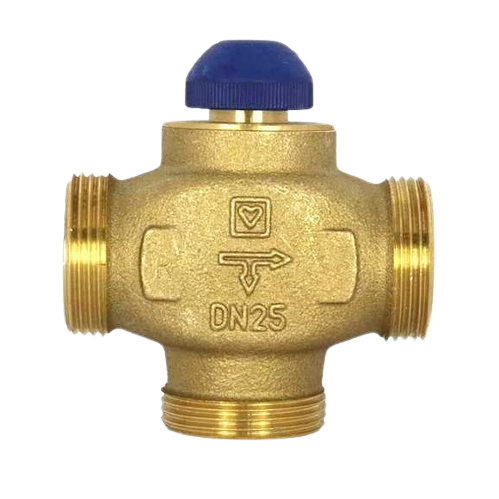

Триходовий розподільний клапан HERZ Calis-TS-RD DN25 Ø1¼"

Клапан HERZ Calis TS-RD DN25, Ø1¼”, арт. 1776140 — це триходовий розподільний термостатичний клапан для систем опалення, охолодження та гарячого водопостачання із замкненим контуром.

Клапан використовується для переключення / розподілу потоку теплоносія між основним напрямком і байпасом. Його можна застосовувати там, де потрібно автоматично підтримувати задану температуру середовища або температурний режим окремого контуру.

Важливо: ця модель HERZ Calis TS-RD є саме розподільним / переключаючим клапаном. Це не класичний триходовий змішувальний клапан для ручного змішування подачі та обратки.

Для чого використовується клапан HERZ Calis DN25

HERZ Calis TS-RD DN25 застосовують у системах, де потрібно автоматично переключати або розподіляти потік теплоносія.

Найчастіше клапан використовують для:

• • систем опалення;
  • контурів теплої підлоги;
  • підтримки температури в окремому контурі;
  • роботи з байпасом;
  • систем тепло- та холодопостачання;

• систем із приблизно постійною об’ємною витратою;
• автоматичного переключення потоку за температурою або сигналом приводу.

Як працює HERZ Calis TS-RD

Клапан працює разом із термостатичною головкою з накладним або занурювальним датчиком, або з термоелектричним сервоприводом.

Принцип роботи:

• у відкритому стані клапан пропускає потік через основний напрямок;
• коли клапан закривається термоголовкою або приводом — основний протік перекривається;
• при закритті основного протоку відкривається байпас;
• потік теплоносія переключається відповідно до температури або команди приводу.

Монтаж потрібно виконувати строго за напрямком потоку, який позначений стрілками на корпусі клапана.

Термоголовки для HERZ Calis TS-RD

На термоголовці виставляється потрібна температура, після чого клапан разом із головкою автоматично підтримує заданий температурний режим.

2 типи термоголовок з накладним або занурювальним зондом:

Клапан також можна використовувати в автоматичному режимі з термоелектричним сервоприводом замість термостатичної головки.

Технічні характеристики + порівняння розмірів HERZ Calis: DN20, DN25 і DN32

Серія Calis випускається у трьох типорозмірах. Нижче — ключові відмінності, щоб обрати потрібну модель під конкретну систему.

Як обрати розмір: DN20 — для менших контурів із трубою 1″. Нижчий максимальний тиск (10 бар) і менша пропускна здатність. Серія Calis-TS — трохи інша конструкція, ніж TS-RD. DN25 — середній типорозмір для підключення 1¼”. Пропускна здатність 6,27 м³/год близька до DN32, але при менших діаметрах труб. DN32 — для підключення 1½”, найвищий тиск і найбільший прохід у серії. Підходить для продуктивніших контурів.

Інструкція — Завантажити інструкцію HERZ Calis TS-RD

Важливо знати перед покупкою

• Клапан продається без з’єднувачів. З’єднувачі замовляються окремо, оскільки при монтажі можуть використовуватись різні типи труб і підключень.
• Плоскі прокладки / ущільнення не входять у комплект, якщо вони потрібні для конкретного способу підключення.
• Потрібно правильно підібрати термоголовку або сервопривід. Для різних задач можуть використовуватись різні температурні діапазони.
• Монтаж виконується за стрілками на корпусі клапана. Неправильний напрямок потоку може призвести до некоректної роботи.
