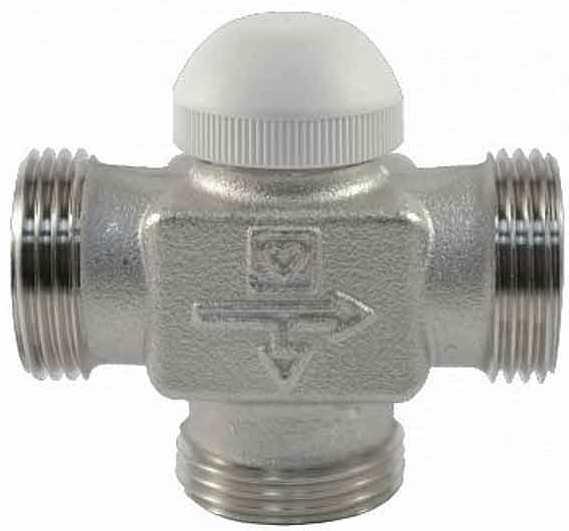

Триходовий розподільний клапан HERZ Calis-TS DN20 Ø1"

Клапан HERZ Calis TS DN20, Ø1″, арт. 1776102 — це триходовий розподільний термостатичний клапан для систем опалення, охолодження та гарячого водопостачання із замкненим контуром.

Клапан використовується для переключення / розподілу потоку теплоносія між основним напрямком і байпасом. Його можна застосовувати там, де потрібно автоматично підтримувати задану температуру середовища або температурний режим окремого контуру.

Важливо: ця модель HERZ Calis TS є саме розподільним / переключаючим клапаном. Це не класичний триходовий змішувальний клапан для ручного змішування подачі та обратки.

Для чого використовується клапан HERZ Calis DN20

HERZ Calis TS DN20 застосовують у системах, де потрібно автоматично переключати або розподіляти потік теплоносія.

Найчастіше клапан використовують для:

• • систем опалення;
  • контурів теплої підлоги;
  • підтримки температури в окремому контурі;
  • роботи з байпасом;
  • систем тепло- та холодопостачання;

• систем із приблизно постійною об’ємною витратою;
• автоматичного переключення потоку за температурою або сигналом приводу.

Як працює HERZ Calis TS

Клапан працює разом із термостатичною головкою з накладним або занурювальним датчиком, або з термоелектричним сервоприводом.

Принцип роботи:

• у відкритому стані клапан пропускає потік через основний напрямок;
• коли клапан закривається термоголовкою або приводом — основний протік перекривається;
• при закритті основного протоку відкривається байпас;
• потік теплоносія переключається відповідно до температури або команди приводу.

Монтаж потрібно виконувати строго за напрямком потоку, який позначений стрілками на корпусі клапана.

Термоголовки для HERZ Calis TS

На термоголовці виставляється потрібна температура, після чого клапан разом із головкою автоматично підтримує заданий температурний режим.

2 типи термоголовок з накладним або занурювальним зондом:

Клапан також можна використовувати в автоматичному режимі з термоелектричним сервоприводом замість термостатичної головки.

Технічні характеристики і порівняння розмірів HERZ Calis: DN20, DN25 і DN32

Серія Calis випускається у трьох типорозмірах. Нижче — ключові відмінності, щоб обрати потрібну модель під конкретну систему.

Як обрати розмір: DN20 — для менших контурів із трубою 1″. Нижчий максимальний тиск (10 бар) і менша пропускна здатність. Серія Calis-TS — трохи інша конструкція, ніж TS-RD. DN25 — середній типорозмір для підключення 1¼”. Пропускна здатність близька до DN32, але при менших діаметрах труб. DN32 — для підключення 1½”, найвищий тиск і найбільший прохід у серії. Підходить для продуктивніших контурів.

 Інструкція — Завантажити інструкцію HERZ Calis TS

Важливо знати перед покупкою

• Клапан продається без з’єднувачів. З’єднувачі замовляються окремо, оскільки при монтажі можуть використовуватись різні типи труб і підключень.
• Плоскі прокладки / ущільнення не входять у комплект, якщо вони потрібні для конкретного способу підключення.
• Потрібно правильно підібрати термоголовку або сервопривід. Для різних задач можуть використовуватись різні температурні діапазони.
• Монтаж виконується за стрілками на корпусі клапана. Неправильний напрямок потоку може призвести до некоректної роботи.
