Пластинчастий теплообмінник IMS B3-012-ZB-12, Ø3/4" (10-20кВт)

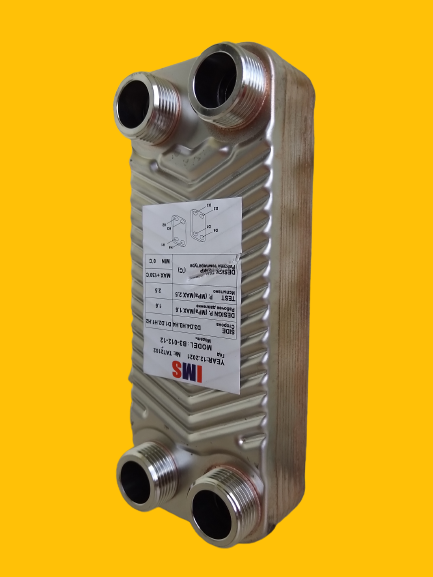

Паяний пластинчастий теплообмінник IMS B3-012-ZB-12, Ø3/4" (10-20кВт) — компактний теплообмінник для газових котлів малої потужності, сонячних установок і систем ГВП. Передає тепло між двома контурами через поверхню пластин без їхнього змішування. Складається з 12 рифлених пластин із нержавіючої сталі AISI 304, спаяних міддю у вакуумній печі. Кожна наступна пластина розгорнута на 180° відносно попередньої — це забезпечує інтенсивну турбулізацію потоків і ефект самоочищення. Робочі середовища рухаються назустріч одне одному (протитечія), що дає максимальну ефективність теплообміну навіть при низьких швидкостях потоків. Розміри: 185×70×35 мм (без різьб), 45 мм з різьбами. Один із найкомпактніших теплообмінників серії IMS.

Де застосовується IMS B3-012-ZB-12

• газові та настінні котли малої потужності — розділення первинного і вторинного контурів, нагрів ГВП;
• сонячні колектори — передача тепла від геліосистеми до накопичувального бака;
• теплові насоси малої потужності — відокремлення контуру холодоагенту від системи опалення;
• системи ГВП — нагрів побутової води від котла без змішування з теплоносієм;
• системи теплої підлоги невеликих площ — гідравлічна розв'язка контурів;
• системи з антифризом або гліколем — захист котла від агресивного теплоносія у вторинному контурі.

Принцип роботи

Теплообмінник має чотири патрубки: F1 і F3 — для одного контуру, F2 і F4 — для іншого. Гарячий теплоносій (з котла або сонячного колектора) входить через F1 і виходить через F3; холодний теплоносій (ГВП або опалення) входить через F4 і виходить через F2. Завдяки протитечії тепло передається з максимальною ефективністю. Теплообмінник не містить рухомих частин і не потребує електроживлення чи технічного обслуговування в штатному режимі.

Технічні характеристики та порівняльна таблиця моделей

Параметр	B3-012-ZB-12 10–20 кВт (ця сторінка)	B3-012-ZB-20 20–30 кВт	B3-012-ZB-30 30–50 кВт	B3-020-20 30–40 кВт	B3-020-30 40–60 кВт	B3-020-40 60–80 кВт	B3-020-50 80–100 кВт
Потужність (орієнтовно)	10–20 кВт	20–30 кВт	30–50 кВт	30–40 кВт	40–60 кВт	60–80 кВт	80–100 кВт
Корпус / серія	B3-012	B3-012	B3-012	B3-020	B3-020	B3-020	B3-020
Кількість пластин	12	20	30	20	30	40	50
Товщина пластин	0,3 мм	0,3 мм	0,3 мм	0,4 мм	0,4 мм	0,4 мм	0,4 мм
Теплообмінна поверхня	0,18 м²	0,30 м²	0,50 м²	0,51 м²	0,80 м²	1,10 м²	1,38 м²
Різьба підключення	3/4″	3/4″	3/4″	3/4″	3/4″	3/4″	3/4″
Матеріал пластин	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304
Припай	Мідь	Мідь	Мідь	Мідь	Мідь	Мідь	Мідь
Робочий тиск	16 бар	16 бар	16 бар	16 бар	16 бар	16 бар	16 бар
Тиск випробування	25 бар	25 бар	25 бар	25 бар	25 бар	25 бар	25 бар
Робоча температура	0…+130°C	0…+130°C	0…+130°C	0…+130°C	0…+130°C	0…+130°C	0…+130°C
Напрямок потоку	Протитечія	Протитечія	Протитечія	Протитечія	Протитечія	Протитечія	Протитечія

Як обрати модель: B3-012-ZB-12 — найкомпактніша модель серії, підходить для котлів і систем до 20 кВт. Якщо потужність котла 20–30 кВт — оберіть B3-012-ZB-20, 30–50 кВт — B3-012-ZB-30. Серія B3-020 (товщина пластин 0,4 мм, більший корпус) охоплює системи від 30 до 100 кВт. Усі моделі мають однакове різьбове підключення 3/4″.

Переваги паяних пластинчастих теплообмінників IMS

• Висока надійність — паяне з'єднання у вакуумній печі без прокладок та ущільнень, які зношуються.
• Ефективна передача тепла — принцип протитечії та рифлені пластини забезпечують максимальний теплообмін.
• Корозійна стійкість — сталь AISI 304, сумісна з водою, антифризом, гліколем і фреоном.
• Компактні розміри — корпус 185×70×35 мм дозволяє монтаж у найтісніших котельних нішах.
• Широкий діапазон застосування — від опалення та ГВП до сонячних установок і теплових насосів.
• Простота монтажу — стандартна різьба 3/4″, не потребує спеціального інструменту.
