Пластинчастий теплообмінник IMS B3-020-40, Ø3/4" (60-80кВт)

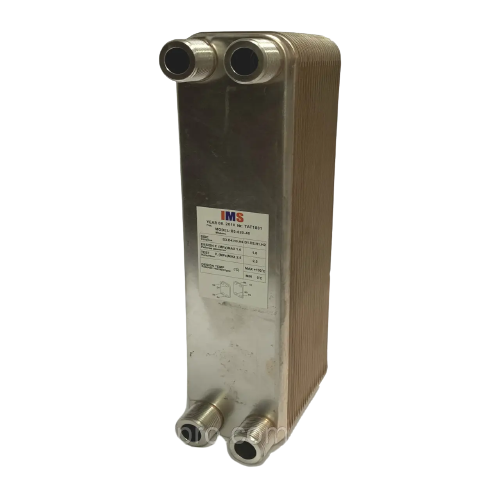

Паяний пластинчастий теплообмінник IMS B3-020-40, Ø3/4" (60-80кВт) — середньо-велика модель посиленої серії B3-020 з 40 пластинами та теплообмінною поверхнею 1,10 м², призначена для котлів і теплових систем потужністю 60–80 кВт. Передає тепло між двома контурами через поверхню пластин без їхнього змішування. Складається з 40 рифлених пластин із нержавіючої сталі AISI 304 товщиною 0,4 мм, спаяних міддю у вакуумній печі. Кожна наступна пластина розгорнута на 180° відносно попередньої — це забезпечує інтенсивну турбулізацію потоків і ефект самоочищення. Робочі середовища рухаються назустріч одне одному (протитечія) для максимальної ефективності теплообміну навіть при низьких швидкостях потоків. Теплообмінна поверхня — 1,10 м², що на 37,5% більше, ніж у молодшої моделі B3-020-30 (0,80 м²), при однаковому корпусі, різьбі підключення 3/4″ та параметрах тиску й температури.

Де застосовується IMS B3-020-40

• газові, твердопаливні та пелетні котли потужністю 60–80 кВт — розділення первинного і вторинного контурів, нагрів ГВП;
• теплові насоси підвищеної потужності — відокремлення контуру холодоагенту від системи опалення;
• сонячні колектори у великих геліосистемах — передача тепла до накопичувального бака або буферної ємності;
• системи теплої підлоги — гідравлічна розв'язка контурів у будинках площею 800–1200 м²;
• виробничі системи підігріву води та вентиляційні установки підвищеної потужності;
• підігрів басейнів і системи кондиціонування;
• системи з антифризом або гліколем — захист котла від агресивного теплоносія у вторинному контурі;
• комбіновані системи опалення та гарячого водопостачання у великих приватних будинках і невеликих комерційних об'єктах.

Принцип роботи

Теплообмінник має чотири патрубки: F1 і F3 — для одного контуру, F2 і F4 — для іншого. Гарячий теплоносій (з котла або сонячного колектора) входить через F1 і виходить через F3; холодний теплоносій (ГВП або опалення) входить через F4 і виходить через F2. Завдяки протитечії тепло передається з максимальною ефективністю. Теплообмінник не містить рухомих частин і не потребує електроживлення чи технічного обслуговування в штатному режимі.

Технічні характеристики та порівняльна таблиця моделей IMS

Параметр	B3-012-ZB-12 10–20 кВт	B3-012-ZB-20 20–30 кВт	B3-012-ZB-30 30–50 кВт	B3-020-20 30–40 кВт	B3-020-30 40–60 кВт	B3-020-40 60–80 кВт (ця сторінка)	B3-020-50 80–100 кВт
Потужність (орієнтовно)	10–20 кВт	20–30 кВт	30–50 кВт	30–40 кВт	40–60 кВт	60–80 кВт	80–100 кВт
Корпус / серія	B3-012	B3-012	B3-012	B3-020	B3-020	B3-020	B3-020
Кількість пластин	12	20	30	20	30	40	50
Товщина пластин	0,3 мм	0,3 мм	0,3 мм	0,4 мм	0,4 мм	0,4 мм	0,4 мм
Теплообмінна поверхня	0,18 м²	0,30 м²	0,50 м²	0,51 м²	0,80 м²	1,10 м²	1,38 м²
Різьба підключення	3/4″	3/4″	3/4″	3/4″	3/4″	3/4″	3/4″
Матеріал пластин	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304
Припай	Мідь	Мідь	Мідь	Мідь	Мідь	Мідь	Мідь
Робочий тиск	16 бар	16 бар	16 бар	16 бар	16 бар	16 бар	16 бар
Тиск випробування	25 бар	25 бар	25 бар	25 бар	25 бар	25 бар	25 бар
Робоча температура	0…+130°C	0…+130°C	0…+130°C	0…+130°C	0…+130°C	0…+130°C	0…+130°C
Напрямок потоку	Протитечія	Протитечія	Протитечія	Протитечія	Протитечія	Протитечія	Протитечія

Як обрати модель: B3-020-40 підходить для систем потужністю 60–80 кВт. Якщо потужність котла 40–60 кВт — розгляньте B3-020-30. Якщо потужність вища за 80 кВт — оберіть B3-020-50 (80–100 кВт). Усі моделі серії B3-020 мають пластини товщиною 0,4 мм і різьбове підключення 3/4″.

Переваги паяних пластинчастих теплообмінників IMS

• Надійність серії B3-020 — пластини товщиною 0,4 мм забезпечують підвищений ресурс роботи під навантаженням.
• Ефективна передача тепла — принцип протитечії та рифлені пластини забезпечують максимальний теплообмін.
• Корозійна стійкість — сталь AISI 304, сумісна з водою, антифризом, гліколем і фреоном.
• Широкий діапазон застосування — від опалення та ГВП до сонячних установок, теплових насосів і виробничих систем.
• Простота монтажу — стандартна різьба 3/4″, не потребує спеціального інструменту.
• Паяне з'єднання у вакуумній печі — без прокладок та ущільнень, які зношуються.
