Пластинчастий теплообмінник IMS B3-020-20, Ø3/4" (30-40кВт)

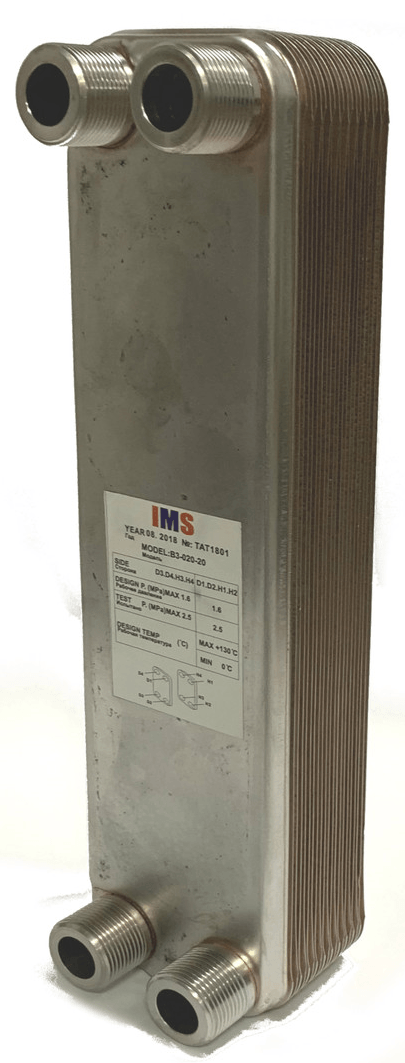

Паяний пластинчастий теплообмінник IMS B3-020-20, Ø3/4" (30-40кВт) — перша модель посиленої серії B3-020 з товщими пластинами 0,4 мм і більшим корпусом, призначена для котлів і теплових систем потужністю 30–40 кВт. Передає тепло між двома контурами через поверхню пластин без їхнього змішування. Складається з 20 рифлених пластин із нержавіючої сталі AISI 304 товщиною 0,4 мм, спаяних міддю у вакуумній печі. Порівняно з серією B3-012, пластини тут на третину товщі — це підвищує механічну міцність і ресурс роботи в умовах підвищеного тиску та температурних перепадів. Кожна наступна пластина розгорнута на 180° відносно попередньої, що забезпечує інтенсивну турбулізацію потоків і ефект самоочищення. Робочі середовища рухаються назустріч одне одному (протитечія) для максимальної ефективності теплообміну. Теплообмінна поверхня — 0,51 м², що практично вдвічі більше, ніж у найпотужнішої моделі серії B3-012 (ZB-30, 0,50 м²), при суттєво більшому корпусі та кращій надійності під навантаженням.

Чим серія B3-020 відрізняється від B3-012

• Товщина пластин 0,4 мм (проти 0,3 мм у B3-012) — підвищена механічна міцність і довговічність.
• Більший корпус — ширша теплообмінна поверхня при тій самій кількості пластин.
• Розрахована на системи від 30 кВт — оптимальний вибір для потужних котлів, промислових установок і великих будівель.
• Однакове різьбове підключення 3/4″ та ті самі параметри тиску й температури, що й у серії B3-012.

Де застосовується IMS B3-020-20

• газові, твердопаливні та пелетні котли потужністю 30–40 кВт — розділення первинного і вторинного контурів, нагрів ГВП;
• сонячні колектори підвищеної продуктивності — передача тепла від геліосистеми до накопичувального бака;
• теплові насоси середньої потужності — відокремлення контуру холодоагенту від системи опалення;
• системи теплої підлоги — гідравлічна розв'язка контурів у будинках площею до 400–600 м²;
• виробничі системи підігріву води та вентиляційні установки;
• системи з антифризом або гліколем — захист котла від агресивного теплоносія у вторинному контурі;
• підігрів басейнів і системи кондиціонування середньої потужності.

Принцип роботи

Теплообмінник має чотири патрубки: F1 і F3 — для одного контуру, F2 і F4 — для іншого. Гарячий теплоносій (з котла або сонячного колектора) входить через F1 і виходить через F3; холодний теплоносій (ГВП або опалення) входить через F4 і виходить через F2. Завдяки протитечії тепло передається з максимальною ефективністю. Теплообмінник не містить рухомих частин і не потребує електроживлення чи технічного обслуговування в штатному режимі.

Технічні характеристики та порівняльна таблиця моделей IMS

Параметр	B3-012-ZB-12 10–20 кВт	B3-012-ZB-20 20–30 кВт	B3-012-ZB-30 30–50 кВт	B3-020-20 30–40 кВт (ця сторінка)	B3-020-30 40–60 кВт	B3-020-40 60–80 кВт	B3-020-50 80–100 кВт
Потужність (орієнтовно)	10–20 кВт	20–30 кВт	30–50 кВт	30–40 кВт	40–60 кВт	60–80 кВт	80–100 кВт
Корпус / серія	B3-012	B3-012	B3-012	B3-020	B3-020	B3-020	B3-020
Кількість пластин	12	20	30	20	30	40	50
Товщина пластин	0,3 мм	0,3 мм	0,3 мм	0,4 мм	0,4 мм	0,4 мм	0,4 мм
Теплообмінна поверхня	0,18 м²	0,30 м²	0,50 м²	0,51 м²	0,80 м²	1,10 м²	1,38 м²
Різьба підключення	3/4″	3/4″	3/4″	3/4″	3/4″	3/4″	3/4″
Матеріал пластин	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304
Припай	Мідь	Мідь	Мідь	Мідь	Мідь	Мідь	Мідь
Робочий тиск	16 бар	16 бар	16 бар	16 бар	16 бар	16 бар	16 бар
Тиск випробування	25 бар	25 бар	25 бар	25 бар	25 бар	25 бар	25 бар
Робоча температура	0…+130°C	0…+130°C	0…+130°C	0…+130°C	0…+130°C	0…+130°C	0…+130°C
Напрямок потоку	Протитечія	Протитечія	Протитечія	Протитечія	Протитечія	Протитечія	Протитечія

Як обрати модель: B3-020-20 — початок посиленої серії B3-020 з товщими пластинами 0,4 мм, підходить для систем 30–40 кВт. Якщо потужність котла нижча за 30 кВт — розгляньте компактнішу серію B3-012: ZB-30 (30–50 кВт), ZB-20 (20–30 кВт). Якщо потужність вища за 40 кВт — оберіть B3-020-30 (40–60 кВт) або старші моделі серії B3-020. Усі моделі мають однакове різьбове підключення 3/4″.

Переваги паяних пластинчастих теплообмінників IMS

• Підвищена надійність серії B3-020 — пластини товщиною 0,4 мм забезпечують більший ресурс під навантаженням.
• Ефективна передача тепла — принцип протитечії та рифлені пластини забезпечують максимальний теплообмін.
• Корозійна стійкість — сталь AISI 304, сумісна з водою, антифризом, гліколем і фреоном.
• Широкий діапазон застосування — від опалення та ГВП до сонячних установок, теплових насосів і виробничих систем.
• Простота монтажу — стандартна різьба 3/4″, не потребує спеціального інструменту.
• Паяне з'єднання у вакуумній печі — без прокладок та ущільнень, які зношуються.
