Автоматичний контролер Tech ST-21 Solar для управління насосами сонячних колекторів

Контролер сонячної системи TECH ST-21 SOLAR — це спеціалізована автоматика польського виробника TECH (найбільшого виробника контролерів для котлів у Польщі) для керування насосом сонячного колектора:

— вмикає насос, коли колектор гарячіший за бак на задану різницю температур;

— вимикає насос при вирівнюванні температур — не допускає охолодження бака;

— має додатковий стиковий вихід для підключення зовнішнього пристрою.

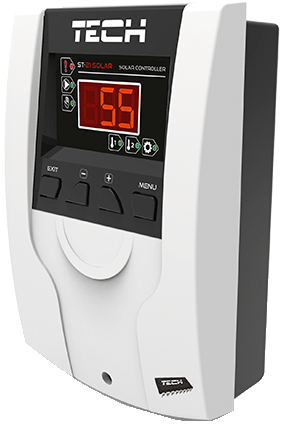

Контролер сонячного колектора TECH ST-21 SOLAR

TECH ST-21 SOLAR — це надійний диференційний контролер температури для геліосистем. Контролер постійно порівнює температуру сонячного колектора (датчик T2) і бака (датчик T1). Якщо колектор гарячіший за бак на задану різницю — вмикається насос і тепло передається у систему. Коли температури зрівнюються — насос вимикається, щоб не охолоджувати воду в баку.

Система сама вирішує, коли вмикати насос — тільки тоді, коли від колектора реально можна отримати тепло. Завдяки цьому сонячна енергія використовується ефективніше, насос не працює даремно, а вода в бойлері не охолоджується в невідповідний момент.

TECH ST-21 SOLAR підходить для домашніх геліосистем з одним колектором і одним баком або бойлером непрямого нагріву. Це зручне рішення для будинку або дачі, де потрібна надійна автоматика для сонячного колектора від відомого польського виробника.

Чому варто обрати TECH ST-21 SOLAR:

— Насос вмикається лише тоді, коли колектор реально може нагріти бак — без зайвої роботи

— Вода в бойлері не охолоджується через холодний колектор вночі або в хмарну погоду

— Захист від замерзання системи — насос вмикається автоматично при температурі нижче 6°C

— Захист насоса від заклинювання (АНТИСТОП) — запуск кожні ~10 днів

— Додатковий стиковий вихід — можливість підключити зовнішній пристрій (клапан, сигналізацію)

— Простота налаштування — лише один параметр (різниця температур вмикання)

— Виробник TECH — найбільший польський виробник автоматики для систем опалення

Технічні характеристики TECH ST-21 SOLAR:

Інструкція — TECH ST-21 SOLAR (PDF)

Якщо у вас стандартна геліосистема (один колектор — один бак) і потрібен функціональний, але інший контролер — розгляньте:

— Euroster 813 — функціональна модель з підтримкою двох баків і регульованим гістерезисом

— KG Elektronik CS-09 — найпростіший і найдоступніший варіант для базової геліосистеми

Нижче — коротке порівняння всіх моделей у категорії:

Висновок: якщо вам потрібна автоматика для складної або розширюваної геліосистеми з можливістю дистанційного контролю — ST-402N є найповнішим рішенням у категорії. Для стандартної однобакової системи достатньо простішої і дешевшої моделі з таблиці вище.

❓ Часті запитання

👉 Як працює TECH ST-21 SOLAR?
Контролер порівнює температуру датчика T2 (колектор) і датчика T1 (бак). Насос вмикається, коли різниця T2−T1 перевищує задане значення Δ. Наприклад, при Δ=10°C: якщо T2=60°C, а T1=49°C — різниця 11°C, насос увімкнеться. Насос вимкнеться, коли T2 ≤ T1 — тобто коли колектор охолоне до температури бака. Це повністю виключає зворотню циркуляцію вночі.

👉 Яку різницю температур (Δ) встановити?
Заводське значення — 10°C. Для більшості домашніх геліосистем рекомендується 6–12°C. Менше значення (6–8°C) — насос вмикається раніше і частіше, система активніша. Більше значення (12–15°C) — насос вмикається лише при значному нагріві колектора, підходить для систем з довгим трубопроводом між колектором і баком.

👉 Що таке додатковий стиковий вихід?
Окрім керування насосом, ST-21 SOLAR має стиковий вихід, який синхронно спрацьовує з насосом: у стані спокою — розімкнений, при роботі насоса — замкнений. До нього можна підключити будь-який зовнішній пристрій — наприклад, перемикаючий клапан, додатковий насос або сигналізацію.

👉 Чим ST-21 SOLAR відрізняється від Euroster 813?
ST-21 SOLAR — простіша модель для базових систем з одним колектором і одним баком. Euroster 813 підтримує 4 режими роботи, у тому числі два баки, додатковий нагрів від котла або ТЕН за розкладом, функцію антилегіонела і LCD дисплей зі схемою поточного режиму. Якщо система проста — ST-21 SOLAR достатньо. Якщо є потреба в складніших схемах — Euroster 813.

👉 Чи є захист від замерзання?
Так. При падінні температури на будь-якому з датчиків нижче 6°C насос вмикається і працює безперервно — незалежно від різниці температур. Вимикається лише після того, як температура підніметься до 7°C.

👉 Як перевірити, чи працює насос?
Через меню контролера (кнопка MENU → A1 → підтвердити MENU) можна увімкнути ручний режим і запустити насос незалежно від температур. Це зручно для перевірки системи перед початком сезону. Поточну температуру кожного датчика можна переглянути натисканням кнопок PLUS (T1) та MINUS (T2) на головному екрані.
