Автоматика для насосів сонячних колекторів Euroster 813

Контролер сонячної системи Euroster 813 — це цифрова автоматика польського виробника EUROSTER для керування геліосистемою на основі різниці температур між колектором і баком:

• вмикає насос колектора, коли колектор гарячіший за бак на задану різницю температур;
• підтримує роботу з одним або двома баками — 4 режими роботи;
• керує додатковим джерелом нагріву (котел або ТЕН) за розкладом;
• 3 датчики температури в комплекті.

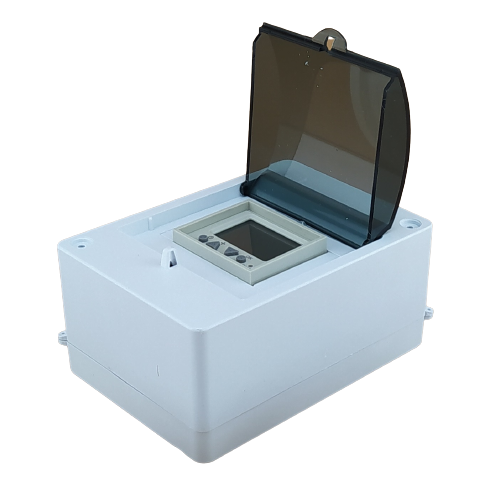

Контролер сонячної системи Euroster 813

Euroster 813 — це диференційний контролер температури для геліосистем. Він постійно порівнює температуру сонячного колектора (датчик S1) і бака (датчик S2). Якщо колектор гарячіший за бак на задану різницю — вмикається насос і тепло передається у систему. Якщо різниця зникає — насос вимикається, щоб не охолоджувати воду в баку. Контролер самостійно аналізує температури і вмикає насос лише тоді, коли від колектора реально можна отримати тепло. Завдяки цьому гаряча вода нагрівається без зайвих втрат, насос не працює даремно, а система не охолоджує бак у невідповідний момент. Euroster 813 підходить для домашніх сонячних систем, бойлерів непрямого нагріву і складніших геліосистем з одним або двома баками. Це зручне рішення для тих, хто хоче отримати стабільну автоматичну роботу геліосистеми — з контролем температури, захистами і можливістю резервного догріву від котла або ТЕН.



Чому варто обрати Euroster 813

• Система сама вирішує, коли вмикати насос — не потрібно слідкувати вручну
• Вода в бойлері нагрівається ефективніше — насос працює лише тоді, коли це має сенс
• Є захист від перегріву, замерзання та заклинювання насоса
• Можна працювати з одним або двома баками — 4 готові схеми підключення
• Можна підключити резервний нагрів від котла або ТЕН і задати його розклад
• 3 датчики температури вже в комплекті — нічого не потрібно докуповувати
• Налаштування зберігаються при відключенні електроенергії



4 режими роботи Euroster 813

Режим	Схема	Датчики
1	Колектор + 1 бак	S1, S2
2	Колектор + 1 бак + додатковий нагрів з термостатом	S1, S2, S3
3	Колектор + 1 бак + додатковий нагрів від котла	S1, S2, S3
4	Колектор + 2 бойлери через перемикаючий клапан	S1, S2, S3



Функції захисту та додаткові можливості

• Захист від перегріву колектора — вихід A вмикається при надмірному нагріві S1
• Захист від перегріву бака — насос вимикається при досягненні максимальної температури бака
• Захист від замерзання — насос вмикається при падінні температури нижче заданого мінімуму
• Захист насоса від заклинювання (АНТИСТОП)
• Функція антилегіонела — перегрів бака до 70°C за розкладом для знезараження
• Таймер додаткового нагріву — задається розклад роботи виходу B (котла або ТЕН)
• Блокування кнопок від випадкового натискання
• Збереження налаштувань при відключенні електроенергії
• Автоматичне визначення підключених датчиків при увімкненні
• LCD дисплей з підсвіткою і відображенням схеми поточного режиму



Технічні характеристики Euroster 813

Виробник	EUROSTER, Польща
Модель	Euroster 813
Призначення	Керування насосом сонячного колектора та нагрівом ГВП
Принцип керування	Диференційний — за різницею температур колектора і бака
Живлення	100–240 В / 50–60 Гц
Споживана потужність	4 ВА
Вихід A — насос колектора	230 В / max 7 А
Вихід B — додатковий нагрів (котел / ТЕН)	230 В / max 16 А
Режими роботи	4 режими
Кількість датчиків	3 шт. у комплекті, кабель 2 м кожен
Датчик S1 (колектор)	Pt1000, діапазон −40…+250°C
Датчики S2/S3 (баки)	NTC 10 кОм, діапазон −10…+110°C
Точність вимірювання	±0,5°C
Ступінь захисту	IP 30, клас II
Розміри (В×Ш×Г)	85 × 52,5 × 60 мм
Монтаж	DIN-рейка або стіна (кронштейн і дюбелі в комплекті)
