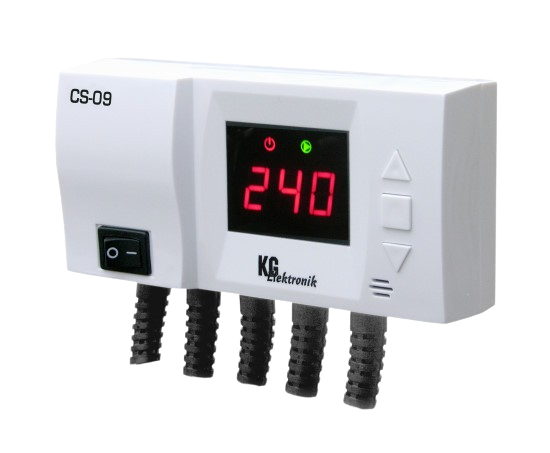

Автоматика для насоса сонячного колектора KG Elektronik CS-09
1 899 ₴
- Готово до відправки
Контролер сонячної системи KG Elektronik CS-09 — це цифрова автоматика польського виробника KG Elektronik для керування геліосистемою:
— вмикає насос колектора, коли колектор гарячіший за бак на задану різницю температур;
— керує циркуляційним насосом за температурою бака.
Контролер сонячного колектора KG Elektronik CS-09
CS-09 — це проста і доступна автоматика для базових геліосистем з одним колектором і одним баком. Контролер постійно порівнює температуру сонячного колектора і бака. Якщо колектор гарячіший за бак на задану різницю (гістерезис) — вмикається насос колектора і тепло передається у систему. Якщо різниця зникає — насос вимикається, щоб не охолоджувати воду в баку.
Додатково контролер керує циркуляційним насосом ГВП — вмикає його залежно від температури бака. Це дозволяє організувати рециркуляцію гарячої води без окремого пристрою.
CS-09 — оптимальний вибір для приватного будинку або дачі, де потрібне просте і надійне рішення для сонячного колектора без складних налаштувань.
Технічні характеристики KG Elektronik CS-09:
| Виробник | KG Elektronik, Польща |
| Модель | CS-09 |
| Призначення | Керування насосом сонячного колектора та насосом рециркуляції ГВП |
| Принцип керування | Диференційний — за різницею температур колектора і бака |
| Живлення | 230 В / 50 Гц (±10%) |
| Споживана потужність | 2 Вт |
| Навантаження виходу насоса колектора | max 100 Вт |
| Навантаження виходу насоса ГВП | max 100 Вт |
| Гістерезис (різниця температур для вмикання) | 5–30°C (регульований) |
| Діапазон налаштування температури бака | 20–80°C |
| Діапазон вимірювання температури | −20…+120°C |
| Звукова сигналізація перегріву | Так (при t° = 90°C) |
| Датчик колектора | NTC 4,7 кОм, у комплекті, кабель 1 м |
| Датчик бака (ГВП) | NTC 4,7 кОм, у комплекті, кабель 3 м |
| Стійкість датчиків | −10…+150°C |
| Температура навколишнього середовища | −10…+50°C |
Інструкція — KG Elektronik CS-09 NEW WIFI (PDF)
Якщо у вас стандартна геліосистема (один колектор — один бак) і потрібен більш функціональний контролер — розгляньте:
— TECH ST-21 SOLAR — спрощена версія від того самого виробника, менше схем, нижча ціна
— Euroster 813 — функціональна модель з підтримкою двох баків і регульованим гістерезисом
Нижче — коротке порівняння всіх моделей у категорії:
| Характеристика | ST-402N | ST-21 SOLAR | Euroster 813 | KG CS-09 |
| Схем підключення | 17 | кілька | кілька | 1 |
| Регулювання насоса | PWM (плавне) | релейне | релейне | релейне |
| Два колектори / два баки | ✅ так | ⚠️ обмежено | ✅ два баки | ❌ немає |
| Облік зібраної енергії | ✅ є | ❌ немає | ❌ немає | ❌ немає |
| Анти-легіонела | ✅ є | ❌ немає | ❌ немає | ❌ немає |
| GSM / Ethernet модуль | ✅ є (окремо) | ❌ немає | ❌ немає | ❌ немає |
| Захист від перегріву | ✅ є | ✅ є | ✅ є | ✅ є |
| Захист від замерзання | ✅ до −50°C | ✅ є | ✅ є | ✅ є |
Висновок: якщо вам потрібна автоматика для складної або розширюваної геліосистеми з можливістю дистанційного контролю — ST-402N є найповнішим рішенням у категорії. Для стандартної однобакової системи достатньо простішої і дешевшої моделі з таблиці вище.
❓ Часті запитання
👉 Як працює CS-09?
Контролер порівнює температуру колектора і бака. Коли різниця перевищує заданий гістерезис — вмикається насос колектора і тепло передається у бак. Насос вимикається, коли різниця зникає або бак досягає заданої максимальної температури. Це запобігає зворотній циркуляції: охолоджений колектор вночі не відбирає тепло з бака.
👉 Чим CS-09 відрізняється від Euroster 813?
Обидва контролери призначені для сонячних колекторів і працюють за різницею температур. Головні відмінності: CS-09 підтримує лише одну схему (колектор + 1 бак). Euroster 813 підтримує 4 режими роботи, у тому числі з двома баками, додатковим нагрівом від котла або ТЕН за розкладом та функцію антилегіонела.
👉 Навіщо CS-09 керує двома насосами?
Перший вихід — насос колектора: передає тепло від сонця в бак. Другий вихід — циркуляційний насос ГВП: забезпечує рециркуляцію гарячої води по контуру ГВП, щоб з крану одразу текла гаряча вода без очікування. Температура вмикання насоса рециркуляції налаштовується окремо.
👉 Яка різниця між гістерезисом 5°C і 30°C — що вибрати?
Гістерезис — це мінімальна різниця температур між колектором і баком, при якій вмикається насос. Менше значення (5–10°C) — насос вмикається раніше, система активніша, але насос може частіше перемикатися. Більше значення (20–30°C) — насос вмикається лише при значному нагріві колектора, підходить для потужних систем або в холодну погоду. Зазвичай 8–12°C є оптимальним налаштуванням для більшості домашніх систем.
➡️ Перегляньте також: Автоматика для опалення
| Основні атрибути | |
|---|---|
| Виробник | Kg Elektronik |
| Тип комплектуючого | Автоматика |
| Країна виробник | Польща |
| Призначення комплектуючого | Для колекторів |
