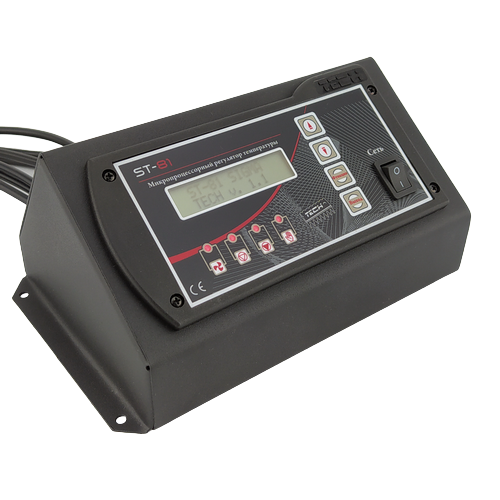

Автоматика для котла на твердому паливі Tech ST-81 Sigma

Мікропроцесорний контролер для твердопаливного котла TECH ST-81 Sigma — польська автоматика від TECH, найбільшого виробника контролерів для твердопаливних котлів у Польщі.

Контролер керує:

— вентилятором нагнітання повітря з плавним регулюванням обертів (алгоритм SIGMA);
— насосом центрального опалення (ЦО);
— насосом гарячого водопостачання (ГВП).



Терморегулятор TECH ST-81 Sigma — що це і для кого

TECH ST-81 Sigma — компактна версія популярного ST-28N Sigma. Ідентичні характеристики та алгоритм SIGMA, але у ST-81 менший корпус, адаптований для монтажу безпосередньо всередину або на корпус котла, а не на стіну. Це зручне рішення, коли місце для монтажу обмежене або потрібен акуратний варіант "все на котлі". Контролер підтримує задану температуру котла за рахунок плавного регулювання обертів вентилятора — по 1 швидкості на кожен градус при наближенні до заданої температури. Після досягнення — вентилятор переходить у режим підтримання з короткими надувами. Підбирайте нагнітальний вентилятор під параметри вашого котла — варіанти дивіться в розділі Нагнітальні вентилятори для котлів.

Функції та оснащення TECH ST-81 Sigma

— алгоритм SIGMA — плавне автоматичне регулювання обертів вентилятора;
— управління насосами ЦО та ГВП;
— 4 режими роботи насосів: опалення будинку, пріоритет котла, паралельна робота насосів, літній режим;
— захист від перегріву — апаратний термік у комплекті;
— підключення кімнатного термостата-програматора;
— меню українською та російською мовами;
— монтаж безпосередньо в корпус котла або на корпус котла.



Технічні характеристики TECH ST-81 Sigma

Параметр	Значення
Виробник	TECH, Польща
Модель	ST-81 Sigma
Живлення	220–240 В / 50 Гц
Споживана потужність	5 Вт
Навантаження виходу вентилятора	max 0,6 А
Навантаження виходу насоса ЦО	max 0,5 А
Навантаження виходу насоса ГВП	max 0,5 А
Алгоритм регулювання вентилятора	SIGMA — плавне регулювання
Діапазон налаштування температури	45–85°C
Діапазон вимірювання температури	до +90°C
Датчик температури димових газів	Немає
Апаратний захист від перегріву (термік)	Так — у комплекті
Підключення кімнатного термостата	Так
Режими роботи насосів	4 режими (опалення, пріоритет котла, паралельний, літній)
Розміри приладу (Д×Ш×В)	170×145×50 мм
Вага комплекту	0,9 кг
Монтаж	Безпосередньо в корпус котла або на котел

Інструкція — TECH ST-81 Sigma (PDF)



🔄 Порівняння всіх 4 моделей серії TECH (2 насоси + 1 вентилятор)

У лінійці TECH є чотири моделі для систем з 2 насосами і 1 вентилятором. Вони відрізняються корпусом, алгоритмом та наявністю датчика димових газів.

Характеристика	ST-81 Sigma (ця модель)	ST-81 zPID	ST-28N Sigma	ST-28 zPID
Алгоритм вентилятора	SIGMA	zPID	SIGMA	zPID
Датчик димових газів	❌	✅ до +480°C	❌	✅ до +480°C
Кімнатний термостат	✅	✅	❌	❌
Монтаж	На котел / у котел	На котел / у котел	на котел	на котел
Діапазон т-ри	45–85°C	45–85°C	40–80°C	40–80°C
Запобіжник	3,15 А	3,15 А	3,15 А	3,15 А

Підказка щодо вибору: ST-81 та ST-28 функціонально схожі — різниця лише в корпусі та місці монтажу. Потрібно компактно на котел — обирайте ST-81, на стіну — ST-28. Sigma чи zPID: якщо важлива максимальна економія палива і ваш котел має гільзу для датчика димових газів — обирайте zPID (наприклад, ST-81 zPID). У всіх інших випадках Sigma — оптимальний вибір.



Питання та відповіді

Чим ST-81 Sigma відрізняється від ST-28N Sigma?
Функціонально — практично нічим. Обидві моделі мають алгоритм SIGMA, керують 2 насосами і вентилятором, підтримують підключення кімнатного термостата. Головна відмінність — у корпусі та місці монтажу: ST-81 має компактний корпус, адаптований для монтажу безпосередньо в котел або на котел; ST-28N — стандартний настінний корпус, хоча його також можна монтувати на котел.

Чим ST-81 Sigma відрізняється від ST-81 zPID?
Алгоритмом регулювання та наявністю датчика димових газів. ST-81 Sigma використовує алгоритм SIGMA — регулює оберти вентилятора залежно від температури котла. ST-81 zPID додатково контролює температуру димових газів: якщо вона зростає понад норму, вентилятор сповільнюється або зупиняється. Завдяки цьому досягається додаткова економія палива до 20% і більш стабільна температура теплоносія.

Що таке алгоритм SIGMA?
SIGMA — алгоритм плавного автоматичного регулювання обертів вентилятора. Коли температура котла наближається до заданої, контролер поступово знижує оберти — по 1 швидкості на кожен °C. При досягненні заданої температури вентилятор переходить у режим підтримання з короткими надувами. Це запобігає перегріву котла і забезпечує стабільне горіння.

Які 4 режими роботи насосів є в ST-81 Sigma?
Опалення будинку — насос ЦО увімкнений, насос ГВП за потребою. Пріоритет котла — спочатку нагрівається бойлер ГВП, потім подається тепло в ЦО. Паралельна робота — обидва насоси працюють одночасно. Літній режим — насос ЦО вимкнений, тільки ГВП. Режим обирається залежно від типу системи опалення та ваших потреб.

Який вентилятор купити разом із TECH ST-81 Sigma?
Вихід вентилятора ST-81 Sigma витримує навантаження до 0,6 А. Варіанти дивіться в розділі Нагнітальні вентилятори для котлів.
