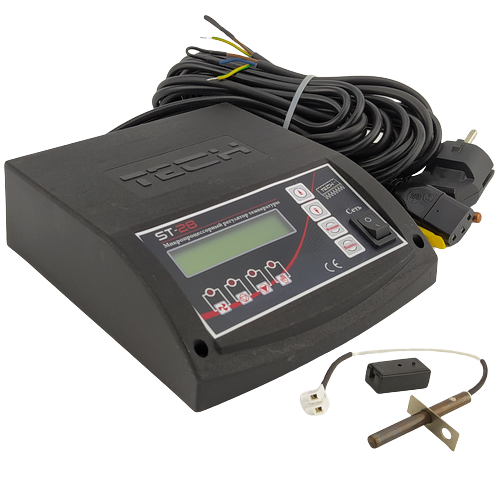

Автоматика для котла на твердому паливі Tech EU-28 zPID (ST-28 zPID)

Мікропроцесорний контролер для твердопаливного котла TECH ST(EU)-28 zPID — польська автоматика від TECH, найбільшого виробника контролерів для твердопаливних котлів у Польщі.

Контролер керує:

— вентилятором нагнітання повітря з плавним регулюванням обертів (алгоритм zPID);
— насосом центрального опалення (ЦО);
— насосом гарячого водопостачання (ГВП).



Терморегулятор TECH ST(EU)-28 zPID — що це і для кого

TECH ST(EU)-28 zPID продається у двох версіях корпусу — старішій ST-28 і новішій EU-28. Функції, алгоритм та всі електричні характеристики у них однакові. Єдина відмінність: у версії EU-28 збільшений дисплей, зручніший для читання в умовах котельні. Яку саме версію ви отримаєте — залежить від наявності на складі.

Алгоритм zPID контролює одночасно дві величини: температуру теплоносія в котлі та температуру димових газів на виході. Якщо гази надто гарячі — частина теплової енергії марно йде в димохід. Контролер реагує миттєво: сповільнює або зупиняє вентилятор, поки температура газів не повернеться до норми. Результат — до 20% економії палива, стабільніша температура теплоносія, менше сажі і менше шкідливих викидів. Важливо: ST(EU)-28 zPID не підтримує підключення кімнатного термостата. Якщо потрібен і контроль димових газів, і кімнатний термостат одночасно — зверніть увагу на ST-81 zPID. Датчик димових газів входить у комплект поставки; запасні або додаткові варіанти дивіться в розділі Датчики температури. Нагнітальний вентилятор підбирайте під параметри вашого котла — варіанти в розділі Нагнітальні вентилятори для котлів.

Функції та оснащення TECH ST(EU)-28 zPID

— алгоритм zPID — плавне регулювання вентилятора з контролем температури димових газів;
— датчик температури димових газів у комплекті (до +480°C, гільза 4 см / діаметр 6 мм);
— управління насосами ЦО та ГВП;
— 4 режими роботи насосів: опалення будинку, пріоритет бойлера, паралельна робота насосів, літній режим;
— захист від перегріву — апаратний термік (біметалічне термореле) у комплекті;
— звукова сигналізація при перегріві та пошкодженні датчиків;
— підключення кімнатного термостата — не підтримується;
— меню українською та російською мовами;
— стандартний настінний корпус з можливістю монтажу на котел.



Технічні характеристики TECH ST(EU)-28 zPID

Параметр	Значення
Виробник	TECH, Польща
Модель	ST-28 zPID / EU-28 zPID
Живлення	230 В / 50 Гц
Споживана потужність	4 Вт
Навантаження виходу вентилятора	max 0,6 А
Навантаження виходу насоса ЦО	max 0,5 А
Навантаження виходу насоса ГВП	max 0,5 А
Алгоритм регулювання вентилятора	zPID — плавне регулювання з контролем димових газів
Діапазон налаштування температури	40–80°C
Витривалість датчика теплоносія	−30…+99°C
Датчик температури димових газів	Так — у комплекті (до +480°C; гільза 4 см, діаметр 6 мм)
Апаратний захист від перегріву (термік)	Так — біметалічне термореле у комплекті
Підключення кімнатного термостата	Не підтримується
Режими роботи насосів	4 режими (опалення, пріоритет бойлера, паралельний, літній)
Точність вимірювання	1°C
Запобіжник	2 × 3,15 А
Температура навколишнього середовища	5–50°C
Розміри приладу (Д×Ш×В)	170×145×50 мм
Вага комплекту	0,9 кг
Монтаж	На котел

Інструкція TECH ST-28 zPID — завантажити PDF

Інструкція TECH EU-28 zPID — завантажити PDF



🔄 Порівняння всіх 4 моделей серії TECH (2 насоси + 1 вентилятор)

Характеристика	ST-28 zPID (ця модель)	ST-28N Sigma	ST-81 zPID	ST-81 Sigma
Алгоритм вентилятора	zPID	SIGMA	zPID	SIGMA
Датчик димових газів	✅ до +480°C	❌	✅ до +480°C	❌
Кімнатний термостат	❌	❌	✅	✅
Монтаж	На котел	На  котел	На котел / у котел	На котел / у котел
Діапазон т-ри	40–80°C	40–80°C	45–85°C	45–85°C
Запобіжник	3,15 А	3,15 А	3,15 А	3,15 А

Підказка щодо вибору: якщо ваш котел має гільзу для датчика димових газів і кімнатний термостат не потрібен — обирайте ST-28 zPID. Якщо термостат потрібен і достатньо стандартного регулювання — ST-28N Sigma. Якщо потрібне і те, і те — ST-81 zPID.



Питання та відповіді

Яка різниця між ST-28 zPID і EU-28 zPID?
Це одна й та сама модель у двох версіях корпусу. EU-28 — новіша версія ST-28 зі збільшеним дисплеєм, зручнішим для читання в умовах котельні. Всі функції, алгоритм zPID, характеристики виходів і принцип роботи — абсолютно однакові.

Чим ST-28 zPID відрізняється від ST-28N Sigma?
Алгоритмом регулювання, наявністю датчика димових газів та підтримкою кімнатного термостата. ST-28 zPID контролює температуру димових газів і дає до 20% економії палива, але не підтримує кімнатний термостат. ST-28N Sigma регулює лише за температурою котла, зате підтримує кімнатний термостат. Якщо потрібне і те, і те — зверніть увагу на ST-81 zPID.

Чим ST-28 zPID відрізняється від ST-81 zPID?
Функціонально — практично нічим. Обидві моделі мають алгоритм zPID, датчик димових газів і керують 2 насосами та вентилятором. Головна відмінність — корпус і місце монтажу: ST-28 має стандартний настінний корпус; ST-81 — компактний корпус для монтажу безпосередньо в котел. Крім того, ST-81 zPID підтримує кімнатний термостат, а ST-28 zPID — ні.

Що таке алгоритм zPID і як він економить паливо?
zPID керує вентилятором одночасно за двома параметрами: температурою теплоносія в котлі та температурою димових газів. Якщо гази надто гарячі — значна частина тепла марно йде в димохід. Контролер миттєво реагує: зменшує подачу повітря вентилятором, поки температура газів не знизиться до норми. На практиці це дає до 20% економії палива, стабільнішу температуру теплоносія, менше сажі в димоході і менше шкідливих викидів.

Чи потрібна гільза в котлі для встановлення датчика димових газів?
Так. Датчик температури димових газів (гільза 4 см, діаметр 6 мм) встановлюється в спеціальний отвір у димоході або на виході з котла. Перед покупкою переконайтеся, що ваш котел або димохід має монтажний отвір потрібного діаметра. Якщо такого отвору немає — алгоритм zPID не зможе використовуватись у повному обсязі, і варто розглянути ST-28N Sigma. Запасні або додаткові датчики дивіться в розділі Датчики температури.

Який вентилятор купити разом із TECH ST-28 zPID?
Вихід вентилятора ST-28 zPID витримує навантаження до 0,6 А. Варіанти дивіться в розділі Нагнітальні вентилятори для котлів.
