Автоматика для насосів опалення Tech ST-21 BUFOR

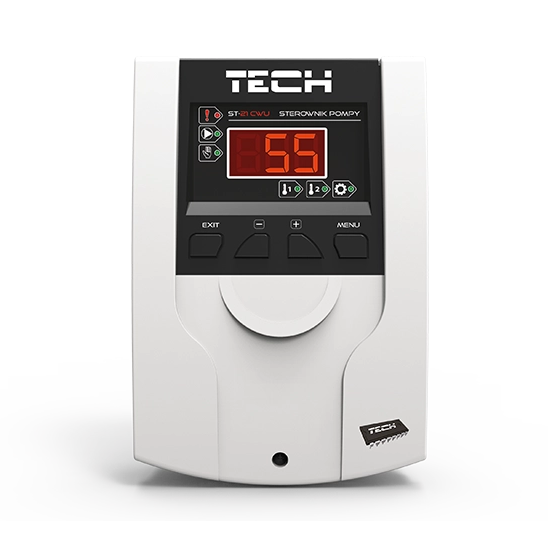

Автоматика TECH ST-21 BUFOR — це мікропроцесорний контролер циркуляційного насоса теплоакумулятора (буферної ємності) виробництва польської компанії TECH Sterowniki. Пристрій оснащений двома датчиками температури та спеціально розроблений для пошарового контролю стану буфера: вмикає насос при падінні температури у верхній зоні та вимикає після прогріву нижньої зони накопичувача.

Завдяки точному алгоритму контролер виключає марну роботу насоса, скорочує витрати електроенергії та продовжує ресурс обладнання — без постійної участі користувача.

💡 Порівняно з TECH ST-21 CWU: обидва контролери мають два датчики температури, але вимірюють зовсім різне. ST-21 BUFOR має обидва датчики всередині одного й того ж буфера (верхня і нижня зони) — це пошаровий контроль прогріву самого накопичувача, без прив'язки до котла. ST-21 CWU порівнює температуру котла з температурою окремого бака — різницева логіка «котел → бак» (детальне порівняння — нижче).

Принцип роботи TECH ST-21 BUFOR

Контролер одночасно вимірює температуру в двох точках буферної ємності:

• T2 — верхня частина буфера (датчик недостатнього нагріву);
• T1 — нижня частина буфера (датчик повного прогріву).

Алгоритм роботи: насос вмикається, коли температура у верхній частині буфера (T2) опускається нижче порогу недостатнього нагріву — буфер потребує догріву. Насос вимикається, коли температура у нижній частині буфера (T1) досягає порогу повного прогріву — весь об'єм накопичувача прогрітий.

Приклад на реальних температурах. Буферна ємність 750 л із твердопаливним котлом. Поріг недостатнього нагріву (T2, верх) = 60°C, поріг повного прогріву (T1, низ) = 45°C. Зранку буфер повністю охолов: і зверху, і знизу — 35°C. T2 показує 35°C, нижче 60°C — насос вмикається. Верхня частина прогрівається швидше (40°C, 50°C, 60°C), нижня — повільніше (38°C, 40°C). Насос продовжує працювати, доки T1 не досягне 45°C — тоді весь об'єм буфера прогрітий, і насос вимикається. Наступного разу він увімкнеться знову, коли верх (T2) охолоне нижче 60°C.

Простими словами: контролер не вимикає насос, щойно верх буфера став теплим — він чекає, поки прогріється навіть найдальша, нижня точка ємності.

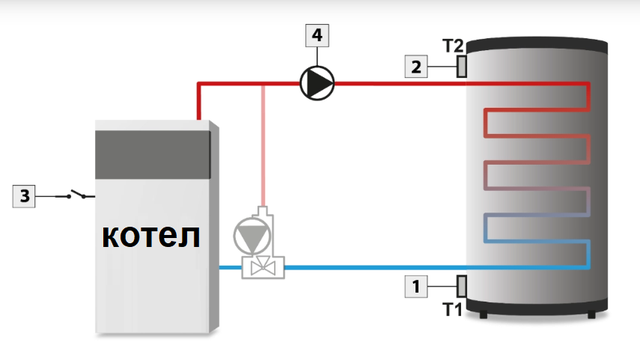

Типова обв'язка буфера: гаряча вода легша і природно «спливає» наверх, холодна — «осідає» вниз. Подача гарячого теплоносія від котла зазвичай заходить у верхню частину буфера, а зворотна лінія до котла забирає воду знизу. Тому датчик T2 (недостатній нагрів) ставлять зверху, а T1 (повний прогрів) — знизу, ближче до зворотної лінії.

Додатковий контактний вихід (сухий контакт)

Контролер оснащений допоміжним реле з контактним виходом: коли насос не працює — контакт розімкнутий, коли насос вмикається — контакт замикається. Це дозволяє паралельно керувати будь-яким зовнішнім пристроєм — додатковим котлом, пальником, сигналізацією або іншою автоматикою. Такого виходу немає у TECH ST-21 CWU.

Захисні функції контролера

Антистоп. Для запобігання заклинюванню ротора насоса під час тривалого простою контролер автоматично вмикає насос кожні 10 днів приблизно на 1 хвилину.

Сигналізація помилок датчиків. При несправності датчика верхньої (T2) або нижньої (T1) частини буфера контролер виводить відповідний код тривоги та вимикає насос до усунення несправності.

Налаштування та керування

Управління здійснюється через меню з кнопками ПЛЮС, МІНУС, МЕНЮ та ВИХІД. На дисплеї відображається поточна температура датчиків T1 або T2. Доступні параметри:

• Поріг недостатнього нагріву — температура верхньої зони буфера (T2), при падінні нижче якої насос вмикається;
• Поріг повного прогріву — температура нижньої зони буфера (T1), при досягненні якої насос вимикається;
• Ручне керування — примусовий запуск або зупинка насоса для перевірки обладнання чи розповітрення системи;
• Заводські налаштування — скидання всіх параметрів до значень виробника в один крок.

Режим очікування (standby) — утримання кнопки ВИХІД протягом 5 секунд на головному екрані.

Де застосовується TECH ST-21 BUFOR

• буферні ємності (теплоакумулятори) в системах з твердопаливними котлами;
• системи опалення з пелетними або дров'яними котлами і накопичувальним баком;
• системи, де насос буфера має паралельно подавати сигнал на зовнішній пристрій (сухий контакт).

Технічні характеристики TECH ST-21 BUFOR

ST-21 BUFOR vs ST-21 CWU — що обрати?

Комплект поставки

• контролер TECH ST-21 BUFOR;
• датчик верхньої зони буфера T2 — кабель 1,5 м;
• датчик нижньої зони буфера T1 — кабель 1,5 м;
• затискні хомути для кріплення датчиків;
• інструкція з монтажу та експлуатації.

Часті запитання

Чим ST-21 BUFOR відрізняється від ST-21 CWU?
ST-21 BUFOR контролює одну буферну ємність по висоті — вмикає насос при охолодженні верху, вимикає після прогріву низу. ST-21 CWU керує насосом за різницею температур між котлом і окремим накопичувачем — датчики стоять на двох різних об'єктах.

Для чого потрібен сухий контакт?
Контактний вихід замикається одночасно з увімкненням насоса. Це дозволяє паралельно подавати сигнал на будь-який зовнішній пристрій — додатковий котел, пальник, сигналізацію або іншу автоматику.

Що таке функція антистоп?
Кожні 10 днів контролер автоматично запускає насос приблизно на 1 хвилину — щоб ротор не заіржавів і не заклинив під час міжсезонного простою.

Скільки датчиків у комплекті і куди їх встановлювати?
У комплекті 2 датчики: T2 монтується у верхній частині буфера, T1 — у нижній. Датчики кріпляться хомутами і ізолюються ізострічкою.

Чи можна запустити насос вручну?
Так. У меню є функція ручного керування для перевірки насоса або розповітрення системи без зміни налаштувань температури.

Що станеться при несправності датчика?
Контролер виведе код помилки на дисплей (T1 або T2) і вимкне насос до усунення несправності.

Переглянути весь асортимент автоматики для опалювальних приладів можна в каталозі ІФРАТЕРМ ПЛЮС.
