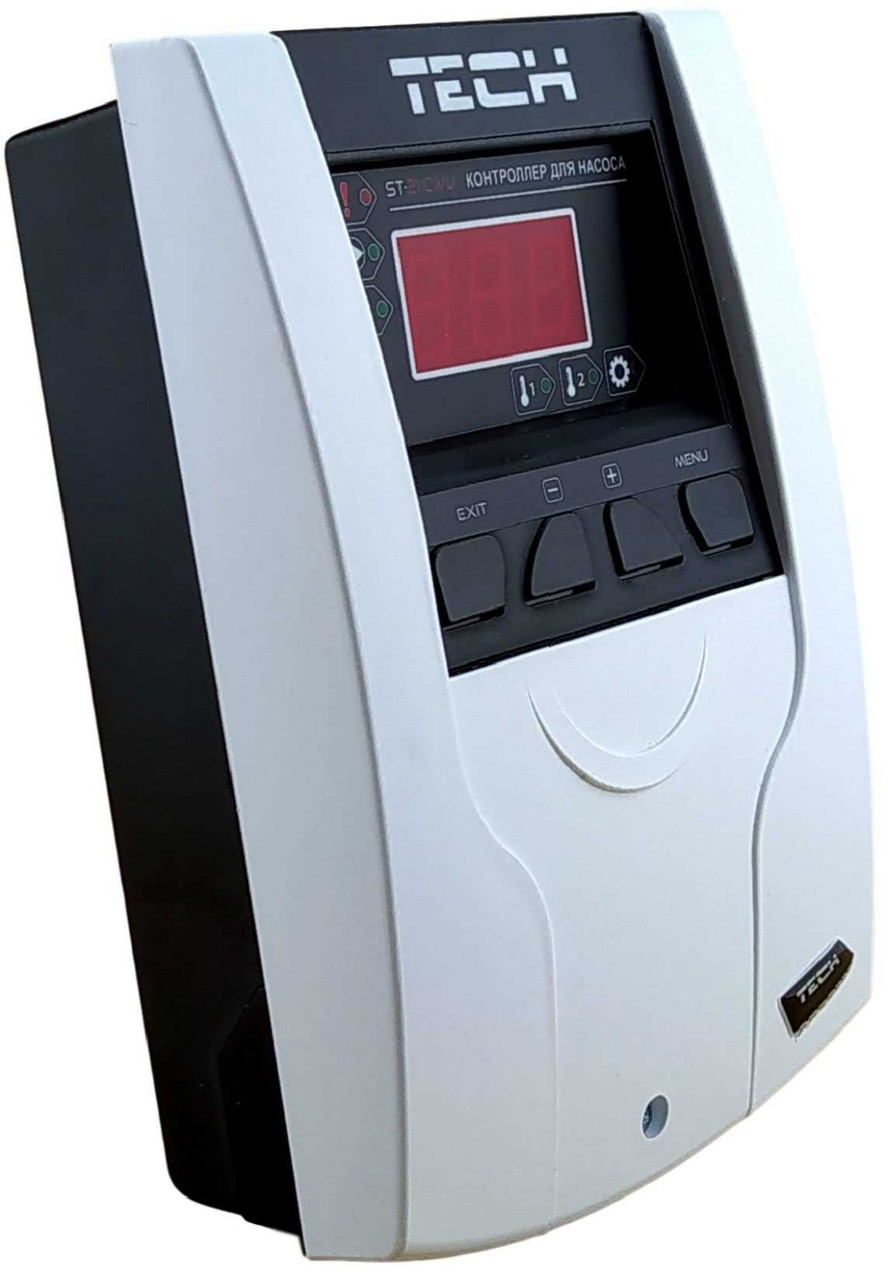

Автоматика для насосів опалення Tech ST-21 CWU

Контролер TECH ST-21 CWU — це цифрова автоматика польського виробника TECH Sterowniki для керування одним циркуляційним насосом бойлера непрямого нагріву (ГВП) або буферної ємності за принципом різниці температур між котлом і баком:

• вмикає насос, коли котел стає гарячішим за бак на задану різницю температур (дельту);
• вимикає насос, коли бак нагрівся до заданого порогу або коли котел охолов;
• захищає насос від застою (функція антистоп) і від замерзання теплоносія.

💡 Порівняно з TECH ST-21 BUFOR: обидва контролери мають два датчики температури, але вимірюють зовсім різне. ST-21 CWU порівнює температуру котла з температурою бака — це різницева логіка «котел → бак». ST-21 BUFOR має обидва датчики всередині одного й того ж буфера (верхня і нижня зони) — це пошаровий контроль прогріву самого накопичувача, без прив'язки до котла (детальне порівняння — нижче).

Принцип роботи TECH ST-21 CWU

ST-21 CWU — цифровий контролер з дисплеєм і кнопковим керуванням для одного циркуляційного насоса, який працює за принципом різниці температур між котлом (датчик T2) і баком/бойлером (датчик T1). На відміну від простих термостатів, що реагують лише на одну температуру, ST-21 CWU порівнює обидва датчики одночасно — це не дає насосу марно ганяти теплоносій, коли котел ледь теплий, і не дає баку остигати через холодний котел.

Логіка роботи (приклад на цифрах): припустимо,

• встановлено дельту включення Δ = 8°C;
• поріг включення (за T2, котел) = 45°C;
• поріг вимкнення (за T1, бак) = 55°C.

1. Вранці, поки котел ще не розпалений, бак і котел однаково холодні — 25°C. Різниця 0°C, умова T2−T1 ≥ Δ не виконується, тому насос не працює.
2. Розпалюємо котел. Щойно котел нагріється до 45°C (це і є поріг включення), а різниця з баком становитиме вже 45 − 25 = 20°C (це більше за задані 8°C) — обидві умови виконані одночасно, і насос вмикається.
3. Насос гонить теплоносій із котла в бак: T1 поступово росте — 30°C, 40°C, 50°C. Насос продовжує працювати, доки бак не досягне порогу вимкнення 55°C — тоді насос вимикається, незалежно від температури котла. Це запобігає перегріву бака.
4. Якщо ж котел починає прогорати і його температура падає нижче 45 − 2 = 43°C (фіксований гістерезис 2°C), насос теж вимикається — навіть якщо бак ще не встиг нагрітися до 55°C. Це запобігає ситуації, коли майже погаслий котел замість того, щоб гріти бак, навпаки — забирає з нього тепло.

Простими словами: насос працює тільки тоді, коли котел одночасно і достатньо гарячий, і помітно гарячіший за бак; вимикається — коли бак нагрівся до максимуму АБО котел охолов і різниця зникла.

Розміщення датчиків. Датчик T2 (котел) кріпиться на виході з котла, на подавальній трубі — за інструкцією виробника, це «температура води, що подається з котла». Датчик T1 (бак/бойлер) кріпиться безпосередньо на баку чи бойлері. Якщо у вашого бойлера є штатна гільза для датчика — ставте T1 туди. Якщо гільзи немає, датчик краще розмістити ближче до середини або нижньої третини бака, де зазвичай проходить теплообмінник.

Захисні функції контролера

Антистоп. Для запобігання заклинюванню ротора під час тривалого простою контролер автоматично вмикає насос приблизно кожні 10 днів на 1 хвилину.

Захист від замерзання. Якщо температура на будь-якому з датчиків опускається нижче 6°C — насос вмикається в режим постійної роботи до відновлення температури контуру до 7°C.

Сигналізація помилок. Контролер виводить на дисплей коди несправностей: c1 (помилка датчика бака), c2 (помилка датчика котла), AL1/AL2 (активовано антизамерзання), -A- (активна функція антистоп). При будь-якій тривозі насос вмикається незалежно від поточної температури.

Налаштування та керування

Управління здійснюється через меню з кнопками ПЛЮС, МІНУС, МЕНЮ та ВИХІД. Перегляд температур T1/T2 — кнопками МІНУС (бак) і ПЛЮС (котел) на головному екрані. Доступні параметри:

• Ручна робота (A1) — примусовий запуск насоса для перевірки або розповітрення системи;
• Дельта включення — задана різниця температур між котлом і бойлером для старту насоса;
• Поріг включення — мінімальна температура котла, при якій дозволено запуск насоса;
• Поріг вимкнення — температура бойлера, при досягненні якої насос зупиняється;
• Заводські налаштування — скидання до параметрів виробника в один крок.

Режим очікування (standby, живлення насоса відключається) — утримання кнопки ВИХІД протягом 5 секунд на головному екрані.

Де застосовується TECH ST-21 CWU

• системи опалення з твердопаливним або пелетним котлом і бойлером непрямого нагріву;
• котел + окрема буферна ємність, де тепло потрібно передавати саме з котла;
• заміські будинки з тривалими перервами в опаленні (актуальні антизамерзання й антистоп).

Технічні характеристики TECH ST-21 CWU

ST-21 CWU vs ST-21 BUFOR — що обрати?

Обидва контролери мають два датчики температури, але вирішують принципово різні завдання:

Комплект поставки

• контролер TECH ST-21 CWU;
• датчик котла T2;
• датчик бойлера/буфера T1;
• затискні хомути для кріплення датчиків;
• інструкція з монтажу та експлуатації.

Часті запитання

Як працює ST-21 CWU — що таке Δ, поріг включення і поріг вимкнення?
Δ (дельта) — мінімальна різниця температур між котлом (T2) і баком (T1), при якій насос може увімкнутися. Поріг включення — додаткова умова: котел має бути не нижче цього значення, інакше насос не запуститься, навіть якщо різниця з баком велика. Поріг вимкнення — температура бака, після досягнення якої насос зупиняється, щоб не перегрівати бак.

Чому насос вимикається, якщо котел охолоджується, а бак ще не нагрівся?
Це вбудований захист: якщо температура котла падає нижче порогу включення мінус 2°C, насос вимикається незалежно від температури бака. Інакше слабкий, майже погаслий котел міг би не гріти бак, а навпаки — забирати з нього тепло.

Чим ST-21 CWU відрізняється від ST-21 BUFOR?
ST-21 CWU порівнює температуру котла з температурою окремого бака/бойлера і передає тепло від одного до іншого. ST-21 BUFOR має обидва датчики в одному й тому ж буфері (верх і низ) і контролює лише ступінь прогріву цієї ємності, без датчика на котлі.

Що таке функція антистоп?
Якщо насос тривалий час не працює, він може закиснути. Функція антистоп автоматично вмикає насос приблизно раз на 10 днів на 1 хвилину — за умови, що контролер підключений до мережі.

Чи є захист від замерзання?
Так. Якщо температура на будь-якому з датчиків падає нижче 6°C, насос вмикається і працює безперервно, поки температура циркуляції не підніметься до 7°C.

Що означають коди помилок c1 і c2?
c1 — несправність або обрив датчика бака (T1). c2 — несправність або обрив датчика котла (T2). При будь-якій тривозі насос вмикається незалежно від поточної температури.

Чи можна увімкнути насос вручну?
Так, у меню контролера є функція A1 (ручний режим), яка дозволяє примусово увімкнути або вимкнути насос — наприклад, для перевірки справності.
