Клапан захисту від перегріву котла Watts STS 20 - 97°C 1,3м

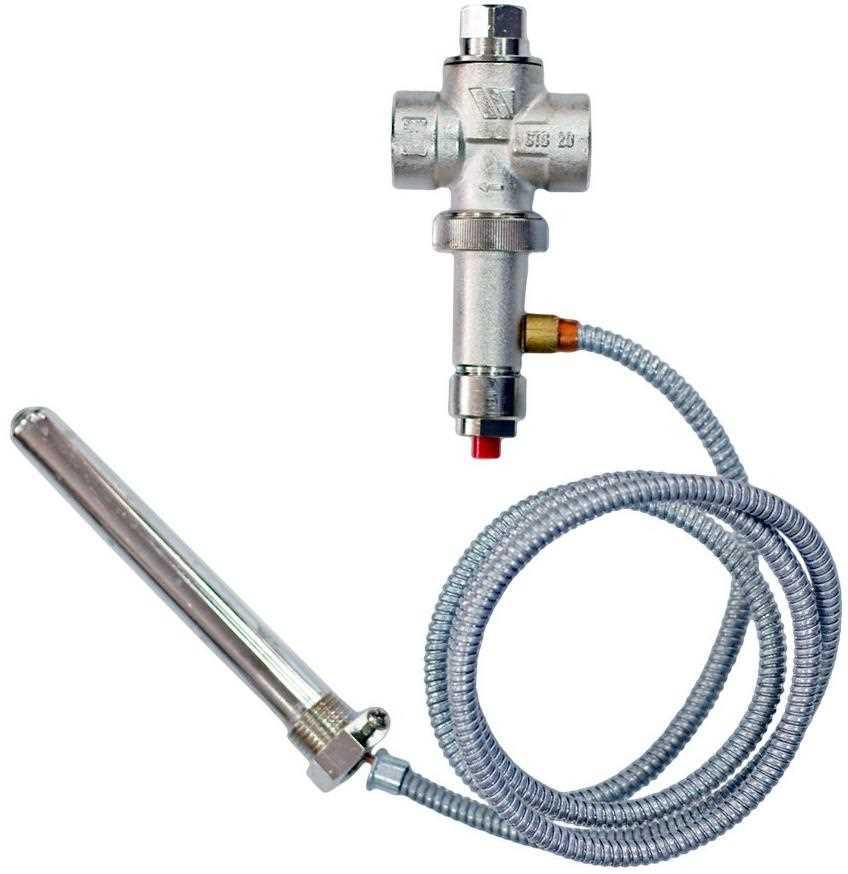

Клапан захисту від перегріву котла Watts STS 20, 97°C, 1.3м — термостатичний захисний клапан німецького виробника Watts у цільнометалевому виконанні. Автоматично охолоджує котел при досягненні критичної температури, подаючи холодну воду в теплообмінник котла. Працює без електрики — повністю автономно, що особливо важливо під час відключень електроенергії. Клапан призначений для захисту твердопаливних котлів і котлів на біомасі від перегріву. Спрацьовує при 97°C (±2°C) — надійний захист від небезпечного перегріву, коли паливо продовжує горіти після закриття заслінки або зупинки насоса. Підходить для котлів потужністю до 93 кВт (згідно EN 12828). Цільнометалеве виконання забезпечує високу стійкість до зовнішніх впливів, а поршень клапана за потреби легко замінюється. Важливо: клапан встановлюється лише на котли, які мають вбудований теплообмінник охолодження (змійовик). Перед купівлею обов'язково перевірте наявність такого теплообмінника в паспорті котла або специфікації виробника.

Як працює клапан захисту від перегріву

Капілярна трубка з'єднує корпус клапана з термостатичним датчиком, який занурюється в котел. При досягненні температури 97°C (±2°C) тиск у датчику зростає, клапан автоматично відкривається та подає холодну воду з водопроводу в теплообмінник охолодження котла. Перегріта вода витісняється у каналізацію або дренаж. Після охолодження клапан закривається самостійно. Короткочасне підвищення температури до 125°C не пошкоджує датчик. Охолоджуюча вода не змішується з теплоносієм системи опалення — температура котла не перевищує 110°C. Рекомендується раз на рік перевіряти роботу клапана вручну — натисненням кнопки ручного відкриття — щоб переконатись у відсутності відкладень і вільному ходу механізму.

Де застосовується

• твердопаливні котли — захист від закипання теплоносія;
• котли на біомасі та пелетні котли (процес горіння неможливо зупинити миттєво);
• дров'яні та вугільні котли всіх типів;
• каміни з водяним контуром;
• накопичувальні бойлери непрямого нагріву — при спрацюванні клапана вода з котла зливається і замінюється холодною;
• котли потужністю до 93 кВт з пропускною здатністю охолоджувального контуру до 6,5 м³/год.

Порівняння клапанів захисту від перегріву

У нашому магазині представлені чотири моделі термостатичних захисних клапанів від двох виробників — Watts і Regulus. Нижче — ключові відмінності для вибору.

Параметр	Watts STS 20 97°C (ця сторінка)	Watts STS 20.S 97°C	Regulus BVTS 95°C	Regulus BVTS 70°C
Виробник	Watts (Німеччина)	Watts (Німеччина)	Regulus (Чехія)	Regulus (Чехія)
Температура спрацьовування	97°C (±2°C)	97°C	95°C (±2°C)	70°C (±2°C)
Матеріал гільзи датчика	Мідь	Мідь	Латунь	Латунь
Кількість датчиків	1	2 (подвійна безпека)	1	1
Підключення (система опалення)	1/2″	1/2″	3/4″	3/4″
Підключення (холодна вода)	3/4″	3/4″	3/4″	3/4″
Пропускна здатність	6,5 м³/год	6,5 м³/год	2,6 м³/год	2,6 м³/год
Макс. робочий тиск	10 бар	10 бар	6 бар	6 бар
Макс. температура в режимі протоку	107°C	107°C	–	–
Тиск холодної води	до 10 бар	до 10 бар	до 10 бар	до 10 бар
Потужність котла	до 93 кВт	до 93 кВт	до ~50 кВт	до ~50 кВт
Довжина капіляра	1,3 м	1,3 м	1,3 м	1,3 м
Матеріал корпусу	Латунь (цільнометалевий)	Латунь	Латунь	Латунь
Робота без електрики	Так	Так	Так	Так

Як вибрати: Watts STS 20 97°C — для котлів до 93 кВт, цільнометалевий корпус з можливістю заміни поршня, підключення до системи опалення 1/2″, висока пропускна здатність 6,5 м³/год. Watts STS 20.S 97°C — аналогічні характеристики, але з подвійним датчиком для додаткової надійності. Regulus BVTS 95°C — для котлів до ~50 кВт, латунна гільза 130 мм, оптимальне рішення за ціною. Regulus BVTS 70°C — для пелетних котлів і систем подачі палива, де потрібне раннє спрацювання ще до закипання.

Монтаж клапана

• встановлюється на подавальній трубі котла або контурі холодної води;
• напрямок монтажу вказаний стрілкою на корпусі;
• гільза датчика (мідь, 142 мм) встановлюється у гільзовий отвір теплообмінника котла різьбою 1/2″;
• до вхідного патрубка підключається холодна вода з водопроводу (різьба 3/4″);
• до вихідного патрубка підключається дренажний шланг у каналізацію;
• на котлах з теплообмінниками клапан може монтуватися на холодному трубопроводі (необхідний допуск виробника теплообмінника);
• монтаж можливий у будь-якому положенні — горизонтально, вертикально або перевернуто.
