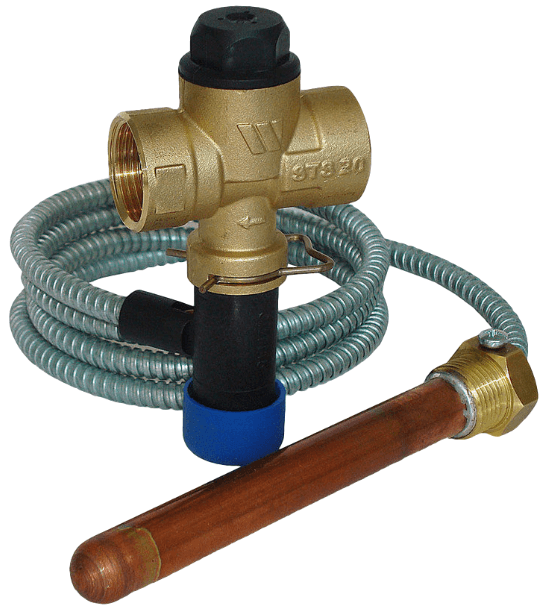

Клапан захисту від перегріву котла Watts STS 20.S - 97°C 1,3м

Клапан захисту від перегріву котла Watts STS 20.S, 97°C, 1.3м — термостатичний захисний клапан німецького виробника Watts із подвійним чутливим елементом. Автоматично охолоджує котел при досягненні критичної температури, подаючи холодну воду в теплообмінник котла. Працює без електрики — повністю автономно, що особливо важливо під час відключень електроенергії. Клапан призначений для захисту твердопаливних котлів і котлів на біомасі від перегріву. Спрацьовує при 97°C — надійний захист від небезпечного перегріву, коли паливо продовжує горіти після закриття заслінки або зупинки насоса. Підходить для котлів потужністю до 93 кВт (згідно EN 12828). Подвійний чутливий елемент гарантує спрацювання навіть при відмові одного датчика — підвищений рівень надійності порівняно зі стандартними моделями. Важливо: клапан встановлюється лише на котли, які мають вбудований теплообмінник охолодження (змійовик). Перед купівлею обов'язково перевірте наявність такого теплообмінника в паспорті котла або специфікації виробника.

Як працює клапан захисту від перегріву

Капілярна трубка з'єднує корпус клапана з подвійним термостатичним датчиком, який занурюється в котел. При досягненні температури 97°C тиск у датчиках зростає, подвійний сильфон розширюється і штовхає шток — клапан автоматично відкривається та подає холодну воду з водопроводу в теплообмінник охолодження котла. Перегріта вода витісняється у каналізацію або дренаж. Після охолодження клапан закривається самостійно. Клапан спрацює навіть при відмові одного з двох чутливих елементів. Охолоджуюча вода не змішується з теплоносієм системи опалення. Капіляр обертається на 360° навколо своєї осі — зручно при монтажі в обмеженому просторі. Рекомендується раз на рік перевіряти роботу клапана вручну — натисненням кнопки ручного відкриття — щоб переконатись у відсутності відкладень і вільному ходу механізму.

Де застосовується

• твердопаливні котли — захист від закипання теплоносія;
• котли на біомасі та пелетні котли (процес горіння неможливо зупинити миттєво);
• дров'яні та вугільні котли всіх типів;
• каміни з водяним контуром;
• системи опалення з підвищеними вимогами до безпеки;
• котли потужністю до 93 кВт з пропускною здатністю охолоджувального контуру до 6,5 м³/год.

Порівняння клапанів захисту від перегріву

У нашому магазині представлені чотири моделі термостатичних захисних клапанів від двох виробників — Watts і Regulus. Нижче — ключові відмінності для вибору.

Параметр	Watts STS 20 97°C	Watts STS 20.S 97°C (ця сторінка)	Regulus BVTS 95°C	Regulus BVTS 70°C
Виробник	Watts (Німеччина)	Watts (Німеччина)	Regulus (Чехія)	Regulus (Чехія)
Температура спрацьовування	97°C	97°C	95°C (±2°C)	70°C (±2°C)
Матеріал гільзи датчика	Мідь	Мідь	Латунь	Латунь
Кількість датчиків	1	2 (подвійна безпека)	1	1
Підключення (система опалення)	3/4″	1/2″	3/4″	3/4″
Підключення (холодна вода)	3/4″	3/4″	3/4″	3/4″
Пропускна здатність	6,5 м³/год	6,5 м³/год	2,6 м³/год	2,6 м³/год
Макс. робочий тиск	10 бар	10 бар	6 бар	6 бар
Макс. температура в режимі протоку	107°C	107°C	–	–
Тиск холодної води	до 10 бар	до 10 бар	до 10 бар	до 10 бар
Потужність котла	до 93 кВт	до 93 кВт	до ~50 кВт	до ~50 кВт
Довжина капіляра	1,3 м	1,3 м	1,3 м	1,3 м
Матеріал корпусу	Латунь	Латунь	Латунь	Латунь
Робота без електрики	Так	Так	Так	Так

Як вибрати: Watts STS 20.S 97°C — максимальна надійність завдяки подвійному датчику, для котлів до 93 кВт, висока пропускна здатність 6,5 м³/год, підключення до системи опалення 1/2″. Watts STS 97°C — аналогічні характеристики з одним датчиком, підключення 3/4″. Regulus BVTS 95°C — для котлів до ~50 кВт, латунна гільза 130 мм, оптимальне рішення за ціною. Regulus BVTS 70°C — для пелетних котлів і систем подачі палива, де потрібне раннє спрацювання ще до закипання.

Монтаж клапана

• встановлюється на подавальній трубі котла або контурі холодної води;
• напрямок монтажу вказаний стрілкою на корпусі;
• гільза з подвійним датчиком (мідь, 145 мм) встановлюється у гільзовий отвір теплообмінника котла різьбою 1/2″;
• до вхідного патрубка підключається холодна вода з водопроводу (різьба 3/4″);
• до вихідного патрубка підключається дренажний шланг у каналізацію;
• капіляр обертається на 360° — зручно при монтажі в обмеженому просторі;
• монтаж можливий у будь-якому положенні — горизонтально, вертикально або перевернуто.
