Автоматика для твердопаливних котлів KG Elektronik SP-32 PID

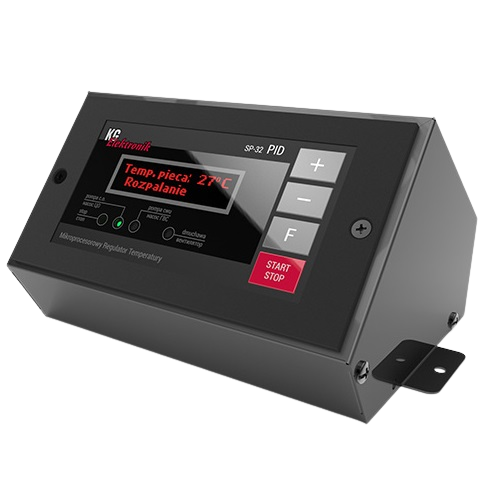

Мікропроцесорний контролер KG Elektronik SP-32 PID — польська автоматика з інтелектуальним алгоритмом Control Smart для твердопаливних котлів з ручним завантаженням. Контролер керує одночасно:

— вентилятором нагнітання повітря з плавним регулюванням обертів (алгоритм CS);
— насосом центрального опалення (ЦО);
— насосом гарячого водопостачання (ГВП / бойлер).



KG Elektronik SP-32 PID — принцип роботи

SP-32 PID — розширена версія популярних однонасосних моделей KG Elektronik для систем з двома насосами. Той самий алгоритм Control Smart (CS), але додатково керує насосом ГВП і підтримує пріоритет нагріву бойлера. У режимі CS контролер сам плавно модулює оберти вентилятора залежно від поточної температури котла — без різких стрибків і перегрівів. За наявності датчика димових газів PT-1000 (продається окремо, роз'єм вбудований) контролер активує повноцінний PID-алгоритм: вентилятор реагує не лише на температуру теплоносія, а й на температуру викидних газів. Якщо гази надто гарячі, вентилятор плавно сповільнюється, зменшуючи втрати тепла в димохід. Це дає додаткову економію палива і стабільнішу температуру котла.

Підбирайте нагнітальний вентилятор під параметри вашого котла — SP-32 PID підтримує чотири типи вентиляторів: WPA-120 / WPA-X2 / RV-12, DP-01 / DP-02, RV-14 / RV-18, DP-120 / DPA-120. Варіанти дивіться в розділі Нагнітальні вентилятори для котлів.

Для циркуляції теплоносія знадобиться насос: Циркуляційні насоси.

Інструкція — KG Elektronik SP-32 PID (PDF)



Функції та оснащення KG Elektronik SP-32 PID

— алгоритм Control Smart (CS) — плавна автоматична модуляція обертів вентилятора;
— режим STD — ручне встановлення потужності вентилятора користувачем;
— управління насосами ЦО та ГВП;
— пріоритет нагріву бойлера ГВП — котел автоматично підвищує температуру на 7°C для швидшого нагріву бойлера;
— літній режим — насос ЦО заблоковано, працює тільки ГВП;
— підключення кімнатного термостата-програматора;
— роз'єм для датчика димових газів PT-1000 (датчик продається окремо);
— захист від перегріву — апаратний термік 85°C у комплекті;
— функції Антистоп та Антизамерзання;
— збереження параметрів при відключенні живлення;
— меню польською та російською мовами.



Технічні характеристики KG Elektronik SP-32 PID

Параметр	Значення
Виробник	KG Elektronik, Польща
Модель	SP-32 PID
Живлення	230 В AC / 50 Гц ±10%
Споживана потужність	2,3 Вт
Навантаження виходу вентилятора	max 0,9 А
Навантаження виходу насоса ЦО	max 0,5 А
Навантаження виходу насоса ГВП	max 0,5 А
Алгоритм регулювання вентилятора	CS (Control Smart) — автоматична плавна модуляція; STD — ручне налаштування
Гістерезис котла	1–5°C (регульований)
Датчик котла	Термістор NTC 4,7 кΩ (у комплекті)
Датчик температури димових газів PT-1000	Роз'єм вбудований; датчик продається окремо
Апаратний захист від перегріву (термік)	Так — біметалічний, 85°C (у комплекті)
Підключення кімнатного термостата	Так
Функція Антистоп	Так — всі насоси вмикаються кожні 14 днів
Функція Антизамерзання	Так — насоси вмикаються при 5°C
Запобіжник	3,15 А
Температура навколишнього середовища	−10…+50°C
Переріз підключних проводів	3 × 0,75 мм²
Гарантія	24 міс. (побутове) / 12 міс. (комерційне)



🔄 SP-32 PID чи CS-19 — у чому різниця?

Обидва контролери керують одним вентилятором і двома насосами (ЦО + ГВП), але відрізняються за класом і підходом до налаштування:

Параметр	SP-32 PID	CS-19
Інтерфейс	Кнопки + LCD	✅ Сенсорний кольоровий дисплей
Програми під паливо	Немає (ручне налаштування)	✅ 5 програм (F1–F5)
Алгоритм вентилятора	✅ Control Smart + PID за димовими газами	Control Smart в F1–F4; ручний в F5
Датчик димових газів PT-1000	✅ Роз'єм вбудований (датчик окремо)	Немає
Навантаження насосів	0,5 А (кожен) ≈ 115 Вт	100 Вт (кожен)
Навантаження вентилятора	0,9 А ≈ 207 Вт	✅ 200 Вт
Датчик бойлера в комплекті	Ні	✅ Так — NTC, 3 м
Аварійний термостат	85°C (у комплекті)	90°C

Підказка щодо вибору: SP-32 PID — якщо потрібен точніший PID-алгоритм з контролем температури димових газів і економія палива важливіша за зручність інтерфейсу. CS-19 — якщо важливий зручний сенсорний інтерфейс і готові програми під паливо без ручного налаштування.



Який тип автоматики підійде саме вам?

SP-32 PID розрахований на систему з двома насосами (ЦО + ГВП) і одним вентилятором. Якщо у вас лише один насос і один вентилятор — достатньо простішої моделі.

➡️ Каталог автоматики для твердопаливних котлів



Питання та відповіді

У чому різниця між SP-32 PID і однонасосними моделями KG Elektronik?
Однонасосні моделі керують одним насосом (ЦО) і одним вентилятором. SP-32 PID — розширена версія: додається керування другим насосом (ГВП / бойлер) і функція пріоритету нагріву гарячої води. Алгоритм Control Smart в обох однаковий. Якщо у вашій системі є бойлер непрямого нагріву — потрібен SP-32 PID.

Як працює пріоритет нагріву бойлера ГВП?
При увімкненому пріоритеті першим вмикається насос ГВП — за умови, що температура котла вища за температуру води в бойлері. Щоб швидше нагріти бойлер, контролер автоматично підвищує задану температуру котла на 7°C відносно заданої температури бойлера. Після досягнення потрібної температури ГВП вмикається насос ЦО. При вимкненому пріоритеті обидва насоси працюють незалежно. Кімнатний термостат не блокує нагрів ГВП — гаряча вода завжди в пріоритеті.

Як підключити датчик PT-1000 і навіщо він потрібен?
Роз'єм для датчика PT-1000 вбудований у контролер, але сам датчик продається окремо. Датчик встановлюється в димохід або на зовнішню поверхню димарної труби (металевою затискною стрічкою, щоб провід не контактував з гарячою частиною). Після підключення активуйте його в меню «Налаштування вентилятора — датчик газів». Коли система PID активна, мигає іконка вентилятора на дисплеї. Контролер автоматично плавно регулює оберти вентилятора і за температурою котла, і за температурою газів — це дає помітну економію палива і стабільнішу температуру теплоносія.

Які типи вентиляторів підтримує SP-32 PID?
У меню контролера вибирається один з чотирьох типів вентиляторів: тип 1 — WPA-120, WPA-01, RV-12; тип 2 — DP-01, DP-02; тип 3 — RV-14, RV-18; тип 4 — DP-120, DPA-120. Будь-який інший вентилятор потрібно індивідуально підібрати до одного з типів так, щоб на мінімальній встановленій потужності він не зупинявся — це важливо для захисту і вентилятора, і контролера. Вихід вентилятора витримує навантаження до 0,9 А. Варіанти дивіться в розділі Нагнітальні вентилятори для котлів.

Що таке функції Антистоп і Антизамерзання?
Антистоп захищає обидва насоси від застоювання в міжсезоння: кожні 14 днів контролер автоматично запускає всі насоси на короткий час — навіть якщо котел не працює (за умови, що контролер увімкнений у мережу). Антизамерзання: при падінні температури котла до 5°C автоматично вмикаються всі насоси для циркуляції теплоносія і захисту системи від промерзання.

Що відбувається після відключення електрики?
SP-32 PID зберігає всі налаштування в енергонезалежній пам'яті. Після відновлення живлення контролер автоматично повертається до роботи з тими самими параметрами. Виняток: якщо за час відключення температура котла впала нижче температури загасання і минув заданий час розпалювання, контролер перейде в режим «котел згас» і зупиниться.
