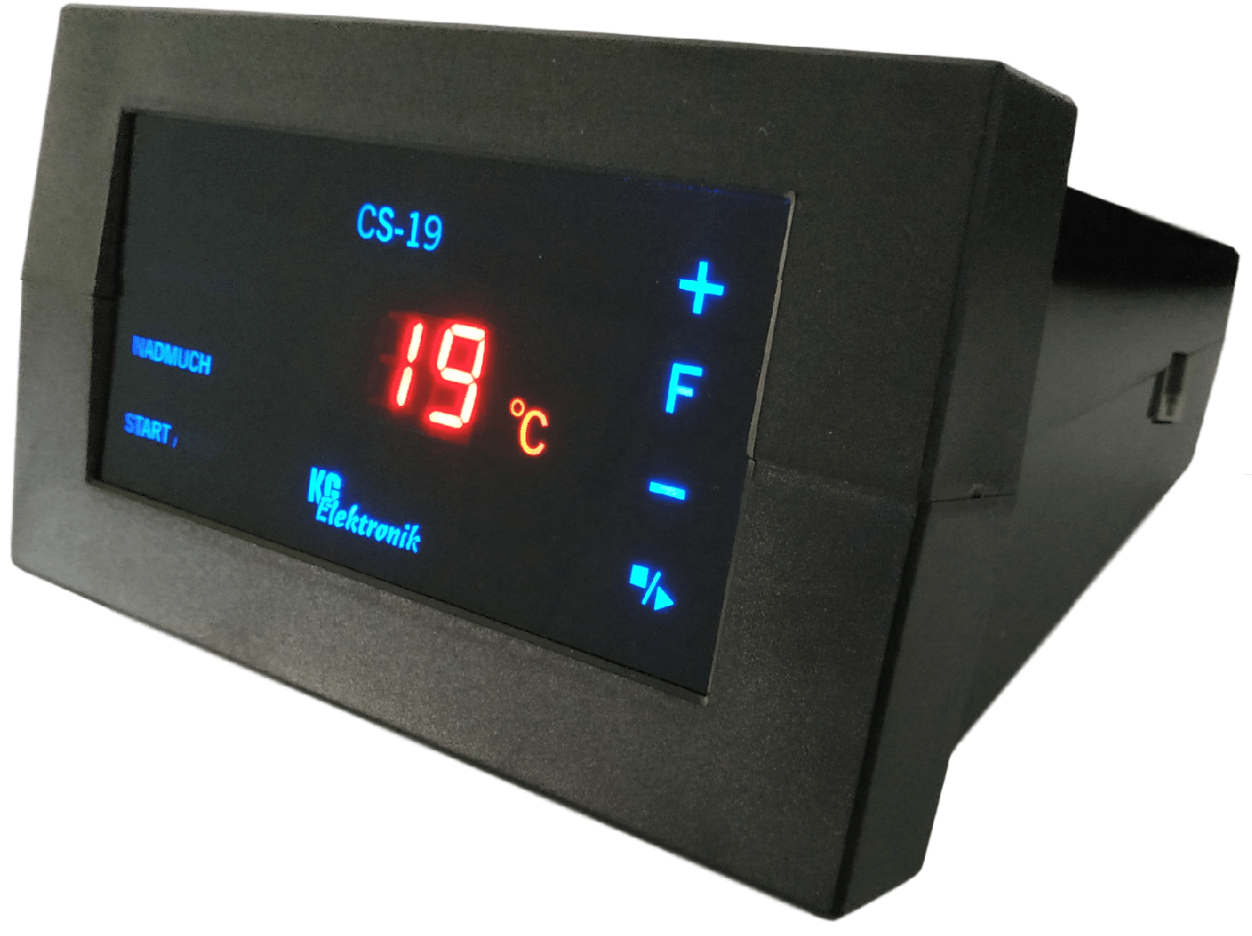

Автоматика для твердопаливних котлів KG Elektronik CS-19

Мікропроцесорний контролер KG Elektronik CS-19 — польська автоматика з сенсорним дисплеєм і 5 програмами для твердопаливних котлів з ручним завантаженням. Контролер керує одночасно:

— вентилятором нагнітання повітря з плавним регулюванням обертів;
— насосом центрального опалення (ЦО);
— насосом гарячого водопостачання (ГВП / бойлер).

На відміну від кнопкових моделей KG Elektronik, CS-19 має сенсорний кольоровий дисплей і дозволяє вибрати одну з п'яти програм під конкретний вид палива і тип котла — без ручного підбору параметрів.



KG Elektronik CS-19 — принцип роботи

Контролер вимірює температуру теплоносія датчиком котла і керує вентилятором та насосами відповідно до обраної програми. П'ять програм охоплюють основні типи твердого палива — дрова, вугілля, тирса та їх поєднання. У програмах F1–F4 алгоритм Control Smart автоматично підлаштовує потужність вентилятора, температуру вмикання насоса ЦО і температуру вигасання залежно від заданої температури котла. Потужність вентилятора плавно знижується, коли температура котла наближається до заданої. Програма F5 — повністю ручне налаштування всіх параметрів для досвідчених користувачів. Контролер підтримує пріоритет нагріву бойлера ГВП: поки бойлер не досягне заданої температури, насос ЦО заблокований. Є літній режим — насос ЦО вимкнений, працює тільки ГВП. Вихід на підключення тижневого кімнатного програматора (роз'єм RJ11) дозволяє автоматизувати опалення за розкладом — задати різні температури вдень і вночі, у будні та вихідні.

Інструкція — KG Elektronik CS-19 (PDF)

Функції та оснащення KG Elektronik CS-19

— сенсорний кольоровий дисплей — зручне керування без механічних кнопок;
— 5 програм під різні види палива (F1–F4 — автоматичні, F5 — ручне налаштування);
— алгоритм Control Smart — плавна модуляція вентилятора в програмах F1–F4;
— управління насосами ЦО та ГВП;
— пріоритет нагріву бойлера ГВП;
— літній режим — насос ЦО заблоковано, працює тільки ГВП;
— підключення тижневого кімнатного програматора — роз'єм RJ11;
— аварійний термостат 90°C — апаратний захист від перегріву;
— окремий датчик бойлера NTC з кабелем 3 м (у комплекті);
— функції Антистоп та Антизамерзання;
— збереження параметрів при відключенні живлення;
— меню польською та російською мовами.

Підбирайте нагнітальний вентилятор під параметри вашого котла — варіанти дивіться в розділі Нагнітальні вентилятори для котлів.

Для циркуляції теплоносія знадобиться насос: Циркуляційні насоси.



Технічні характеристики KG Elektronik CS-19

Параметр	Значення
Виробник	KG Elektronik, Польща
Модель	CS-19
Живлення	230 В AC / 50 Гц ±10%
Споживана потужність	2,5 Вт
Навантаження виходу насоса ЦО	max 100 Вт
Навантаження виходу насоса ГВП	max 100 Вт
Навантаження виходу вентилятора	max 200 Вт
Діапазон вимірювання температури	0–99°C
Діапазон регулювання (програми F1–F4)	40–85°C
Діапазон регулювання (програма F5)	25–85°C
Температура вигасання котла	20–75°C
Час розпалювання	0–99 хв (регульований)
Час передуву	0–90 сек
Перерви передуву	1–15 хв
Програми налаштувань	5 (F1–F5, під різні види твердого палива)
Датчик котла	NTC, кабель 0,6 м (у комплекті)
Датчик бойлера ГВП	NTC, кабель 3 м (у комплекті)
Аварійний термостат	90°C
Функція Антистоп	Так — насоси вмикаються кожні 14 днів на 15 сек
Функція Антизамерзання	Так — насос ЦО вмикається при 5°C
Підключення кімнатного термостата / програматора	Так — роз'єм RJ11
Клас захисту корпусу	IP 20
Довжина кабелю насоса ЦО	1,5 м
Довжина кабелю вентилятора	1,7 м
Довжина кабелю живлення	1,5 м
Температура навколишнього середовища	−10…+50°C
Температурна стійкість датчиків	−10…+120°C
Гарантія	24 міс. (побутове) / 12 міс. (комерційне)



🔄 CS-19 чи SP-32 PID — у чому різниця?

Обидва контролери керують одним вентилятором і двома насосами (ЦО + ГВП), але відрізняються за класом і підходом до налаштування:

Параметр	CS-19	SP-32 PID
Інтерфейс	✅ Сенсорний кольоровий дисплей	Кнопки + LCD
Програми під паливо	✅ 5 програм (F1–F5)	Немає (ручне налаштування)
Алгоритм вентилятора	Control Smart в F1–F4; ручний в F5	✅ Control Smart + PID за димовими газами
Датчик димових газів PT-1000	Немає	✅ Роз'єм вбудований (датчик окремо)
Навантаження насосів	100 Вт (кожен)	0,5 А (кожен) ≈ 115 Вт
Навантаження вентилятора	✅ 200 Вт	0,9 А ≈ 207 Вт
Датчик бойлера в комплекті	✅ Так — NTC, 3 м	Ні
Аварійний термостат	90°C	85°C (у комплекті)

Підказка щодо вибору: CS-19 — якщо важливий зручний сенсорний інтерфейс і готові програми під паливо без ручного налаштування. SP-32 PID — якщо потрібен точніший PID-алгоритм з контролем температури димових газів і економія палива важливіша за зручність інтерфейсу.



Який тип автоматики підійде саме вам?

CS-19 розрахований на систему з двома насосами (ЦО + ГВП) і одним вентилятором. Якщо у вас лише один насос і один вентилятор — достатньо простішої моделі.

➡️ Каталог автоматики для твердопаливних котлів



Питання та відповіді

Чим CS-19 відрізняється від SP-32 PID?
Обидва контролери керують вентилятором, насосом ЦО і насосом ГВП. Головні відмінності: CS-19 має сенсорний кольоровий дисплей і 5 готових програм під різні види палива — не потрібно вручну підбирати параметри вентилятора. SP-32 PID — кнопковий, але підтримує повноцінний PID-алгоритм із датчиком димових газів PT-1000, що дає точніший контроль горіння і економію палива.

Як вибрати правильну програму для свого палива?
У меню контролера доступні 5 програм. Програми F1–F4 — автоматичні: алгоритм Control Smart сам підлаштовує потужність вентилятора, температуру вмикання насоса ЦО і температуру вигасання залежно від заданої температури котла. Програма F5 — повністю ручне налаштування для досвідчених користувачів. Якщо спалюєте змішане паливо або невпевнені — почніть з програми для дров і спостерігайте за поведінкою котла перші 2–3 завантаження. Детальніше — в інструкції: CS-19 (PDF).

Як працює пріоритет нагріву бойлера ГВП?
При увімкненому пріоритеті спочатку нагрівається бойлер. Поки температура води в бойлері не досягне заданого значення, насос ЦО заблокований. Після досягнення потрібної температури ГВП вмикається насос ЦО. Кімнатний програматор не блокує нагрів ГВП — гаряча вода завжди в пріоритеті.

Які вентилятори сумісні з CS-19?
CS-19 керує нагнітальними вентиляторами з плавним регулюванням обертів. Вихід вентилятора розрахований на навантаження до 200 Вт — це покриває більшість стандартних моделей серій WPA, DP, RV. Варіанти дивіться в розділі Нагнітальні вентилятори для котлів.

Що таке функції Антистоп і Антизамерзання?
Антистоп захищає насоси від застоювання в міжсезоння: кожні 14 днів контролер автоматично запускає всі насоси на 15 секунд — навіть якщо котел не працює (за умови, що контролер увімкнений у мережу). Антизамерзання: при падінні температури теплоносія до 5°C автоматично вмикається насос ЦО для циркуляції і захисту системи від промерзання.

Що відбувається після відключення електрики?
CS-19 зберігає всі налаштування і обрану програму в енергонезалежній пам'яті. Після відновлення живлення контролер автоматично повертається до роботи з тими самими параметрами. Якщо за час відключення котел охолов нижче температури вигасання — контролер перейде в режим розпалювання.
