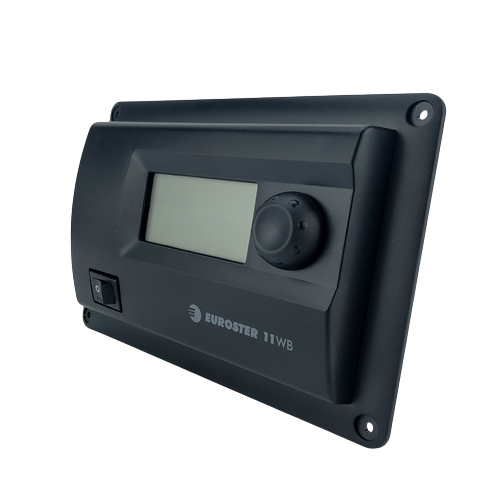

Автоматика для твердопаливних котлів Euroster 11WBZ

Контролер EUROSTER 11WBZ — польська автоматика для твердопаливних котлів із примусовою подачею повітря, розрахована на вбудований монтаж у корпус котла. Функціонально це аналог настінної моделі 11WB, але в іншому конструктиві. Прилад одночасно керує:

• плавною зміною обертів нагнітального вентилятора;
• насосом центрального опалення (ЦО);
• насосом гарячого водопостачання (ГВП / бойлер).

Корпус 11WBZ спроектований під посадкове місце всередині котла — контролер не займає окремого місця на стіні котельні. З'єднання проводів рознімні, що спрощує підключення й обслуговування. Керування — однією обертовою ручкою, без вкладених меню.



Як працює EUROSTER 11WBZ

Контролер одночасно контролює температуру теплоносія в котлі й воду в бойлері ГВП. На основі цих двох показань він плавно змінює швидкість вентилятора: чим ближче температура до заданої, тим повільніше крутиться вентилятор, а горіння відбувається рівномірніше, без різких стрибків і зайвого утворення сажі. Мінімальні й максимальні оберти вентилятора, а також тривалість і паузу продувок можна підлаштувати під конкретний котел і вид палива дослідним шляхом. Для бойлера доступний пріоритетний режим нагріву: спочатку прогрівається гаряча вода, а вже потім вмикається опалення будинку. Функція блокування не дозволяє насосу ЦО охолоджувати бойлер, поки той не досяг заданої температури. У літньому режимі контролер готує тільки гарячу воду, не займаючи контур опалення.

Круговий відео-огляд EUROSTER 11WBZ:

Інструкція — EUROSTER 11WBZ (PDF)



Функціонал EUROSTER 11WBZ

• Плавне регулювання обертів вентилятора залежно від температури котла
• Налаштування меж обертів вентилятора, часу продувки та паузи
• Керування насосами ЦО і ГВП
• Пріоритетний нагрів бойлера ГВП — або рівнозначна робота обох контурів
• Блокування насоса ЦО для захисту бойлера від охолодження
• Літній режим — гаряча вода без насоса опалення
• Функція Антизамерзання
• Антистоп — насоси самостійно провертаються на 30 сек кожні 14 днів
• Корекція показань датчиків
• Ручний тестовий запуск насосів і вентилятора
• Постійне підсвічування дисплея
• Анімація стану горіння на екрані
• Рознімні клемні з'єднання проводів
• Корпус під вбудований монтаж у котел



Технічні характеристики EUROSTER 11WBZ

Виробник	EUROSTER, Польща
Модель	11WBZ
Живлення	230 В AC / 50 Гц
Споживана потужність контролера	max 1,6 Вт
Навантаження виходу насосів	max 2 А / 230 В (кожен)
Навантаження виходу вентилятора	max 0,5 А / 115 В
Діапазон вимірювання температури	0…+100°C
Діапазон регулювання температури котла	+40…+80°C
Діапазон регулювання температури ЦО	+20…+80°C
Діапазон регулювання температури ГВП	+20…+70°C
Гістерезис	2…10°C (регульований)
Точність регулювання температури	1°C
Функція Антистоп	Так — кожні 14 днів, 30 сек
Функція Антизамерзання	Так
Дисплей	LCD з підсвічуванням, анімація горіння
Керування	Одна обертова ручка
Робоча температура середовища	+5…+40°C
Температура зберігання	0…+65°C
Габарити	175 × 53 × 114 мм
Сертифікація	CE (EMC, LVD, RoHS)
Артикул	11WBZ



Порівняння моделей EUROSTER 11W, 11WB і 11WBZ

Три контролери побудовані на одній логіці роботи, але відрізняються комплектом функцій і способом кріплення. Найпростіший 11W не має контуру ГВП — це варто врахувати перед покупкою.

Характеристика	EUROSTER 11W	EUROSTER 11WB	EUROSTER 11WBZ — ця модель
Насос ГВП / бойлер	❌ Немає — тільки насос ЦО	✅ Є, з пріоритетом нагріву	✅ Є, з пріоритетом нагріву
Кількість датчиків температури	1 (котел)	2 (котел + бойлер)	2 (котел + бойлер)
Спосіб монтажу	Настінний	Настінний	Вбудований у корпус котла
Керування	Обертова ручка	Обертова ручка	Обертова ручка
Навантаження виходу вентилятора	max 0,5 А	3 А сумарно на всі виходи	max 0,5 А
Навантаження виходу насосів	max 2 А (тільки ЦО)	3 А сумарно на всі виходи	max 2 А кожен (ЦО і ГВП)
Антистоп	✅ Так	✅ Так	✅ Так
Діапазон вимірювання температури	0…+110°C	0…+110°C	0…+100°C
Габарити	150×90×54 мм	150×90×54 мм	175×114×53 мм

Підказка щодо вибору: для системи без бойлера вистачить 11W. Якщо потрібне гаряче водопостачання і в котлі передбачене посадкове місце для вбудованого контролера — беріть 11WBZ. Немає такого місця або хочете розмістити блок окремо на стіні — тоді 11WB.



❓ Часті запитання

Чим 11WBZ відрізняється від настінного 11WB?
Набір функцій однаковий — той самий алгоритм регулювання вентилятора, ті самі режими роботи насосів, Антистоп і пріоритет ГВП. Відмінність суто конструктивна: 11WBZ виготовлений під посадкове місце всередині корпусу котла, а 11WB — під кріплення окремим блоком на стіні. Вибір залежить від того, чи є в котлі місце під вбудований контролер.

Чим 11WBZ відрізняється від простішої моделі 11W?
11W керує тільки вентилятором і насосом опалення, без бойлера ГВП. 11WBZ додатково має другий датчик температури й насос гарячої води, а також підтримує пріоритетний нагрів бойлера. Якщо у вашій системі є бойлер, простий 11W не підійде.

Як влаштований пріоритетний нагрів бойлера в 11WBZ?
Поки бойлер не досяг заданої температури, насос ЦО заблокований, а працює тільки насос ГВП. Як тільки вода в бойлері прогрілася — вмикається опалення будинку. Це запобігає ситуації, коли опалення «забирає» тепло у ще холодного бойлера.

Навіщо потрібен Антистоп і як він поводиться в міжсезоння?
Раз на 14 днів контролер автоматично на 30 секунд запускає обидва насоси, навіть якщо котел не працює — це запобігає закисанню ротора під час простою. Для коректної роботи функції контролер має весь час залишатися підключеним до мережі, включно з літнім періодом.

Яке навантаження витримує вихід вентилятора 11WBZ?
Вихід розрахований на 0,5 А / 230 В, тобто приблизно 115 Вт. Більшість стандартних нагнітальних вентиляторів для твердопаливних котлів у цей ліміт вкладаються, але перед підключенням варто звірити паспортне споживання струму вашого вентилятора.

Що відбувається з налаштуваннями після зникнення живлення?
Всі параметри зберігаються в енергонезалежній пам'яті. Після повернення напруги 11WBZ продовжує роботу з тими самими налаштуваннями без повторного програмування.
