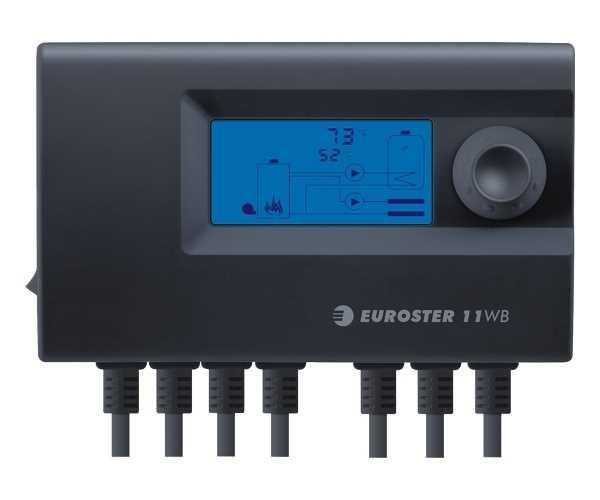

Автоматика для твердопаливних котлів Euroster 11WB

Контролер EUROSTER 11WB — польська автоматика для твердопаливних котлів з примусовим нагнітанням повітря. На відміну від базової моделі 11W, яка керує лише вентилятором і одним насосом, 11WB додатково обслуговує контур гарячого водопостачання. Прилад одночасно відповідає за:

• плавну зміну обертів нагнітального вентилятора;
• роботу насоса центрального опалення (ЦО);
• роботу насоса гарячого водопостачання (ГВП / бойлер).

Корпус контролера розрахований на настінне кріплення — його встановлюють окремо, поруч із котлом, а не всередину його корпусу (для вбудованого монтажу передбачена інша модель — 11WBZ). Усі налаштування виконуються однією обертовою ручкою, без багаторівневих меню.



Принцип роботи EUROSTER 11WB

Прилад безперервно зчитує температуру теплоносія в котлі та воду в бойлері ГВП і на основі цих двох показників регулює швидкість обертання вентилятора та черговість вмикання насосів. Коли температура котла наближається до встановленого значення, оберти вентилятора плавно зменшуються — це дає рівномірніше горіння, менше сажі та економніше витрачання палива порівняно з різким «увімкнув-вимкнув». Користувач сам задає межі зміни обертів вентилятора, а також тривалість і паузу продувок — параметри підбираються під конкретне паливо і конструкцію котла. Для бойлера ГВП можна ввімкнути пріоритетний нагрів (контролер спочатку доводить воду в бойлері до потрібної температури, а вже потім вмикає опалення) або залишити обидва контури рівноправними. Функція блокування не дає насосу ЦО забирати тепло з бойлера, якщо котел ще недостатньо прогрітий. Є й літній режим — гаряча вода готується без залучення контуру опалення будинку.

Круговий відео-огляд EUROSTER 11WB:

Інструкція — EUROSTER 11WB (PDF)



Що вміє EUROSTER 11WB

• Плавна зміна обертів вентилятора залежно від температури котла
• Регульовані межі обертів, час продувки та паузи між продувками
• Одночасне керування насосами ЦО і ГВП
• Пріоритетний нагрів бойлера ГВП — або паралельна робота обох контурів
• Блокування насоса ЦО для захисту бойлера від охолодження
• Літній режим — гаряча вода без вмикання опалення
• Функція Антизамерзання
• Антистоп — раз на 14 днів насоси на 30 секунд провертаються самостійно, щоб не закисати
• Корекція показань датчиків температури
• Тестовий запуск насосів і вентилятора вручну
• Постійне підсвічування дисплея за бажанням
• Індикація стану горіння анімацією на екрані
• Настінний монтаж — окремий блок біля котла, не вбудовується в нього



Технічні характеристики EUROSTER 11WB

Виробник	EUROSTER, Польща
Модель	11WB
Живлення	230 В AC / 50 Гц
Максимальне навантаження	3 А
Діапазон вимірювання температури	0…+110°C
Діапазон регулювання температури котла	+30…+80°C
Діапазон регулювання температури ЦО	+20…+80°C
Діапазон регулювання температури ГВП	+20…+70°C
Точність налаштування і відліку температури	1°C
Кількість незалежних датчиків температури	2 (котел + бойлер ГВП)
Функція Антистоп	Так — кожні 14 днів, 30 сек
Функція Антизамерзання	Так
Дисплей	LCD з підсвічуванням, анімація горіння
Керування	Одна обертова ручка
Спосіб монтажу	Настінний
Габарити (В × Ш × Г)	90 × 150 × 52 мм
Сертифікація	CE (EMC, LVD, RoHS)
Артикул	EUR11WB



Порівняння моделей EUROSTER 11W, 11WB і 11WBZ

Усі три контролери зроблені на одній платформі EUROSTER, але відрізняються набором функцій і способом установки. Головна відмінність 11W — він керує тільки вентилятором і насосом ЦО, без контуру ГВП.

Характеристика	EUROSTER 11W	EUROSTER 11WB — ця модель	EUROSTER 11WBZ
Насос ГВП / бойлер	❌ Немає — тільки насос ЦО	✅ Є, з пріоритетом нагріву	✅ Є, з пріоритетом нагріву
Кількість датчиків температури	1 (котел)	2 (котел + бойлер)	2 (котел + бойлер)
Спосіб монтажу	Настінний	Настінний	Вбудований у корпус котла
Керування	Обертова ручка	Обертова ручка	Обертова ручка
Навантаження виходу вентилятора	max 0,5 А	3 А сумарно на всі виходи	max 0,5 А
Навантаження виходу насосів	max 2 А (тільки ЦО)	3 А сумарно на всі виходи	max 2 А кожен (ЦО і ГВП)
Антистоп	✅ Так	✅ Так	✅ Так
Діапазон вимірювання температури	0…+110°C	0…+110°C	0…+100°C
Габарити	150×90×54 мм	150×90×54 мм	175×114×53 мм

Підказка щодо вибору: якщо у вас лише котел з опаленням будинку без бойлера — достатньо простого 11W. Якщо потрібне ще й гаряче водопостачання — беріть 11WB (настінний варіант) або 11WBZ (для вбудовування в котел, якщо в ньому є посадкове місце).



❓ Часті запитання

Чим 11WB відрізняється від 11WBZ?
За набором функцій контролери ідентичні — однаковий алгоритм регулювання, ті самі режими, Антистоп, пріоритет ГВП. Різниця лише в корпусі: 11WB розрахований на настінне кріплення окремо від котла, а 11WBZ виготовлений для встановлення прямо в корпус котла, там, де для цього передбачене посадкове місце. Якщо такого місця немає — обирайте 11WB.

Чим 11WB відрізняється від простішої моделі 11W?
11W керує лише вентилятором і одним насосом ЦО — контуру гарячої води у нього немає. 11WB додатково обслуговує насос бойлера ГВП, вміє тримати пріоритет нагріву гарячої води та має окремий датчик для бойлера. Якщо у вашій системі є бойлер — 11W не підійде, потрібен 11WB або 11WBZ.

Як працює пріоритетний нагрів бойлера?
Коли пріоритет увімкнено, контролер спершу доводить воду в бойлері до заданої температури, а насос ЦО в цей час стоїть. Щойно бойлер прогрівся — вмикається опалення будинку. Функція блокування додатково стежить, щоб насос ЦО не забирав тепло з недогрітого бойлера.

Що робить функція Антистоп поза сезоном?
Раз на 14 днів контролер самостійно запускає обидва насоси на 30 секунд, навіть якщо котел не топиться. Це не дає ротору насоса закиснути за час простою. Головна умова — контролер має залишатися під напругою протягом усього міжсезоння, інакше відлік не працює.

Як підібрати діапазон обертів вентилятора під свій котел?
У меню задаються мінімальні й максимальні оберти у відсотках, а також тривалість і пауза продувок. Контролер плавно веде оберти між цими межами залежно від того, наскільки близько температура котла до заданої. Значення підбираються дослідно під конкретне паливо і котел.

Що станеться з налаштуваннями після зникнення напруги?
Всі параметри зберігаються в пам'яті контролера. Після відновлення живлення 11WB продовжує роботу з тими самими налаштуваннями, без повторного програмування.
