Автоматика для твердопаливних котлів зі шнеком Inter Electronics IE-70 v1 T2

Автоматика Inter Electronics IE-70 v1 T2 — регулятор для твердопаливного котла зі шнековою або поршневою подачею

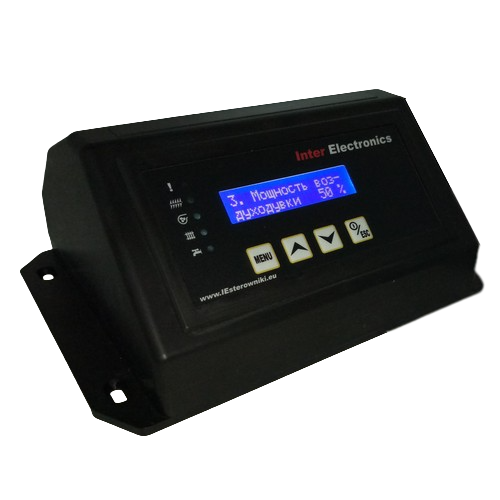

Контролер IE-70 v1 T2 виробництва Inter Electronics (Польща) призначений для регулювання температури твердопаливного котла з автоматичною подачею палива — шнеком або поршневим механізмом.

Автоматика керує:

— вентилятором нагнітання повітря (до 0,7 А);
— шнековим або поршневим механізмом подачі палива (до 0,7 А);
— циркуляційним насосом опалення (до 0,9 А);
— сумарне навантаження всіх виходів — не більше 500 Вт.

Контролер має заводські алгоритми регулювання, що заощаджують паливо, і водночас дозволяє вручну підлаштувати параметри під конкретний котел. Крім основного датчика теплоносія, в парі з ним працює незалежний аварійний біметалічний датчик — він захищає систему від перегріву, якщо основний датчик вийде з ладу. Окремий датчик на подавальному пристрої попереджає про спалах палива в шнеку.

Контролер оснащений входом для підключення кімнатного термостата-програматора — це дозволяє точніше тримати температуру в опалюваних приміщеннях за розкладом. Є також функція підрахунку кількості спаленого палива, яка допомагає оцінити ефективність налаштувань і економніше витрачати паливо.

Інструкція — Inter Electronics IE-70 v1 T2 (PDF)

Функції контролера IE-70 v1 T2

— цифровий LCD дисплей з індикацією режимів;
— підключення кімнатного термостата/програматора;
— підключення одного з додаткових датчиків — позиціонування поршня, зриву шпильки шнека з блокуванням, відкриття кришки резервуара палива;
— підрахунок кількості спаленого палива;
— налаштування мінімальних і максимальних обертів вентилятора;
— налаштування часу продувки і паузи між продуваннями котла;
— температура включення насоса опалення: +10…+80°C, регульований гістерезис 1…10°C;
— додатковий захист від перегріву і закипання — біметалічне термореле разом із датчиком температури;
— захист від загоряння палива — контроль температури шнека;
— автоматичне розпалювання — відсутнє (котел розпалюється вручну, контролер підключається до вже розпаленого джерела жару);
— функції Антистоп та Антизамерзання;
— звукова сигналізація при перегріві котла, пошкодженні датчиків, спалаху палива;
— збереження налаштувань при відключенні електроенергії;
— корпус адаптований до монтажу на котлі.

---

Технічні характеристики Inter Electronics IE-70 v1 T2

Параметр	Значення
Виробник	Inter Electronics, Польща
Модель	IE-70 v1 T2
Напруга мережі	220–240 В
Навантаження вентилятора	до 0,7 А
Навантаження шнека/поршня	до 0,7 А
Навантаження насоса опалення	до 0,9 А
Управління насосом ГВП	Немає
Автоматичне розпалювання	Немає
Діапазон вимірювання температури	0…+100°C
Захист від загоряння палива	Так — контроль температури шнека
Підрахунок спаленого палива	Так
Кімнатний програматор	Так
Датчик запобіжний (термічний)	Так
Функція Антистоп	Так
Функція Антизамерзання	Так

---



IE-70 v1 T2 та інша автоматика для шнекових котлів — порівняльна таблиця

IE-70 v1 T2 — базова модель лінійки, без насоса ГВП і без автоматичного розпалювання. Якщо потрібен другий насос для бойлера — дивіться IE-70 v2 T2 або SP-18z. Якщо котел живиться від пальника з автоматичним підпалом — це IE-76 v1 T2.

Параметр	IE-70 v1 T2 (ця модель)	SP-18z	IE-70 v2 T2	IE-76 v1 T2
Вентилятор	0,7 А	1 А (≈ 220 Вт)	0,7 А	не вказано в характеристиках
Шнек подачі палива	0,7 А	1,8 А (≈ 400 Вт)	0,8 А	не вказано в характеристиках
Насос ЦО	0,9 А	0,5 А (≈ 110 Вт)	0,7 А	не вказано в характеристиках
Насос ГВП	❌ Немає	✅ 0,5 А (≈ 110 Вт)	✅ 0,5 А	не вказано в характеристиках
Пріоритет ГВП	❌ Немає	✅ Є	✅ Є	не вказано в характеристиках
5 програм під паливо	❌ Немає	✅ Є	❌ Немає	не вказано в характеристиках
Автоматичне розпалювання	❌ Немає	❌ Немає	❌ Немає	✅ Є (керування електричною запальничкою)
Захист від загоряння палива (датчик шнека/бункера)	✅ Є	❌ Немає	✅ Є	✅ Є (захист бункера від загоряння)
Підрахунок спаленого палива	✅ Є	❌ Немає	✅ Є	не вказано (є лише індикатор рівня палива)
Кімнатний термостат/програматор	✅ Є	✅ Є (RJ11)	✅ Є	✅ Є

Підказка щодо вибору: IE-70 v1 T2 — якщо бойлер ГВП не потрібен, а важливий захист від загоряння палива і облік його витрати. SP-18z — якщо потрібні готові програми під конкретне паливо і пріоритет ГВП. IE-70 v2 T2 — якщо потрібен другий насос ГВП разом із захистом шнека і обліком палива. IE-76 v1 T2 — для котлів з пальниковою подачею й автоматичним розпалюванням.

---

Часті запитання

Чи є в IE-70 v1 T2 автоматичне розпалювання кнопкою?
Ні. Контролер керує вентилятором, шнеком і насосом опалення, але не має виходу на запальничку — розпалювання виконується вручну. Автоматичне розпалювання є лише в моделі IE-76 v1 T2.

Чи можна підключити насос ГВП до IE-70 v1 T2?
Ні, окремого виходу для насоса гарячого водопостачання в цій моделі немає. Якщо у вашій системі є бойлер непрямого нагріву, розгляньте IE-70 v2 T2 (два насоси) або KG Elektronik SP-18z.

Що робить датчик на шнеку?
Він контролює температуру подавального механізму і сигналізує про спалах палива в шнеку, автоматично блокуючи подачу — це базовий захист від зворотного прогоряння.

Що відбувається після відключення електрики?
Контролер зберігає всі налаштування в енергонезалежній пам'яті і після відновлення живлення продовжує роботу з тими самими параметрами.
