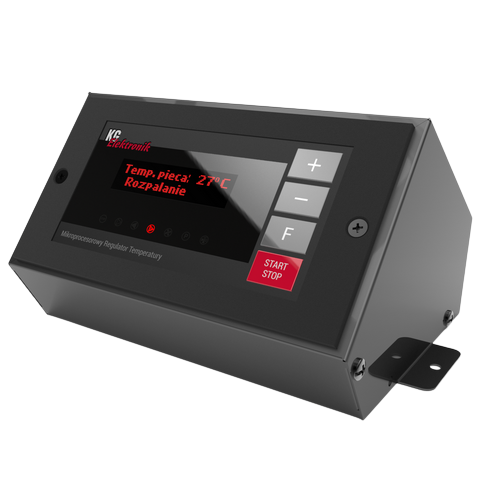

Контролер KG Elektronik SP-18z — автоматика для твердопаливного котла зі шнековою подачею

Польський мікропроцесорний контролер SP-18z створений для котлів з автоматичною шнековою подачею палива і додатковим контуром гарячого водопостачання.

Одночасно керує чотирма виконавчими пристроями:

— нагнітаючим вентилятором (до 1 А / 220 Вт);
— шнековим механізмом подачі палива (до 1,8 А / 400 Вт);
— циркуляційним насосом опалення ЦО (до 0,5 А / 110 Вт);
— насосом контуру ГВП / бойлера (до 0,5 А / 110 Вт).

Серед контролерів для шнекових котлів SP-18z — один із небагатьох варіантів, що одночасно обслуговує два насоси (ЦО і ГВП) разом зі шнеком. Якщо у вашій системі стоїть бойлер непрямого нагріву, а котел має шнекову подачу — це доречний вибір автоматики.

Від сенсорної моделі CS-18 контролер SP-18z відрізняється лише способом керування — тут встановлена мембранна кнопкова клавіатура замість сенсорного дисплея. Алгоритми роботи і можливості обох моделей повністю збігаються.

Як працює SP-18z

Контролер зчитує температуру теплоносія з датчика котла і на основі обраної програми та заданої температури регулює роботу вентилятора і частоту подачі палива шнеком. У пам'яті контролера — п'ять готових програм під основні види твердого палива: дрова, вугілля, тирсу та їх суміші. Досить обрати програму й виставити потрібну температуру — далі режими вентилятора та шнека контролер підбирає сам. Передбачено пріоритетний нагрів бойлера ГВП і літній режим, у якому насос ЦО відключається і працює лише контур гарячої води. Роз'єм RJ11 дозволяє підключити тижневий кімнатний програматор і автоматизувати опалення та підігрів води за розкладом.

Інструкція — KG Elektronik SP-18z (PDF)

Функції контролера SP-18z

— 5 програм під різні види палива — дрова, вугілля, тирса, підбирати параметри вручну не потрібно;
— керування насосами ЦО та ГВП;
— керування шнеком подачі палива;
— плавна регуляція обертів вентилятора;
— пріоритетний нагрів бойлера ГВП;
— літній режим — насос ЦО заблоковано, працює тільки контур ГВП;
— вихід RJ11 для тижневого кімнатного програматора;
— апаратний термостат 85°C — захист від перегріву;
— функції Антистоп та Антизамерзання;
— автоматичне розпалювання — відсутнє (контролер керує лише подачею палива і повітря, запалювання ручне або від існуючого джерела жару);
— збереження налаштувань при відключенні живлення;
— мембранна кнопкова клавіатура.

---

Технічні характеристики KG Elektronik SP-18z

Параметр	Значення
Виробник	KG Elektronik, Польща
Модель	SP-18z
Живлення	230 В AC / 50 Гц ±10%
Споживана потужність	2,5 Вт
Вихід вентилятора	до 1 А (≈ 220 Вт)
Вихід шнека	до 1,8 А (≈ 400 Вт)
Вихід насоса ЦО	до 0,5 А (≈ 110 Вт)
Вихід насоса ГВП	до 0,5 А (≈ 110 Вт)
Програми палива	5 (під різні види твердого палива)
Автоматичне розпалювання	Немає
Діапазон вимірювання температури	0…+99°C
Датчик котла	NTC, кабель 0,6 м (у комплекті)
Датчик бойлера ГВП	NTC, кабель 3 м (у комплекті)
Апаратний термостат	85°C
Кімнатний програматор	Так — роз'єм RJ11
Функція Антистоп	Так
Функція Антизамерзання	Так
Клас захисту	IP 20
Температура навколишнього середовища	−10…+50°C
Артикул	18z

---



SP-18z та автоматика Inter Electronics — порівняльна таблиця

Головна перевага SP-18z перед моделями Inter Electronics IE-70 v1 T2 і IE-70 v2 T2 — п'ять готових програм під конкретний вид палива та пріоритет ГВП. Натомість жодна з чотирьох моделей у таблиці, крім IE-76 v1 T2, не має автоматичного розпалювання — воно з'являється лише в IE-76 v1 T2 завдяки вбудованому електричному запальнику.

Параметр	SP-18z (ця модель)	IE-70 v1 T2	IE-70 v2 T2	IE-76 v1 T2
Вентилятор	1 А (≈ 220 Вт)	0,7 А	0,7 А	не вказано в характеристиках
Шнек подачі палива	1,8 А (≈ 400 Вт)	0,7 А	0,8 А	не вказано в характеристиках
Насос ЦО	0,5 А (≈ 110 Вт)	0,9 А	0,7 А	не вказано в характеристиках
Насос ГВП	✅ 0,5 А (≈ 110 Вт)	❌ Немає	✅ 0,5 А	не вказано в характеристиках
Пріоритет ГВП	✅ Є	❌ Немає	✅ Є	не вказано в характеристиках
5 програм під паливо	✅ Є	❌ Немає	❌ Немає	не вказано в характеристиках
Автоматичне розпалювання	❌ Немає	❌ Немає	❌ Немає	✅ Є (керування електричною запальничкою)
Захист від загоряння палива (датчик шнека/бункера)	❌ Немає	✅ Є	✅ Є	✅ Є (захист бункера від загоряння)
Підрахунок спаленого палива	❌ Немає	✅ Є	✅ Є	не вказано (є лише індикатор рівня палива)
Кімнатний термостат/програматор	✅ Є (RJ11)	✅ Є	✅ Є	✅ Є

Підказка щодо вибору: SP-18z — якщо в системі є бойлер непрямого нагріву і важливий другий насос ГВП разом із готовими програмами під конкретне паливо. IE-70 v1 T2 / IE-70 v2 T2 — якщо потрібен захист від загоряння палива і облік його витрати, а бойлер не використовується (або потрібен — тоді v2). IE-76 v1 T2 — якщо котел живиться від пальника з автоматичним розпалюванням і обертовою решіткою очищення, а не лише від класичного шнека з ручним підпалом.

---

Часті запитання

Чим SP-18z відрізняється від CS-18?
Це та сама електронна платформа з однаковим функціоналом. SP-18z оснащена мембранною кнопковою клавіатурою, CS-18 — сенсорним дисплеєм. Для вологого чи запиленого приміщення котельні мембранна клавіатура SP-18z практичніша.

Чи є в SP-18z автоматичне розпалювання кнопкою?
Ні. SP-18z керує лише подачею палива, повітрям і насосами — функції електричного запальника в контролері немає, розпалювання виконується вручну. Автоматичне розпалювання (керування електричною запальничкою) є в моделі IE-76 v1 T2, розрахованій на котли з пальниковою подачею до 25 кВт.

Чи є в SP-18z захист від загоряння палива у шнеку?
Ні. SP-18z виробництва KG Elektronik не має датчика температури на механізмі подачі, який стоїть у моделях Inter Electronics IE-70 v1 T2, IE-70 v2 T2 та IE-76 v1 T2. Якщо ваш котел схильний до зворотного прогоряння і виробник рекомендує такий датчик — розгляньте один із цих варіантів Inter Electronics.

Як працює пріоритет нагріву бойлера ГВП?
Коли пріоритет увімкнено, контролер спочатку доводить температуру бойлера до заданої, а насос ЦО в цей час заблокований. Після досягнення потрібної температури ГВП вмикається насос опалення. Кімнатний програматор не блокує нагрів ГВП — гаряча вода завжди має пріоритет.

Яке навантаження витримує вихід насоса?
Кожен із двох виходів (ЦО і ГВП) розрахований на 0,5 А (≈ 110 Вт при 230 В). Більшість побутових циркуляційних насосів споживають 25–80 Вт і вписуються в цей ліміт без проблем. Перед підключенням перевірте паспортне споживання свого насоса.

Що відбувається після відключення електрики?
SP-18z зберігає всі налаштування і обрану програму в енергонезалежній пам'яті. Після відновлення живлення контролер автоматично повертається до роботи з тими самими параметрами.
