Автоматика для насосів опалення Euroster 11EK

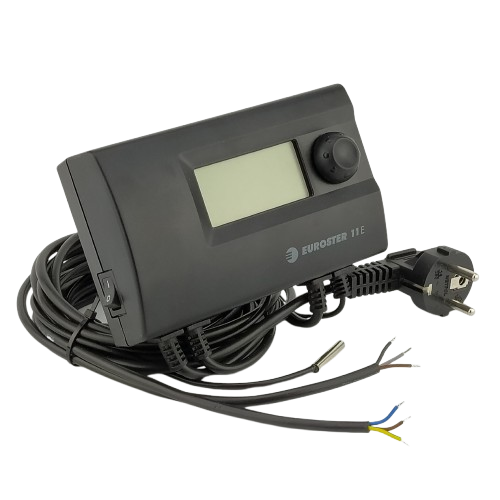

EUROSTER 11EK — електронний мікропроцесорний контролер для керування насосом центрального опалення (ЦО) або зарядним насосом бойлера гарячого водопостачання (ГВП).

Головна відмінність від EUROSTER 11E — наявність додаткового реле для керування котлом: газовим, електричним або іншим опалювальним обладнанням. Контролер оснащений РК-дисплеєм з підсвічуванням, системою Анти-Стоп, захистом від замерзання та функцією ручного тесту насоса.



Чим керує автоматика EUROSTER 11EK

EUROSTER 11EK працює в одному з двох режимів — вибір здійснюється при першому запуску:

• Насос ЦО — контролер вмикає циркуляційний насос центрального опалення, коли температура подачі перевищує задане значення. При згасанні полум'я в твердопаливному котлі насос автоматично вимикається;
• Насос ГВП — контролер підтримує задану температуру у баку-акумуляторі або системі гарячого водопостачання, вмикаючи зарядний насос, поки температура не досягне встановленого рівня.

Крім насоса, контролер керує додатковим виходом для джерела тепла: реле перемикається синхронно з насосом і може використовуватися для запуску газового котла або іншого опалювального обладнання.



Принцип роботи автоматики EUROSTER 11EK такий:

Контролер зчитує температуру з одного датчика та керує насосом і реле котла за заданими параметрами.

• у режимі ЦО: насос вмикається, коли температура котла перевищує задану більш ніж на половину гістерезису;
• у режимі ГВП: насос вмикається, коли температура бойлера падає нижче заданої більш ніж на половину гістерезису;
• вихід «Котел» перемикається синхронно зі станом насоса — для підключення підключається до місця кімнатного термостата газового котла (COM–NO);
• при аварійному падінні температури датчика до +4°C вмикається захист від замерзання — насос запускається примусово;
• при несправності датчика на дисплеї відображається помилка «Sh» (коротке замикання) або «OP» (обрив).



Функція Анти-Стоп

Контролер EUROSTER 11EK оснащений системою Анти-Стоп — захист від закисання ротора насоса під час тривалого простою між опалювальними сезонами. Кожні 14 днів контролер автоматично запускає насос на 30 секунд. Також насос запускається на 30 секунд при кожному увімкненні контролера. Для роботи функції контролер має залишатися увімкненим.



Керування та дисплей

Обслуговування контролера здійснюється однією поворотною ручкою. На РК-дисплеї з підсвічуванням відображаються: поточна температура, задане значення, стан насоса, режим роботи, активність Анти-Стоп та аварійні повідомлення. Підсвічування можна налаштувати на постійний режим або на автоматичне вимкнення через 1 хвилину після останньої дії.



Чим EUROSTER 11EK відрізняється від EUROSTER 11E

EUROSTER 11E та EUROSTER 11EK — майже ідентичні контролери з однаковими технічними характеристиками, одним датчиком і двома режимами роботи (ЦО або ГВП). Єдина, але принципова різниця:

Характеристика	EUROSTER 11E	EUROSTER 11EK
Керування насосом ЦО або ГВП	✅ Так	✅ Так
Додатковий вихід для керування котлом	❌ Немає	✅ Є (безпотенційний контакт, COM–NO–NC)
Функція Анти-Стоп	✅ Так (14 днів)	✅ Так (14 днів)
Захист від замерзання	✅ Так	✅ Так
Технічні характеристики	Ідентичні	Ідентичні



Коли обирати 11EK: якщо потрібно, щоб контролер вмикав/вимикав газовий котел одночасно з насосом — наприклад, у системі, де газовий котел є резервним або допоміжним джерелом тепла і не має власної автоматики запуску. Коли достатньо 11E: якщо потрібне лише керування насосом, без підключення котла до виходу контролера.



Де застосовується EUROSTER 11EK

• системи опалення з твердопаливними або газовими котлами — керування циркуляційним насосом ЦО з одночасним запуском котла;
• системи з бойлером ГВП — підтримання постійної температури у баку з одночасним керуванням додатковим джерелом тепла;
• системи, де газовий котел підключається як допоміжне або резервне джерело тепла — запуск через безпотенційний контакт (COM–NO);
• будь-яка система, де потрібно синхронізувати роботу насоса і котла одним пристроєм.



Технічні характеристики EUROSTER 11EK

Напруга живлення	230 В / 50 Гц
Максимальне навантаження виходу насоса	3 А / 230 В
Максимальне навантаження виходу котла	3 А / 230 В (безпотенційний контакт COM–NO–NC)
Споживана потужність контролера	1,6 Вт
Кількість керованих пристроїв	2 (насос ЦО або ГВП + вихід керування котлом)
Кількість датчиків температури	1 (кабель 1,5 м)
Діапазон вимірювання температури	-5…+120°C
Діапазон налаштування температури	+10…+80°C
Точність регулювання температури	1°C
Діапазон гістерезису	2…10°C
Захист від замерзання	є (активується при +4°C, вимикається при +6°C)
Функція Анти-Стоп	є (кожні 14 днів по 30 секунд)
Дисплей	РК з підсвічуванням
Клас захисту корпусу	IP40
Робоча температура навколишнього середовища	+5…+40°C
Температура зберігання	0…+65°C
Розміри (шир. / вис. / гл.)	150 × 90 × 52 мм
Вага (з кабелями)	0,54 кг
Виробник	Euroster, Польща
Гарантія	24 місяці



Комплект поставки

• Контролер EUROSTER 11EK
• Датчик температури (кабель 1,5 м)
• Притискна стрічка датчика
• Монтажні дюбелі
• Шаблон кріплення
• Інструкція з експлуатації та монтажу



📄 Інструкція

👉 Не впевнені, чи потрібен вам вихід керування котлом? Напишіть нам — підкажемо, який контролер підійде під вашу систему опалення. 📥 Завантажити інструкцію EUROSTER 11EK
