Комплект автоматики для котла SP-05 + WPA-120

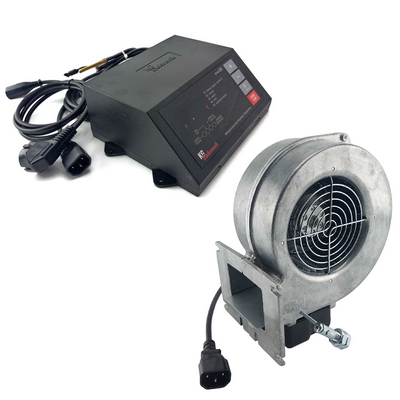

Комплект автоматики для котла: блок керування KG Elektronik SP-05LED + вентилятор MplusM WPA X2 — це технологічне рішення від провідних європейських виробників (Польща) для оптимізації роботи твердопаливних котлів потужністю до 40 кВт. Головна фішка цієї моделі — наявність 5 інтелектуальних алгоритмів під різне паливо та технології Control Smart, яка самостійно модулює силу наддуву, позбавляючи вас потреби постійно регулювати котел вручну.

Цей набір керує роботою таких компонентів:

• нагнітальна повітряна турбіна — MplusM WPA X2 (максимальна подача 255 м³/год, споживання двигуна 67 Вт);
• циркуляційна помпа водяного контуру (підключається безпосередньо до блоку, але купується окремо).

⚠️ Важливо: модифікація розрахована виключно на опалювальне обладнання з ручним завантаженням (дрова, торфобрикети, вугілля). Якщо у вас автоматизований котел із бункером і шнеком, вам необхідно обрати контролер із підтримкою керування мотор-редуктором подачі.

⚠️ Зверніть увагу на обмеження по потужності підключень: реле для турбіни в моделі SP-05LED витримує навантаження до 200 Вт (вентилятор WPA X2 споживає лише 67 Вт, тому тут є великий запас). Проте вихід на циркуляційний насос розрахований максимум на 100 Вт. Обов'язково перевірте робочі характеристики вашої помпи — її потужність не повинна перевищувати 100 Вт.

Кому ідеально підійде цей набір

✅ Комплект варто обрати, якщо:

• Теплова потужність вашого твердопаливного котла не перевищує 40 кВт.
• Конструкція агрегату передбачає наявність монтажного фланця для кріплення турбіни.
• Ваша система опалення має один насос циркуляції зі споживанням до 100 Вт.
• Ви чергуєте різні види палива (наприклад, дрова та вугілля) — блок SP-05LED має прошиті алгоритми для кожного з них.
• Ви плануєте додатково встановити кімнатний термостат для максимального комфорту.
• Вам потрібна безкомпромісна якість від відомого бренду KG Elektronik.

❌ Цей варіант вам не підійде, якщо:

• Номінальна потужність котла більша за 40 кВт (у цьому випадку потрібен продуктивніший нагнітач).
• Ваша помпа ЦО споживає понад 100 Вт — плата контролера може не витримати перевантаження.
• У системі змонтовано два і більше насоси (наприклад, окремий контур на бойлер непрямого нагріву).
• Ваш котел працює на пелетах з автоматичною подачею.

Технічні параметри та комплектація обладнання

5 розумних режимів SP-05LED: оптимізація під будь-яке паливо

Ключова перевага автоматики KG Elektronik перед бюджетними аналогами — відсутність необхідності глибокого ручного налаштування. Достатньо вибрати профіль, що відповідає вашому паливу:

• Режим F1 (Універсальний Control Smart для дров і вугілля) — автоматика сама зчитує динаміку нагріву та плавно знижує потужність вентилятора при наближенні до цільової температури. Виключає ризик інерційного перегріву та економить паливо.
• Режим F2 (Тільки дрова) — робота турбіни фіксується на рівні 20% + активуються періодичні продувки камери.
• Режим F3 (Тільки вугілля) — потужність вентилятора утримується на рівні 50% із регулярним продуванням.
• Режим F4 (Вугільний пил / дрібняк) — максимальний наддув на 100% потужності турбіни.
• Режим F5 (Ручний профіль) — повна свобода дій. Ви самі задаєте межу вмикання помпи, потужність обертів вентилятора, інтервали та тривалість продувок, час на розпалювання та температуру загасання.

Покроковий принцип роботи системи

Після включення контролер активує режим розпалювання з попередньо заданим таймером (від 0 до 99 хвилин). Якщо за цей час температура не почала зростати, прилад переходить у статус "загасання" та подає звуковий сигнал. При успішному розпалюванні в режимі F1 задіюється алгоритм Control Smart: нагнітач WPA X2 починає сповільнюватися на кожен градус наближення до норми, забезпечуючи стабільне, а не вибухове горіння.

Коли система прогріта до потрібного рівня, вентилятор вимикається і лише періодично вмикається для продувки топки (видалення газів та підтримка тління). Циркуляційний насос стартує автоматично по досягненню водою позначки 30–40°C (залежно від обраного режиму).

У разі критичної ситуації, коли котел нагрівається до 90°C, спрацьовує апаратний захист (термік): вентилятор миттєво знеструмлюється та лунає гучна тривога. Термік є багаторазовим і самостійно відновлює роботу після безпечного охолодження котла.

Що ще варто додати для безпеки опалювальної системи

Блок SP-05LED комутує одну циркуляційну помпу. Якщо вам необхідно облаштувати водяний контур, підберіть надійний варіант у нашому каталозі: циркуляційні насоси для котлів. (Нагадуємо: максимальна потужність вашого насоса має бути до 100 Вт).

Для дублювання електронних показників та візуального контролю тиску обов'язково встановлюйте механічні термометри та манометри.

Для збереження тяги та уникнення задимлення приміщення важливо перевіряти стан ізоляції дверцят. За потреби замініть ущільнювач — оберіть необхідний діаметр тут: термостійкий керамічний шнур.

Також ми пропонуємо оновити запірну фурнітуру: безпечна ручка для дверцят котла захистить від опіків під час підкидання дров.

❓ Часті запитання покупців

У чому різниця між контролерами SP-05LED та SP-05LCD?

Електричні характеристики, плата, 5 режимів палива та інтелектуальний алгоритм Control Smart у цих блоках абсолютно ідентичні. Основна відмінність полягає в панелі управління. Модель SP-05LED оснащена цифровим індикатором та світлодіодами режимів (просте кнопкове управління). А версія SP-05LCD має великий рідкокристалічний екран із детальним текстовим меню (при потребі уточніть у нас наявність та ціну). Якщо ви за економію та простоту — обирайте LED. Якщо любите візуалізацію процесів — LCD.

Для чого потрібен алгоритм Control Smart?

Це функція модуляції обертів (доступна в режимі F1). Вона не дозволяє турбіні працювати на 100% до останньої секунди. Чим ближче температура води до заданої, тим тихіше крутиться вентилятор. Це допомагає уникнути теплової інерції (коли ви задали 60°C, а котел по інерції розігнався до 70°C), забезпечує ідеальну підтримку мікроклімату та суттєво економить енергоносії.

Споживання мого циркуляційного насоса 130 Вт. Чи можу я підключити його до цього блоку?

Категорично ні. Реле управління насосом на платі SP-05LED має фізичне обмеження у 100 Вт. Підключення потужнішої помпи призведе до перегорання виходу та втрати гарантії. У такому випадку вам варто звернути увагу на іншу автоматику з вищим запасом потужності, яку можна знайти в нашому каталозі.

Чи сумісний цей блок із зовнішнім кімнатним термостатом?

Так. Плата SP-05LED має роз'єм для інтеграції з будь-яким класичним кімнатним термостатом або добовим програматором. Функція працює у всіх 5 профілях (F1-F5), дозволяючи котлу орієнтуватися на реальну температуру повітря у вашому домі.

Чи є циркуляційний насос у комплекті постачання?

Ні, у вартість набору входить лише мікропроцесорний блок та турбіна. Насос підбирається індивідуально під параметри вашої опалювальної траси в категорії: циркуляційні насоси.

Як дізнатися, чи підійде нагнітач до мого котла?

Набір розрахований на використання у твердопаливних системах потужністю до 40 кВт. Вентилятор встановлюється на спеціальний фланець зольних дверцят. Перед замовленням виміряйте посадкове місце на котлі та порівняйте його з габаритами фланця турбіни MplusM WPA X2. Якщо потужність агрегату перевищує 40 кВт, вам необхідно купити продуктивнішу турбіну.
