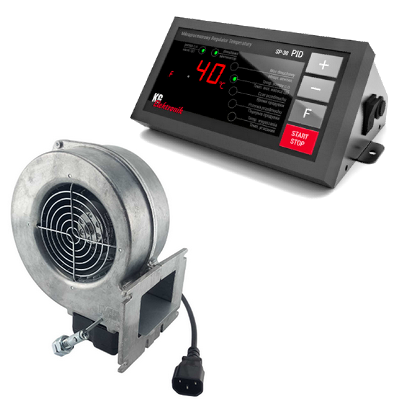

Комплект автоматики для котла SP-30 PID + WPA-120

Комплект складається з автоматики KG Elektronik SP-30 PID та нагнітального вентилятора MplusM WPA-120.

Автоматика керує насосом центрального опалення та вентилятором. В комплект входять всі потрібні датчики та кабелі для підключення.

Автоматика KG Elektronik SP-30 PID

- це інтелектуальний, простий у використанні, інноваційний за характеристиками контролер для якісного спалювання дров, вугілля, торфу та відходів деревообробки. Контролює роботу вентилятора наддуву і насоса ЦО, з можливістю підключення кімнатного термостата. Як додаткова опція є можливість підключення датчика димових газів PT-1000. Використання нового алгоритму роботи автоматики Smart Control дозволяє найкращим способом забезпечити оптимальні процеси горіння/тління для отримання максимального ККД котла.

Користувач має на вибір 2 види роботи вентилятора:

CS - автоматична плавна модуляція вентилятора;

STD – потужність вентилятора встановлюється користувачем у меню.

В опції CS автоматика сама автоматично зменшує роботу вентилятора при зростанні температури котла. Це захищає котел від температурних "ударів".

При підключенні датчика димових газів PT-1000 (не входить в комплект) автоматика буде автоматично контролювати температуру виведених відпрацьованих газів.

При температурі на виході з котла понад 150 градусів °C потужність вентилятора модулируемо зменшується і навпаки, так само панель LED блимає в залежності від потужності роботи вентилятора.

Зменшення потужності роботи вентилятора при зростанні температури мінімізує втрату тепла в котлі і системі, і сприяє економії палива до 20%.

Можливості:

• Якісний надійний дисплей LCD.

• Установка часу продувки і часу перерви між продуваннями котла.

• Захист від закипання і перегріву котла. Висновок окремого термостата.

• Модуляція обертів вентилятора.

• Можливість підключення кімнатного термостата/програматора.

• Можливість підключення датчика температури димових газів.

• Функція АНТИСТОП і АНТИЗАМЕРЗАННЯ.

• Звуковий сигнал тривоги.

Характеристики:

• Країна виробник:Польща

• Функції:Управління вентилятором, насосом ЦО

• Температура котла 25-90 °С

• Температура включення насоса ЦО 20-80 °С

• Температура згасання 20-75 °С

• Діапазон вимірюваних температур 0...99 °С

• Термостійкість датчика -10...+120 °С

• Температура навколишнього середовища -10...+50 °С

• Час розпалу: 15 хв .- 1 година.30 хв.

• Час продувки 0-90 сек.

• Перерва продувки 1-15 хв

• Допустиме навантаження виходу циркуляційного насоса 200 Вт

• Допустиме навантаження виходу вентилятора 200 Вт

• Споживана потужність 2 Вт

• Довжина кабелю підключення живлення 220 В: 155 см

• Довжина кабелю підключення вентилятора: 165 см

• Довжина кабелю підключення насоса ЦО: 155 см

• Довжина кабелю підключення вентилятора 1,8 м

• Довжина кабелю датчика температури: 100 см;

• Довжина кабелю датчика безпеки (битермик): 110 см.

• Датчик температури опалення мідний : довжина 50 мм, діаметр 6 мм

Інструкція –  sp30pid

!!! Зверніть увагу на те, що датчик температури димових газів не входить в комплект.
Його можна придбати окремо - https://teplopult.prom.ua/ua/p1437709030-datchik-temperatury-dymovyh.html

-----------------------------------------------------------------------------------------

Вентилятор MplusM WPA 120

Основна функція:

– це нагнітання повітря в камеру згоряння опалювального котла. Також дана модель може використовуватися для вентиляції приміщень і продування різноманітних каналів.

Вентилятор (турбіна) складається з корпусу, який виготовлений з алюмінієвого сплаву, крильчатки з лопатями виготовленої з оцинкованої сталі і двигуна який розташований в корпусі вентилятора.

Заслінка служить для запобігання попадання диму і залишкових продуктів горіння в приміщення, у випадку зворотної тяги. Під час нормальної роботи вентилятора, заслінка залишається відкритою за рахунок сили потоку повітря, який нагнітає турбіна.

Крильчатка захищена сталевим обмежувачем, він запобігає потраплянню великих предметів на лопаті турбіни.

Вентилятор працює в парі з автоматикою (блоком управління), який управляє оборотами турбіни. Зазвичай нагнітальні вентилятори кріпляться на нижню дверцята, попередньо знявши заслінку (якщо немає спеціального посадкового місця). Вентилятор підключається до контролера за допомогою кабелю, через який отримує живлення.

Переваги використання вентилятора MplusM WPA 120:

- збільшення коефіцієнта корисної дії опалювального приладу; -- економія палива (вентилятор не працює, коли температура в приміщенні оптимальна);

- автоматизм (немає необхідності управляти заслінкою).

• Інструкція –  wpa120 (EBM)
