Комплект автоматики для котла TAL RT-22 + NWS-75

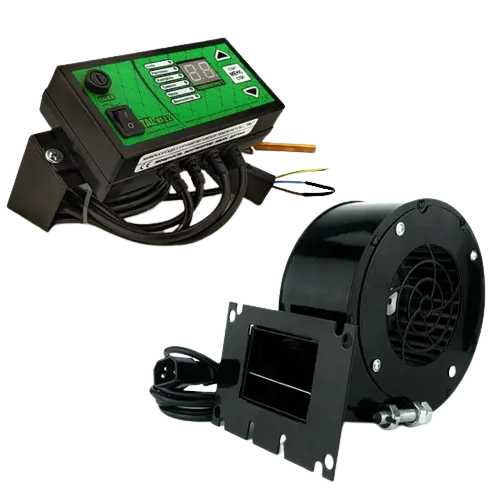

Комплект автоматики для котла: блок керування TAL RT-22 + нагнітальна турбіна Nowosolar NWS-75 — це готовий набір європейського обладнання від польських брендів, розрахований на оптимізацію роботи твердопаливних опалювальних агрегатів потужністю до 30 кВт. Обидва пристрої ідеально сумісні між собою за електричними та технічними параметрами, що дозволяє запустити систему автоматичного контролю горіння (на дровах, вугіллі чи брикетах) відразу після монтажу.

За допомогою цього набору автоматизується робота таких вузлів:

• нагнітальний вентилятор повітря — Nowosolar NWS-75 (ефективність 205 м³/год, споживання двигуна 80 Вт);
• циркуляційна помпа водяного контуру опалення (підключається до блоку, але купується окремо).

⚠️ Зверніть увагу: цей комплект спроєктований для опалювальних котлів із ручним завантаженням палива. Якщо у вашому розпорядженні котел з автоматичною подачею (пелетний або шнековий), вам знадобляться спеціалізовані контролери з функцією керування мотор-редуктором.

Критерії підбору: кому підійде це рішення

✅ Комплект ідеально сумісний, якщо:

• Номінальна теплопродуктивність котла не перевищує 30 кВт.
• На корпусі котла (на зольникових або завантажувальних дверцятах) є посадкове місце під вентилятор.
• В опалювальній системі задіяний один циркуляційний насос ЦО.
• Ви шукаєте максимально просте, зрозуміле в налаштуванні та надійне обладнання.
• Вам необхідне перевірене європейське рішення за доступною ціною без переплат за надлишковий функціонал.

❌ Цей варіант не підійде, якщо:

• Потужність вашого котла понад 30 кВт (тоді потрібна турбіна з вищою продуктивністю).
• Опалювальна схема має складну структуру з двома незалежними помпами (наприклад, окремо на радіатори та на бойлер ГВП).
• У вас встановлено автоматичний котел із бункером для палива.
• Вам обов'язково потрібна інтеграція з кімнатною електронікою — у такому разі краще вибрати контролер із підтримкою кімнатного термостата.

Технічні особливості та комплектація набору

Алгоритм роботи автоматики: крок за кроком

Після запуску кнопкою СТАРТ на панелі TAL RT-22 нагнітач NWS-75 починає роботу в режимі стартової продувки, параметри якої ви можете гнучко підкоригувати вручну. Коли теплоносій прогрівається до 35°C, прилад повністю переходить в автоматичний режим і підтримує заданий вами тепловий рівень у межах від 35 до 80°C.

Завдяки інтегрованій функції PID-регулювання (меню настроювання tO), блок починає поступово знижувати оберти крильчатки в міру того, як поточна температура наближається до встановленої. Це стабілізує фазу горіння та суттєво заощаджує дрова чи вугілля. Після досягнення цілі двигун зупиняється, а механічна заслінка турбіни під дією сили тяжіння опускається, перекриваючи подачу повітря.

Якщо температура води в сорочці котла досягне критичної позначки 90°C, увімкнеться багаторівневий захист: автоматика запустить звуковий сигнал тривоги, а на світлодіодному табло загориться індикатор ALARM.

Додаткові комплектуючі для систем опалення

Контролер TAL RT-22 розрахований на пряме підключення одного циркуляційного насоса. Якщо ваша помпа застаріла або ви створюєте новий контур, оберіть оптимальну модель у каталозі: циркуляційні насоси для котлів.

Для дублювання показників та гарантування безпеки рекомендуємо встановити механічні вимірювальні прилади: манометри та термометри для опалення.

Якщо ізоляційний матеріал на ревізійних люках або дверцятах вашого котла зносився, обов'язково замініть його для усунення задимлення котельні. Підібрати потрібний переріз можна в категорії: термостійкий керамічний шнур для котла.

Також радимо своєчасно міняти елементи фіксації дверцят — якісна ручка для дверцят котла забезпечить повну герметичність камери згоряння.

❓ Часті запитання

Чи підійде цей комплект для моєї марки котла?

Так, автоматика є абсолютно універсальною. Вона підходить для будь-якого класичного твердопаливного котла (шахтного, традиційного, тривалого горіння) потужністю до 30 кВт, який конструктивно адаптований під встановлення нагнітальної турбіни. Якщо потужність агрегату вища за 30 кВт, об'єму повітря може не вистачити, тому рекомендуємо вибрати потужніший вентилятор для котла.

Чому в комплекті постачається саме турбіна Nowosolar NWS-75?

Модель NWS-75 — це найбільш затребуваний та збалансований варіант для побутового сегмента котлів. При мінімальному споживанні енергії (80 Вт) вона видає чудову продуктивність (205 м³/год). Литий сталевий корпус та оцинковані лопаті стійкі до агресивних умов котельні, а наявність гравітаційного клапана захищає паливо від неконтрольованого прогорання в режимі очікування.

Чи входить циркуляційна помпа до комплекту постачання?

Ні, помпа в цей набір не входить. Блок керування TAL RT-22 оснащений вивідним кабелем та вбудованим алгоритмом для автоматичного увімкнення/вимкнення помпи. Саму циркуляційну помпу ви можете придбати окремо в нашому магазині в розділі: насоси циркуляційні.

Чи можна підключити кімнатний термостат або тижневий програматор до TAL RT-22?

Ні, у цій бюджетній модифікації технічно не передбачено плати та роз'ємів для підключення зовнішніх кімнатних терморегуляторів. Якщо для вас критично важливо керувати котлом за температурою повітря в будинку, рекомендуємо звернути увагу на контролери з відповідним функціоналом у нашій загальній категорії автоматики.

Як переконатися в тому, що параметри вентилятора підібрані правильно?

Головне правило — відповідність продуктивності турбіни тепловій потужності обладнання. Потік у 205 м³/год, який генерує NWS-75, є еталоном для стабільної роботи агрегатів до 30 кВт. Такий об'єм кисню забезпечує повноцінне спалювання палива без надлишкового видування тепла в димохід.

Що необхідно перевірити перед безпосереднім встановленням турбіни?

Перед монтажем обов'язково заміряйте габарити приєднувального вікна на вашому котлі та зіставте їх із розмірами монтажної рамки (фланця) вентилятора Nowosolar NWS-75. Це допоможе встановити вузол швидко, без свердління додаткових отворів та використання перехідників.
