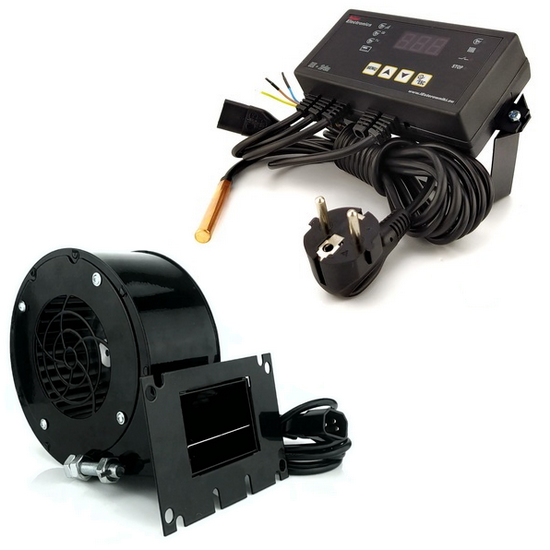

Комплект автоматики для котла IE-24n + NWS-75

Комплект керування твердопаливним котлом: контролер Inter Electronics IE-24n + турбіна Nowosolar NWS-75 — це надійне європейське обладнання від польських виробників, створене для оптимізації роботи опалювальних агрегатів потужністю до 30 кВт. На відміну від стандартних аналогів бюджетного сегмента, цей мікропроцесорний регулятор підтримує інтеграцію з кімнатним терморегулятором або добовим програматором. Це дає можливість налаштовувати роботу системи опалення не за температурою води в теплообміннику, а за фактичним кліматом у кімнатах.

За допомогою цього набору автоматизується робота таких вузлів:

• нагнітальна повітряна турбіна Nowosolar NWS-75 (ефективність 205 м³/год, потужність двигуна 80 Вт);
• циркуляційна помпа контуру опалення (купується та підключається окремо).

⚠️ Зверніть увагу: дана модифікація розрахована виключно на котли з ручним способом завантаження палива (дрова, вугілля, торфобрикет). Для агрегатів з автоматичною подачею (пелетних чи шнекових) потрібні контролери з функцією керування мотор-редуктором.

⚠️ Граничне сумарне електричне навантаження на блок керування становить 300 Вт. Потужність вентилятора NWS-75 дорівнює 80 Вт, що забезпечує значний запас міцності. Перед підключенням перевірте електричні параметри вашого циркуляційного насоса: разом із турбіною вони не повинні перевищувати ліміт у 300 Вт.

Критерії підбору: кому підійде це рішення

✅ Комплект ідеально сумісний, якщо:

• Номінальна потужність вашого дров'яного чи вугільного котла не перевищує 30 кВт.
• На дверцятах або зольнику передбачено монтажний фланець для встановлення турбіни.
• Схема опалення побудована з використанням однієї циркуляційної помпи ЦО.
• Ви плануєте підключити кімнатний термостат чи програматор для віддаленого контролю температури в будинку.
• Вам потрібна довговічна та проста в налаштуванні автоматика за лояльною ціною.

❌ Цей варіант не підійде, якщо:

• Потужність обладнання понад 30 кВт (у такому разі необхідна продуктивніша модель вентилятора).
• Опалювальна система містить кілька контурів із двома насосами (наприклад, ЦО + гаряче водопостачання ГВП).
• Використовується котел із паливним бункером і автоматичною подачею.
• Сумарна потужність помпи та вентилятора вища за 300 Вт.
• Вам потрібен преміальний контролер із великим рідкокристалічним екраном та точним PID-алгоритмом.

Технічні особливості та комплектація набору

Алгоритм роботи автоматики

Під час старту контролер IE-24n запускає вентилятор NWS-75 у режимі попередньої продувки для безпечного видалення залишків піролізних газів із камери згоряння. Далі автоматика гнучко змінює швидкість обертання крильчатки: чим ближче температура води до встановленого користувачем показника, тим менше повітря подається в топку. Це забезпечує плавне горіння та суттєву економію палива.

При прогріві системи до заданої межі блок запускає циркуляційну помпу опалення. Якщо ви підключили зовнішній кімнатний термостат, автоматика пріоритетно зважатиме на температуру повітря в житлових приміщеннях, усуваючи проблему перегріву будівлі у міжсезоння.

У разі виникнення аварійної ситуації та досягнення позначки 90°C, термодатчик активує захист: турбіна миттєво знеструмлюється, вмикається звуковий сигнал оповіщення, а механічний клапан нагнітача повністю блокує природну тягу.

Додаткові комплектуючі для систем опалення

Регулятор IE-24n розрахований на керування однією циркуляційною помпою. Якщо вам необхідно оновити цей вузол або зібрати систему з нуля, виберіть відповідну модель у нашому розділі: циркуляційні насоси для котлів.

Для візуального моніторингу робочих параметрів та тиску теплоносія радимо доукомплектувати систему вимірювальними приладами: манометри та термометри для опалення.

Якщо герметизуючий елемент на дверцятах вашого котла зносився чи пропускає дим, обов'язково замініть його перед початком холодів. Знайти якісний ущільнювач потрібної товщини можна тут: термостійкий керамічний шнур для котла.

Також зверніть увагу на фурнітуру запорів — надійна ручка для дверцят котла гарантує щільне притискання та убезпечить від випадкових опіків під час обслуговування топки.

❓ Часті запитання

Яка принципова різниця між контролером IE-24n та моделлю TAL RT-22?

Ключова перевага блоку IE-24n — наявність плати для підключення кімнатного термостата чи тижневого програматора. У моделі TAL RT-22 такої технічної можливості немає. Якщо ви хочете автоматизувати мікроклімат у кімнатах, варто обрати комплект з IE-24n. За іншими базовими параметрами (захист від закипання, керування однією помпою та вентилятором) пристрої подібні.

Яким чином підключається кімнатний терморегулятор до блоку IE-24n?

Для цього необхідно зняти захисну кришку на тильній стороні контролера, зафіксувати дроти від термостата у відповідних клемних колодках та активувати цей режим роботи через сервісне меню керування приладу згідно з інструкцією виробника.

У чому перевага нагнітача Nowosolar NWS-75 перед іншими моделями турбін?

Модель NWS-75 є оптимальним стандартом для опалювальних приладів до 30 кВт. Вона генерує повітряний потік у 205 м³/год при споживанні всього 80 Вт, що мінімізує навантаження на реле автоматики. Металевий лопатевий блок та литий сталевий корпус забезпечують тривалий термін експлуатації у важких умовах котелень. Наявність гравітаційної заслінки допомагає уникнути перевитрати дров та вугілля.

Чи постачається циркуляційний насос разом із цим комплектом?

Ні, помпа в цей набір не входить. Контролер містить лише вихідні дроти та алгоритм для автоматичного керування нею. Саму помпу ви можете підібрати під гідравлічні параметри свого будинку в категорії: насоси циркуляційні.

Як переконатися, що цей комплект підійде для мого опалювального пристрою?

Дане обладнання є універсальним і сумісне з будь-якими брендами класичних твердопаливних котлів потужністю до 30 кВт. Головне — наявність місця під монтаж турбіни. Якщо теплова потужність вашого котла перевищує 30 кВт, об'єму повітря від NWS-75 може не вистачити для ефективного спалювання палива, тому знадобиться потужніший вентилятор для котла.

Що слід перевірити перед купівлею та монтажем вентилятора?

Перед оформленням замовлення рекомендуємо виміряти габарити вікна подачі повітря на вашому котлі та порівняти їх із монтажною рамкою (фланцем) турбіни Nowosolar NWS-75. Це дозволить виконати монтаж швидко, без додаткового свердління нових отворів та переробки кріплень.
