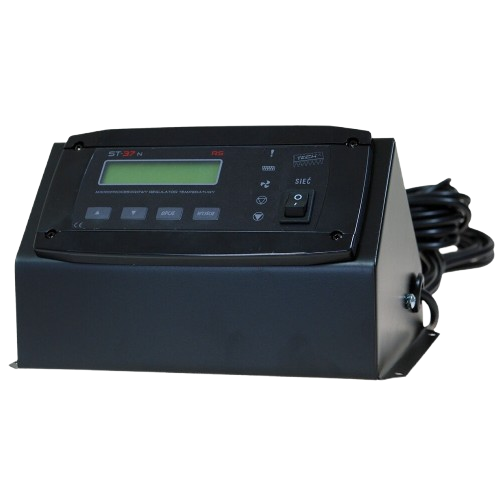

Регулятор температури до котла зі шнеком Tech ST-37n RS

Автоматика для твердопаливних котлів зі шнеком Tech ST-37n RS (1 вентилятор + 1 шнек + 2 насоси)

Tech ST-37n RS — мікропроцесорний регулятор польського виробника TECH STEROWNIKI для твердопаливних котлів з автоматичною подачею палива (шнековий або поршневий механізм). Модель замінює попередню версію ST-37 (без "N" і "RS") і додатково має вихід RS для підключення WiFi-модуля дистанційного керування.

Для кого призначена ця автоматика?
Tech ST-37n RS підійде власникам твердопаливних котлів зі шнековою або поршневою подачею палива, які хочуть автоматизувати процес горіння і мають у системі опалення бойлер непрямого нагріву (керує двома насосами — ЦО і ГВП). Підходить тим, хто цінує гнучкість налаштувань: п'ять режимів роботи, тижневе програмування температури та можливість дистанційного керування через GSM- або Wi-Fi-модуль (продаються окремо).

Як це працює?
Контролер вимірює температуру теплоносія в котлі й порівнює її із заданою. Поки температура нижча за задану, шнек подає паливо порціями (час подачі й час паузи налаштовуються під вид палива), а вентилятор роздуває горіння з обраною користувачем силою нагнітання (10 ступенів). Коли задана температура досягнута — контролер переходить у режим підтримання: подача палива й вентилятор працюють короткими імпульсами, щоб підтримувати жар, не даючи котлу ні перегрітися, ні згаснути. Насоси вмикаються автоматично при досягненні температури включення — залежно від обраного режиму роботи (наприклад, "пріоритет бойлера" спочатку гріє воду для ГВП, а вже потім — контур опалення). Розпалювати котел потрібно вручну один раз — далі автоматика підтримує горіння самостійно.

Автоматика Tech ST-37n RS управляє:

— вентилятором нагнітання повітря (10 ступенів потужності);
— механізмом шнекової або поршневої подачі палива;
— циркуляційним насосом системи опалення (ЦО);
— насосом гарячого водопостачання (ГВП);
— опційно — двома триходовими клапанами через додаткові модулі ST-61 v4 або ST-431N.

Режими роботи:

— опалення будинку (тільки контур ЦО);
— пріоритет бойлера (спочатку гріє ГВП, потім ЦО);
— паралельна робота насосів (ЦО і ГВП одночасно);
— літній режим (тільки ГВП, без опалення);
— ручний режим (кожен елемент можна вмикати/вимикати незалежно — зручно для діагностики).

Функції та захисти:

— налаштування часу подачі й паузи шнека — під вид палива;
— окрема температура включення та гістерезис для насоса ЦО і насоса ГВП;
— тижневе програмування температури (у версіях з цією опцією);
— підключення кімнатного термостата (з RS-комунікацією або традиційного);
— можливість підключення модуля GSM ST-65 та Ethernet-модуля ST-505 для дистанційного керування;
— автоматичний контроль справності датчиків — при пошкодженні датчика ЦО/ГВП/шнека вмикається сигналізація, зупиняється подача і вентилятор, а насоси продовжують працювати незалежно для безпечного розведення гарячої води по контуру;
— незалежний біметалічний захист від закипання — відключає вентилятор і шнек при перевищенні 85°C на котлі;
— захист від закипання при пріоритеті бойлера;
— запобіжник 3,15 А.

Технічні характеристики:

⚠️ Навантаження виходу насоса ГВП виробник окремо в таблиці параметрів не вказує — судячи з конструкції, воно аналогічне до виходу насоса ЦО (до 1 А), але якщо для покупця це критично — уточнюйте у продавця.

➡️ Дивіться також: Вся автоматика для управління подачею палива

Часті запитання

Чи є автоматичне розпалювання кнопкою?
Ні, ця модель не має автоматичного розпалювання — підпал котла виконується вручну, автоматика лише регулює горіння після розпалювання. Єдина модель з автоматичним розпалюванням у нашому асортименті — Inter Electronics IE-76 v1 T2.

Що станеться, якщо датчик температури вийде з ладу?
Контролер автоматично зафіксує несправність, увімкне звукову сигналізацію з повідомленням на дисплеї, зупинить подачу палива й вентилятор, а обидва насоси продовжать працювати незалежно, щоб безпечно розвести гарячий теплоносій по системі.

Чи можна керувати автоматикою дистанційно?
Так, за допомогою додаткових модулів (продаються окремо): GSM-модуль ST-65 або Ethernet-модуль ST-505 для керування через інтернет/додаток, а також підключення кімнатного регулятора ST-296/ST-298 через вихід RS.

Що відбувається після відключення електрики?
Контролер зберігає всі налаштування, зроблені користувачем, у пам'яті і після відновлення живлення продовжує роботу з тими самими параметрами.
