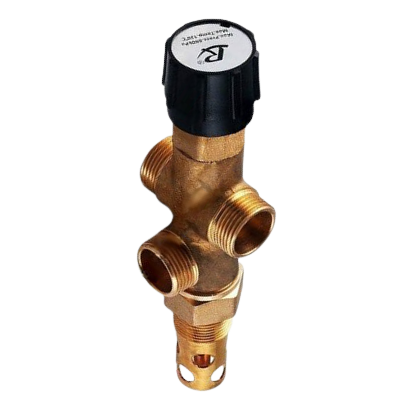

Клапан захисту від перегріву двоходовий термостатичний Regulus DBV1 в теплоізоляції

Двохходовий захисний клапан від перегріву котла Regulus DBV 1 — термостатичний захисний клапан чеського виробника Regulus для систем опалення з твердопаливними котлами без вбудованого охолоджувального теплообмінника.

При досягненні критичної температури теплоносія клапан автоматично скидає перегріту воду з котла у каналізацію і одночасно подає холодну водопровідну воду замість неї — знижуючи температуру та захищаючи котел від аварії.

Як працює Regulus DBV 1

DBV 1 — це двохходовий клапан з вбудованим термостатичним елементом. В нормальному режимі роботи обидва ходи закриті і клапан не втручається у роботу системи.

При досягненні температури теплоносія 97 ± 2°C термостатичний елемент одночасно відкриває два канали:

• Випускний канал — перегрітий теплоносій скидається з котла у каналізацію;
• Впускний канал — холодна водопровідна вода подається у котел замість скинутого теплоносія.

Коли температура знижується нижче порогового значення — обидва канали автоматично закриваються.

ВАЖЛИВО: Клапан DBV 1 не замінює запобіжний клапан котла. Обидва пристрої виконують різні функції і повинні встановлюватись разом. DBV 1 захищає від перегріву (температура), запобіжний клапан — від надлишкового тиску.

Як встановлюється Regulus DBV 1

Клапан встановлюється якомога ближче до виходу з котла — на подаючому трубопроводі. Монтажне положення: вертикально або горизонтально.

 УМОВИ МОНТАЖУ:

• При горизонтальному монтажі — патрубок виходу гарячого теплоносія повинен бути направлений вниз.

• При вертикальному монтажі — забороняється встановлювати клапан головою вниз.

• Мінімальний діаметр підключеного трубопроводу — DN 16.

На лінії підведення холодної водопровідної води до клапана обов’язково встановлюються (у порядку від мережі до клапана):

• фільтр грубого очищення;
• редукційний клапан (тиск холодної води — не більше 6 бар);
• зворотний клапан.

Зливний патрубок клапана виводиться у каналізацію — при спрацьовуванні скидається гарячий теплоносій.

Технічні характеристики Regulus DBV 1

* При параметрах холодної води: тиск 2 бари, температура 15°C.
