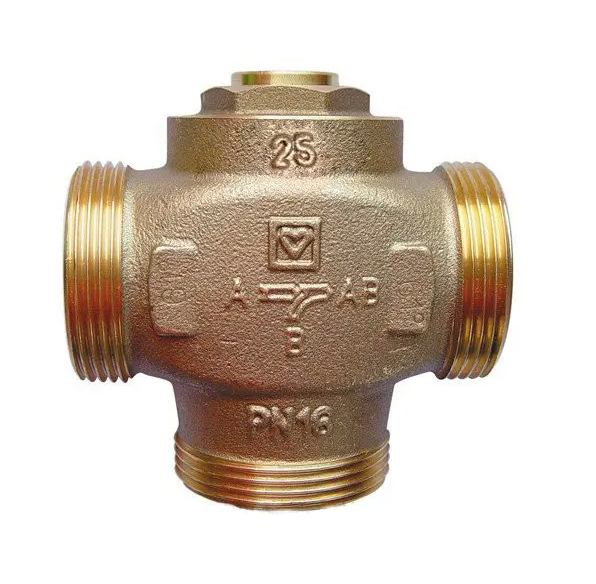

Триходовий змішувальний клапан HERZ Teplomix 55°C DN25 Ø1¼"

Клапан HERZ TEPLOMIX DN25, Ø1¼”, арт. 1776613 — це триходовий термостатичний змішувальний клапан для підвищення температури зворотної лінії твердопаливного котла.

Ця модель має функцію перекриття байпаса: байпас закривається приблизно при температурі змішування 63°C і знову відкривається приблизно при 55°C. Саме тому цю версію часто називають «55°C» — але правильніше описувати її як клапан із перекриттям байпаса.

Важливо: HERZ TEPLOMIX — це не класичний регулювальний або розподільний клапан. Це антиконденсаційний термозмішувальний клапан з вбудованим термостатичним елементом, який призначений насамперед для захисту твердопаливного котла від холодної обратки. Термоголовка і сервопривід йому не потрібні.

Для чого використовується HERZ TEPLOMIX DN25

HERZ TEPLOMIX DN25 арт. 1776613 застосовують в обв’язці твердопаливних котлів, де важливо не допустити повернення занадто холодної води в теплообмінник.

Клапан допомагає:

• підвищити температуру зворотної лінії котла;
• зменшити утворення конденсату в котлі;
• захистити теплообмінник від низькотемпературної корозії;
• зменшити ризик смолистих відкладень при роботі котла на низьких температурах;
• прискорити вихід котла на робочий режим після розпалювання;
• після прогріву системи обмежувати або перекривати байпас.

Як працює HERZ TEPLOMIX DN25, арт. 1776613

Вбудований у клапан термостатичний елемент реагує на температуру теплоносія та автоматично змінює напрямок потоку. Клапан не потребує електроживлення, термоголовки або сервоприводу.

Принцип роботи:

• при запуску котла, коли температура ще низька, зворотний потік системи через порт A закритий; вода по байпасу B без змішування надходить безпосередньо до котла — малий контур швидко прогрівається;
• коли температура зростає, клапан поступово відкриває потік від системи опалення через порт A, і холодніша вода з обратки змішується з гарячою водою з байпаса;
• при температурі змішування приблизно 63°C байпас B–AB закривається майже повністю;
• коли температура падає приблизно до 55°C — байпас знову відкривається, захищаючи котел від надто холодної зворотної лінії.

Монтаж потрібно виконувати суворо за напрямком потоку, який позначений стрілками на корпусі клапана.

Чим HERZ TEPLOMIX відрізняється від HERZ Calis

HERZ TEPLOMIX і HERZ Calis — це різні клапани для різних задач.

HERZ TEPLOMIX:

• призначений переважно для обв’язки твердопаливного котла;
• підвищує температуру зворотної лінії котла;
• захищає котел від конденсату та корозії;
• має вбудований термостатичний елемент із заводською логікою роботи;
• не потребує термоголовки, сервоприводу або електроживлення.

HERZ Calis:

• використовується для регулювання, розподілу або переключення потоку в системі;
• працює з термостатичною головкою, головкою з виносним датчиком або приводом;
• частіше застосовується в контурах опалення, теплої підлоги, радіаторних або розподільних схемах.

Простими словами: TEPLOMIX — для захисту твердопаливного котла по зворотній лінії. Calis — для керування потоком у контурах системи опалення.

Технічні характеристики + порівняння всіх моделей HERZ TEPLOMIX

Серія TEPLOMIX випускається у двох типорозмірах (DN25 і DN32) та у двох версіях роботи байпаса. Нижче — ключові відмінності, щоб обрати потрібну модель під конкретну систему.

Як обрати модель: DN25 — для підключення Ø1¼”, підходить для котлів меншої потужності або систем із меншим діаметром труб. Kvs прямого потоку 11 м³/год. DN32 — для підключення Ø1½”, більша пропускна здатність (Kvs 14 м³/год), підходить для продуктивніших систем. Щодо версії байпаса: арт. 1776613 / 1776614 (байпас з перекриттям) — байпас закривається ~при 63°C і відкривається ~при 55°C, балансувальний клапан не обов’язковий. Арт. 1776603 / 1776604 (фіксований байпас) — потребують балансувального клапана на байпасі, температура регулювання ~61°C.

Інструкція — Завантажити інструкцію HERZ TEPLOMIX

Важливо знати перед покупкою

• Це клапан для захисту котла, а не звичайний змішувач для теплої підлоги. Його головна задача — підвищення температури зворотної лінії твердопаливного котла.
• Це версія з перекриттям байпаса. Вона відрізняється від моделі 1776603, де байпас фіксований і не відключається.
• Температуру не можна виставити вручну — клапан працює від вбудованого термостатичного елемента із заводськими налаштуваннями.
• Для цієї версії балансувальний клапан на байпасі не є обов’язковим. Але остаточне рішення залежить від конкретної схеми системи.
• З’єднувачі замовляються окремо. Клапан має зовнішню різьбу під плоске ущільнення G 1¼”.
• Плоскі прокладки не входять у комплект — підбираються під конкретний спосіб підключення.
• Монтаж виконується за стрілками на корпусі. Неправильний напрямок потоку призведе до некоректної роботи.
