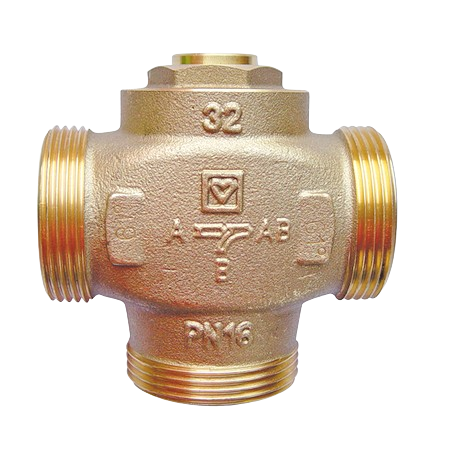

Триходовий змішувальний клапан HERZ Teplomix 61°C DN32 Ø1½"

Клапан HERZ TEPLOMIX DN32, Ø1½”, 61°C, арт. 1776604 — це триходовий термостатичний змішувальний клапан для підвищення температури зворотної лінії твердопаливного котла.

Клапан підтримує температуру зворотного потоку котла приблизно на рівні 61°C, автоматично змішуючи гарячу воду з подачі котла з холоднішою водою зі зворотної лінії системи опалення.

Важливо: HERZ TEPLOMIX — це не класичний регулювальний або розподільний клапан. Це антиконденсаційний термозмішувальний клапан з вбудованим термостатичним елементом, який призначений насамперед для захисту твердопаливного котла від холодної обратки. Термоголовка і сервопривід йому не потрібні.

Для чого використовується HERZ TEPLOMIX DN32

HERZ TEPLOMIX DN32 61°C застосовують в обв’язці твердопаливних котлів, де важливо не допустити повернення занадто холодної води в теплообмінник.

Клапан допомагає:

• підвищити температуру зворотної лінії котла;
• зменшити утворення конденсату в котлі;
• захистити теплообмінник від низькотемпературної корозії;
• зменшити ризик смолистих відкладень при роботі котла на низьких температурах;
• прискорити вихід котла на робочий режим після розпалювання;
• зробити роботу твердопаливного котла стабільнішою.

Як працює HERZ TEPLOMIX DN32 61°C

Вбудований у клапан термостатичний елемент вимірює температуру теплоносія на виході і автоматично змінює положення штока. Клапан не потребує електроживлення, термоголовки або сервоприводу.

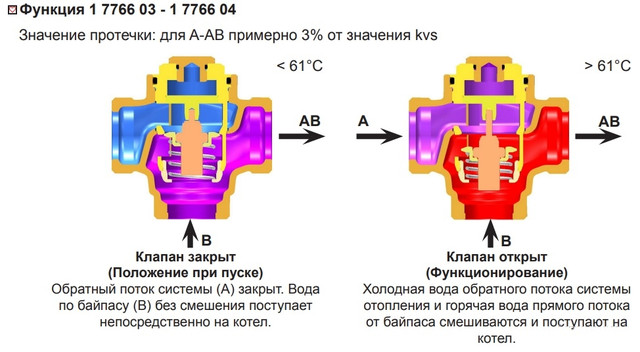

Принцип роботи:

• якщо температура нижча за 61°C — шток обмежує надходження холодної зворотної води із системи (порт A), і більша частина потоку надходить через байпас подачі (порт B); котел швидше прогрівається;
• якщо температура вища за 61°C — клапан поступово відкриває потік із системи (порт A), і котел починає активніше віддавати тепло в систему опалення;
• у цій версії байпас фіксований і повністю не перекривається — для правильної гідравліки виробник рекомендує встановлювати балансувальний клапан на байпасі.

Монтаж потрібно виконувати суворо за напрямком потоку, який позначений стрілками на корпусі клапана.

Чим HERZ TEPLOMIX відрізняється від HERZ Calis

HERZ TEPLOMIX і HERZ Calis — це різні клапани для різних задач.

HERZ TEPLOMIX:

• призначений переважно для обв’язки твердопаливного котла;
• підвищує температуру зворотної лінії котла;
• захищає котел від конденсату та корозії;
• має вбудований термостатичний елемент із заводською температурою;
• не потребує термоголовки, сервоприводу або електроживлення.
•

HERZ Calis:

• використовується для регулювання, розподілу або переключення потоку в системі;
• працює з термостатичною головкою, головкою з виносним датчиком або приводом;
• частіше застосовується в контурах опалення, теплої підлоги, радіаторних або розподільних схемах.

Простими словами: TEPLOMIX — для захисту твердопаливного котла по зворотній лінії. Calis — для керування потоком у контурах системи опалення.

Технічні характеристики і порівняння всіх моделей HERZ TEPLOMIX

Серія TEPLOMIX випускається у двох типорозмірах (DN25 і DN32) та у двох версіях роботи байпаса. Нижче — ключові відмінності, щоб обрати потрібну модель під конкретну систему.

Як обрати модель: DN25 — для підключення Ø1¼”, підходить для котлів меншої потужності або систем із меншим діаметром труб. Kvs прямого потоку 11 м³/год. DN32 — для підключення Ø1½”, більша пропускна здатність (Kvs 14 м³/год), підходить для продуктивніших систем. Щодо версії байпаса: арт. 1776604 / 1776603 (фіксований байпас) — потребують балансувального клапана на байпасі, температура регулювання ~61°C. Арт. 1776614 / 1776613 (байпас з перекриттям) — байпас закривається ~при 63°C і відкривається ~при 55°C, балансувальний клапан не обов’язковий.

 Інструкція — Завантажити інструкцію HERZ TEPLOMIX

Важливо перед покупкою

• Це клапан для захисту котла, а не звичайний змішувач для теплої підлоги. Його головна задача — підвищення температури зворотної лінії твердопаливного котла.
• Температура спрацьовування фіксована — близько 61°C. Її не можна виставити вручну, як на термоголовці.
• У версії 1776604 байпас фіксований і не перекривається. Для правильної гідравліки виробник рекомендує встановлювати балансувальний клапан на байпасі.
• З’єднувачі замовляються окремо. Клапан має зовнішню різьбу під плоске ущільнення G 1½”.
• Плоскі прокладки не входять у комплект — підбираються під конкретний спосіб підключення.
• Монтаж виконується за стрілками на корпусі. Неправильний напрямок потоку призведе до некоректної роботи.
