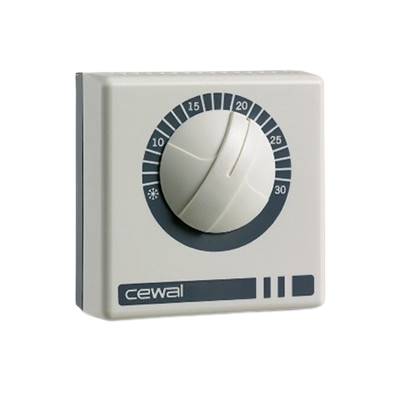

Механічний кімнатний регулятор температури Cewal RQ 10

Механічний термостат CEWAL RQ 10 — італійський кімнатний регулятор температури для автоматичного керування системою опалення або кондиціонування. На відміну від базової моделі RQ 01, тут встановлено переключаючий контакт з трьома клемами — це дозволяє реалізувати складніші схеми підключення, ніж просте вмикання/вимикання одного приладу.

Чутливий елемент — сильфон з пароподібним наповнювачем, контакти — срібні, переключаючого типу. Діапазон налаштування +5…+30°C, чутливість 1°C. Без виносних датчиків — реагує на температуру безпосередньо у місці встановлення.

Як працює CEWAL RQ 10

Термостат не потребує живлення — він механічний. Сильфон розширюється або стискається залежно від температури повітря і механічно перемикає срібні контакти:

при зниженні температури нижче заданої — спільний контакт (COM) з'єднується з нормально розімкненим виходом (NO), вмикаючи котел або насос;

при досягненні заданої температури — COM перемикається на нормально замкнений вихід (NC);

гістерезис близько 1°C запобігає частому перемиканню при незначних коливаннях температури.

Переключаючий контакт (SPDT), який має ця модель, відрізняється від простого розмикаючого тим, що має спільний контакт (COM) і одразу два виходи — нормально замкнений (NC) і нормально розімкнений (NO). Це дає можливість одночасно перемикати два кола: наприклад, вмикати опалення і вимикати охолодження одним рухом сильфона, або паралельно підключити сигнальну лампу. Простіший розмикаючий контакт (як у RQ 01 чи RQ 05) має лише два виводи, які або замкнені, або розімкнені — цього достатньо для більшості типових схем з одним котлом чи насосом.

Де застосовується

газові котли — підключення до входу кімнатного термостата для економії газу;

електрична тепла підлога — увімкнення/вимкнення за температурою повітря в кімнаті;

циркуляційні насоси опалення — увімкнення насоса залежно від потреби в теплі;

фанкойли та кондиціонери — керування охолодженням або обігрівом приміщення, зокрема схеми з перемиканням між двома контурами;

офіси, готелі, житлові будинки, цехи — будь-яке приміщення, де потрібна підтримка температури і гнучкіша схема підключення.

Де встановлювати термостат

Від правильного місця встановлення залежить точність підтримки температури. Рекомендується монтувати на висоті приблизно 1,5 м від підлоги у місці, що найкраще відображає середню температуру всього приміщення.

Уникайте встановлення поблизу дверей, вікон, радіаторів, прямих сонячних променів;

Уникайте місць з надмірною або повною відсутністю вентиляції;

термостат монтується у стандартну монтажну коробку з міжосьовою відстанню між отворами 60 мм або кріпиться безпосередньо до стіни.

Технічні характеристики CEWAL RQ 10

Модельний ряд CEWAL RQ – як вибрати

У каталозі представлено кілька моделей механічних термостатів. Ось головні відмінності між моделями CEWAL серії RQ:

Підказка щодо вибору: якщо потрібен просто термостат для газового котла без зайвих функцій — RQ01 або RQ10. Якщо важливо бачити чи працює котел — RQ05 або RQ20 з індикатором. Якщо хочете мати можливість повністю вимкнути термостат кнопкою не виймаючи з розетки — RQ30 або RQ35. Якщо система інерційна (тверде паливо, теплоакумулятор) і котел часто вмикається-вимикається — розгляньте термостати Arthermo з гістерезисом ~4°C.

👉 Переглянути всі механічні термостати в каталозі →

Інструкція

Не впевнені, яка модель підійде для вашої системи? Напишіть нам — підкажемо під конкретний котел або насос.

📥 Завантажити інструкцію – rq-instruct, rq-instruct2

Часті запитання

Чим механічний термостат відрізняється від електронного?
Механічний термостат не має мікросхем і не потребує налаштування через меню. Температура задається поворотною ручкою, а спрацювання відбувається механічно через сильфон. Це простіше, надійніше і не залежить від програмного забезпечення. Електронний термостат точніший і може мати тижневий програматор, але складніший у налаштуванні.

Чим RQ 10 відрізняється від RQ 01?
Обидва мають однаковий діапазон +5…+30°C і чутливість 1°C. Відмінність — у типі контактів: RQ 01 розмикаючий (2 клеми, вмикає/вимикає одне навантаження), RQ 10 переключаючий (3 клеми, дозволяє одночасно перемикати два кола).

Навіщо потрібен переключаючий контакт замість розмикаючого?
Переключаючий контакт (COM + NC + NO) дає гнучкіші схеми підключення: можна одночасно вмикати одне коло і вимикати інше, або паралельно підключити сигнальну лампу. Розмикаючий контакт простіший і достатній для типової схеми "один термостат — один котел".

Чи можна використовувати термостат для кондиціонера?
Так. CEWAL RQ 10 підтримує режим охолодження — у такому разі він вмикає кондиціонер при підвищенні температури вище заданої і вимикає після охолодження приміщення.

На якій висоті монтувати термостат?
Рекомендована висота — приблизно 1,5 м від підлоги, подалі від дверей, вікон, радіаторів і прямих сонячних променів. Від місця встановлення залежить точність вимірювання та комфортна температура в кімнаті.

Чи потрібне живлення для роботи термостата?
Ні. CEWAL RQ 10 — механічний пристрій. Він не споживає електроенергію для власної роботи, а лише перемикає контакт у ланцюзі керування котла чи насоса.
