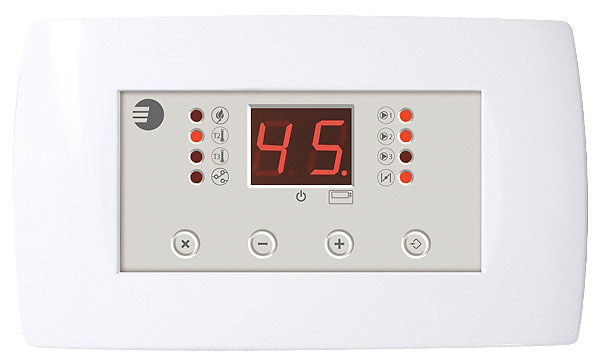

Автоматика для камінів Euroster 11K

Автоматика для камінів EUROSTER 11K — програмований контролер для опалювальних систем з каміном на водяній сорочці. Одночасно керує дросельною заслінкою і трьома насосами, тримає задану температуру каміна та узгоджує роботу всієї системи опалення.



Під які системи підходить EUROSTER 11K

Контролер вміє працювати за однією з трьох схем підключення — конкретну обирають залежно від того, як влаштована система опалення:

• Схема 1 — ЦО живиться через пластинчастий теплообмінник (2 насоси)
• Схема 2 — ЦО живиться через тепловий буфер-акумулятор (2 насоси)
• Схема 3 — одночасно зарядка бойлера ГВП і живлення ЦО через теплообмінник (3 насоси)

У кожній зі схем контролер регулює інтенсивність горіння, відкриваючи й закриваючи дросельну заслінку залежно від виміряної температури та сигналу кімнатного термостата.



Виходи контролера EUROSTER 11K

• TRANS — електропривід дросельної заслінки (230 В, тип «відкрито-закрито»)
• P1 — насос контуру пластинчастого теплообмінника
• P2 — насос подачі ЦО або завантаження буферної ємності
• P3 — насос завантаження бойлера ГВП (схема 3) або вихід сигналізації (схеми 1–2)
• AUX — безпотенціальний універсальний вихід для резервного джерела тепла, наприклад газового котла



⚠️ Яка дросельна заслінка підходить до EUROSTER 11K

Це варто перевірити ще до покупки — заслінки відрізняються типом приводу і напругою живлення.

EUROSTER 11K працює тільки із заслінками, що мають:

• Тип керування «відкрито-закрито» (двопозиційний привід, без плавного регулювання)
• Напругу живлення приводу 230 В / 50 Гц
• Функцію автоматичного закривання при знятті живлення (пружинний механізм повернення)

До EUROSTER 11K не можна підключати:

• Заслінки з приводом на 24 В або 12 В
• Заслінки з плавним (аналоговим чи ШІМ) регулюванням
• Заслінки, які не закриваються самі при зникненні живлення

Це принципово важливо для безпеки: якщо живлення зникає або контролер вимикається, заслінка має закритися сама і загасити камін. Заслінка без автоматичного закривання перетворює систему на небезпечну.



Додаткові можливості EUROSTER 11K

• Розпалювання — при старті заслінка відкривається повністю, щоб камін розгорівся швидше. Якщо за годину задана температура так і не досягнута, заслінка закривається автоматично.
• Температура витримки — коли попиту на тепло немає (контакт RT розімкнутий), камін підтримується на мінімальній температурі, не гаснучи повністю.
• Вхід кімнатного термостата (RT) — за сигналом термостата контролер відкриває заслінку до робочої температури і вмикає насос ЦО.
• Резервне джерело тепла (AUX) — газовий котел чи інше джерело підключається автоматично при недостатній температурі каміна або несправності датчика.
• Пріоритет ГВП — у схемі 3 контролер може першочергово гріти бойлер, притримуючи насос ЦО на регульовану паузу.
• Аварійне охолодження — при перевищенні критичної температури (за замовчуванням 80°C) заслінка закривається, а всі насоси вмикаються одночасно.
• Звукова сигналізація — спрацьовує при перевищенні тривожної температури (за замовчуванням 90°C).
• Анти-СТОП — раз на 2 тижні насоси самі провертаються на 30 секунд, щоб не застоюватися.
• Збереження параметрів — усі налаштування залишаються в пам'яті після відключення живлення.

Каталожна картка — EUROSTER 11K (PDF)

Детальна інструкція — EUROSTER 11K (PDF)



Технічні характеристики EUROSTER 11K

Виробник	EUROSTER (P.H.P.U. AS), Польща
Модель	11K
Призначення	Камін з водяною сорочкою
Живлення	230 В / 50 Гц
Максимальна споживана потужність	4,3 Вт
Максимальне навантаження виходів (сумарно)	3 А / 230 В
Тип заслінки	«відкрито-закрито», 230 В, з автоматичним закриванням при знятті живлення
Кількість насосних виходів	3 (P1, P2, P3)
Вихід P3	NO + NC (може працювати як вихід сигналізації)
Вихід AUX	Безпотенціальний (NO+NC) — для газового котла або іншого джерела тепла
Кількість схем установки	3 (SC1, SC2, SC3)
Кількість датчиків температури	2 (S1 — камін, S2 — буфер/бойлер)
Діапазон вимірювання температури	0–99°C
Діапазон налаштування температури	20–85°C
Температура тривоги (звукова сигналізація)	85–95°C (за замовчуванням 90°C)
Критична температура (аварійне охолодження)	60–90°C (за замовчуванням 80°C)
Гістерезис	1–10°C (за замовчуванням 5°C)
Точність регулювання та показань	1°C
Функція Анти-СТОП	Так — насоси вмикаються кожні 2 тижні на 30 сек
Підключення кімнатного термостата	Так — тільки безпотенціальний контакт NO
Ступінь захисту	IP30, клас захисту II
Робоча температура навколишнього середовища	+5…+40°C
Монтаж	Коробка прихованого монтажу 4M

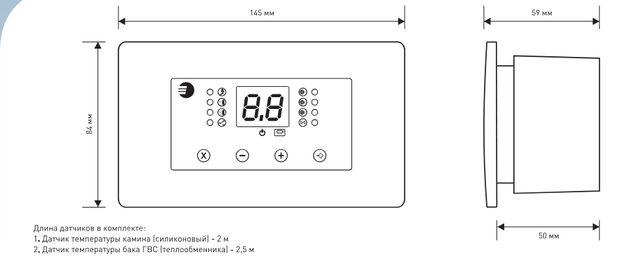

Розміри (Ш×В×Г)	145×84×59 мм
Датчик S1 (камін)	У комплекті, кабель 2 м із силіконовою ізоляцією
Датчик S2 (буфер/бойлер)	У комплекті, кабель 2,5 м



❓ Часті запитання

Яку дросельну заслінку можна підключити до EUROSTER 11K?
Тільки заслінки типу «відкрито-закрито» з приводом на 230 В / 50 Гц, які автоматично закриваються при зникненні живлення (пружинне повернення). Заслінки на 24 В чи 12 В, а також з плавним регулюванням — не підходять. Автоматичне закривання — обов'язкова умова безпеки: якщо контролер вимикається чи трапляється аварія, заслінка має сама перекрити подачу повітря і загасити камін.

Як контролер керує заслінкою?
Заслінка відкривається, коли температура водяної сорочки каміна нижча за задану, і закривається, коли температура наближається до цільового значення. Ціль залежить від стану кімнатного термостата: якщо є попит на тепло (RT замкнутий) — підтримується робоча температура (VREP, за замовчуванням 55°C); якщо попиту немає (RT розімкнутий) — температура витримки (tb, за замовчуванням 45°C), при якій камін не гасне, але активно і не гріє.

Чи можна підключити газовий котел як резерв?
Так, для цього призначений безпотенціальний вихід AUX (контакти COM і NO). Резервне джерело вмикається автоматично, якщо камін не прогрівається до заданої температури AUX, при відсутності живлення контролера або пошкодженні датчика. Вимикається, коли камін нагрівся або кімнатний термостат розімкнутий.

Яку схему установки обрати?
Це залежить від конфігурації системи: SC1 — тільки пластинчастий теплообмінник, без буфера і без бойлера; SC2 — є тепловий буфер-акумулятор; SC3 — є і теплообмінник, і бойлер ГВП одночасно. Схема задається параметром SC у сервісному меню контролера.

Чи підходить будь-який кімнатний термостат?
Ні, тільки термостат з безпотенціальним нормально розімкнутим контактом (NO). Термостати, що подають напругу на вихід, підключати не можна — це виведе контролер з ладу. Підключення виконується двожильним кабелем перерізом мінімум 2×0,75 мм² до клем RT.

Що відбувається при перегріві каміна?
Захист двоступеневий. При досягненні критичної температури (за замовчуванням 80°C) контролер закриває заслінку і одночасно запускає всі насоси для аварійного охолодження, а дисплей починає блимати. При досягненні температури тривоги (за замовчуванням 90°C) додатково вмикається звуковий сигнал і активується вихід AUX — резервне джерело приймає на себе надлишок тепла.
