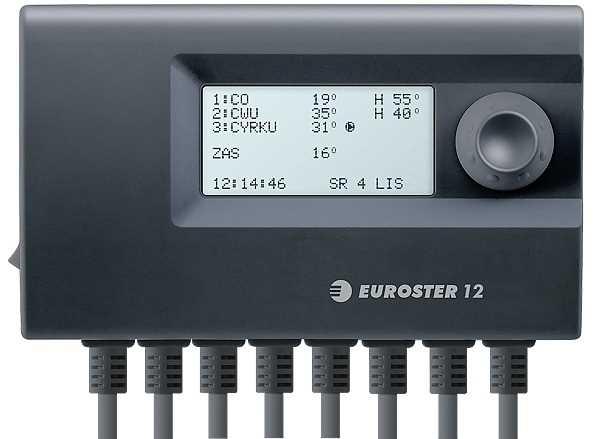

Автоматика для твердопаливних котлів Euroster 12

Euroster 12 — універсальний електронний контролер для керування системою опалення з трьома незалежними релейними виходами. Кожен вихід налаштовується окремо під потрібний режим роботи, що дозволяє пристосувати один пристрій до більшості опалювальних систем — без додаткового обладнання.

Контролер оснащений графічним РК-дисплеєм з підсвічуванням, тижневим програматором, функцією пріоритету ГВП, системою Анти-Стоп та захистом від перегріву кожного контуру.

Чим керує автоматика Euroster 12

Кожен із трьох виходів контролера налаштовується незалежно. Доступні режими роботи для кожного виходу:

• Насос ЦО — керування циркуляційним насосом центрального опалення за температурою подачі;
• Насос ГВП — керування зарядним насосом бойлера гарячого водопостачання;
• Циркуляція ГВП — керування насосом циркуляції контуру ГВП;
• Тепла підлога — керування насосом контуру теплої підлоги;
• Повітродувка — керування вентилятором наддуву котла (без регуляції обертів);
• Термостат — програмований термостат з режимом нагріву або охолодження;
• Тимчасова робота — циклічне увімкнення/вимкнення за заданим графіком часу.

Принцип роботи Euroster 12

Контролер зчитує температуру з чотирьох датчиків — датчика подачі та трьох датчиків контурів — і керує кожним виходом за заданими параметрами. На основі виміряних температур або тижневого графіка контролер вмикає та вимикає реле кожного виходу.

• насос ЦО вмикається, коли температура подачі досягає заданого значення включення;
• насос ГВП вмикається, коли температура бойлера падає нижче заданої і котел досить гарячий;
• тижневий графік дозволяє вимкнути будь-який контур у вибрані години та дні тижня;
• при перевищенні аварійної температури контролер подає звуковий сигнал і вимикає відповідний контур.

Функція Анти-Стоп

Контролер Euroster 12 оснащений системою Анти-Стоп — захист від закисання роторів насосів під час тривалого простою між опалювальними сезонами. Кожні 10 днів контролер автоматично запускає насоси на короткий час. Функція працює для контурів ЦО, ГВП, Циркуляція та Тепла підлога. Для роботи функції контролер має залишатися увімкненим.

Тижневий програматор

Кожен із трьох виходів має власний незалежний тижневий графік роботи. Графік дозволяє вимкнути будь-який контур у вибрані години кожного дня тижня — наприклад, вимикати насос ЦО вночі або вмикати нагрів ГВП лише у ранкові години.

Пріоритет ГВП

При увімкненому пріоритеті ГВП контролер тимчасово вимикає контури ЦО та теплої підлоги, щоб швидше нагріти бойлер до заданої температури. Після досягнення температури бойлера пріоритет знімається і всі контури повертаються до нормальної роботи. Час дії пріоритету та час паузи налаштовуються окремо.

Де застосовується Euroster 12

• системи опалення з твердопаливними котлами, де потрібно керувати насосом ЦО та повітродувкою одночасно;
• системи з бойлером ГВП — одночасне керування насосом ЦО та зарядним насосом бойлера;
• системи з теплою підлогою — окремий контур із захистом від перегріву;
• будь-яка комбінація трьох контурів із наведених вище режимів роботи.

Технічні характеристики Euroster 12

Комплект поставки

• Контролер Euroster 12
• Датчик температури подачі (кабель 1,5 м)
• Датчик температури контуру 1 (кабель 1,5 м)
• Датчик температури контуру 2 (кабель 3 м)
• Датчик температури контуру 3 (кабель 5 м)
• Притискні стрічки датчиків — 4 шт.
• Монтажні дюбелі — 2 шт.
• Шаблон кріплення
• Інструкція з експлуатації та монтажу
