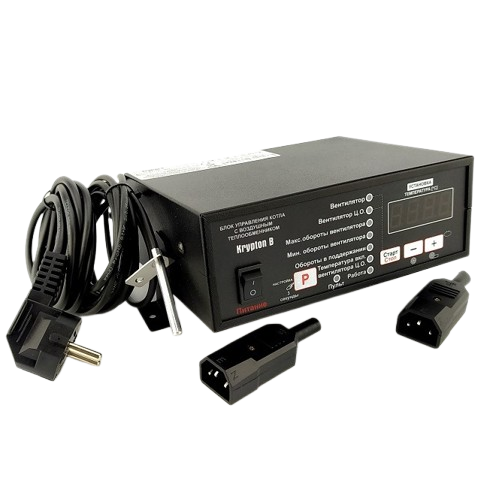

Автоматика для твердопаливних котлів Prond Krypton B

Автоматика PROND KRYPTON B — окремий тип контролера для твердопаливних котлів з повітряним теплообмінником: такий котел гріє не воду, а повітря, яке потім розноситься вентиляторами по приміщенню. KRYPTON B одночасно керує вентилятором камери згоряння і вентиляторами роздачі теплого повітря — всього до 3 вентиляторів на один контролер. Такий тип опалення добре підходить для дачі, гаража, майстерні, складу, СТО чи теплиці — будь-де, де водяна система незручна або небезпечна через промерзання труб узимку.



Чому повітряне опалення не боїться морозів

У повітряній системі просто немає теплоносія, який міг би замерзнути й розірвати трубу чи радіатор. Не треба зливати воду перед від'їздом узимку, доливати антифриз чи хвилюватися за систему під час тривалої відсутності на об'єкті. Котел нагрів повітря — вентилятор одразу подав його туди, куди потрібно.

Це особливо зручно для об'єктів, де людей немає постійно:

• Відсутність води в контурі виключає розмерзання взимку
• Не потрібно зливати теплоносій перед морозами
• Приміщення прогрівається швидко одразу після приїзду
• Монтаж простіший, ніж у водяної системи — без труб і радіаторів



Принцип роботи PROND KRYPTON B

Контролер одночасно обслуговує три вентилятори і тримає задану температуру котла за алгоритмом PID — тобто плавно, без різких перепадів.

• Вентилятор №1 (наддув) — нагнітає повітря в камеру згоряння і задає інтенсивність горіння палива.
• Вентилятор №2 — забирає нагріте котлом повітря і подає його в приміщення або у повітряний канал.
• Вентилятор №3 — розводить тепле повітря в другу зону, кімнату чи напрямок.

Завдяки трьом незалежним виходам можна розвести обігрів одразу по кількох зонах через повітроводи, а не тільки в одному приміщенні.



Де застосовують KRYPTON B

• Дача чи сезонний будинок — без води в системі морози не страшні, нічого зливати не потрібно.
• Гараж, майстерня — тепле повітря спрямовується прямо в робочу зону.
• Склад, СТО — вентилятори швидко розганяють тепло по великій площі.
• Кілька приміщень одночасно — повітроводи розводять тепло по різних кімнатах чи зонах.
• Теплиця — швидкий підйом температури без монтажу труб і радіаторів.



Підключення кімнатного термостата або панелі PILOT

Через роз'єм RJ12 до KRYPTON B підключається кімнатний термостат або виносна панель керування PILOT.

• Кімнатний термостат — котел орієнтується на температуру в приміщенні, а не тільки на температуру теплоносія
• Панель PILOT — винесене керування контролером
• Довжина кабелю до панелі PILOT — до 50 м (у версії з окремим живленням — до 200 м)

Круговий відео-огляд PROND KRYPTON B:

Інструкція — PROND KRYPTON B (PDF)

Сервісна інструкція — PROND KRYPTON B SERVICE (PDF)



Технічні характеристики PROND KRYPTON B

Виробник	PROND, Польща
Модель	KRYPTON B
Тип котла	Твердопаливний з повітряним теплообмінником
Живлення	230 В / 50 Гц
Споживана потужність	2 Вт
Кількість вентиляторів	до 3 шт.
Максимальне навантаження на вихід вентилятора	до 250 Вт (рекомендовано 150–200 Вт)
Алгоритм регулювання	PID
Діапазон встановлення температури	35–240°C
Діапазон вимірювання температури	0–250°C
Тип датчика температури	PT1000
Діапазон роботи датчика	0–150°C
Температура вмикання вентилятора гарячого повітря	25–70°C (налаштовується)
Температура аварійного термостата	250°C
Мінімальна установочна температура	30–60°C (сервісне налаштування)
Максимальна потужність вентилятора (сервіс)	6–80%
Мінімальна потужність вентилятора (сервіс)	1–85%
Підключення термостата / панелі PILOT	Так, роз'єм RJ12 (до 50 м / до 200 м)
Збереження налаштувань при відключенні живлення	Так
Звукова сигналізація	Так (аварія, несправність датчика)
Робоча температура навколишнього середовища	5–45°C
Довжина кабелю датчика	3 м
Монтаж	Зовнішній (на стіну або котел)



Як підібрати вентилятори під систему повітряного опалення

Вентилятори в такій системі виконують різні завдання, і кожен варто підбирати окремо:

• Вентилятор наддуву (подача повітря в камеру згоряння) — підбирається за параметрами конкретного котла в розділі нагнітальних вентиляторів.
• Вентилятори роздачі теплого повітря — підбираються за продуктивністю (м³/год) залежно від площі приміщення:
  • до 30 м² — 100–200 м³/год
  • 30–70 м² — 200–400 м³/год
  • понад 70 м² — від 400 м³/год і більше

Пам'ятайте про ліміт контролера — до 250 Вт на кожен вихід, а для стабільної тривалої роботи краще не перевищувати 150–200 Вт.

➔ Перейти в каталог вентиляторів



❓ Часті запитання

Чим повітряне опалення відрізняється від водяного?
У водяній системі котел гріє воду, яка рухається по трубах і радіаторах. У повітряній котел гріє повітря, а вентилятори одразу подають його в приміщення чи через повітроводи. Головний плюс повітряної схеми — відсутність води в контурі, а отже й ризику розморожування труб узимку. Це критично для об'єктів, де людей немає постійно.

Чи можна поставити KRYPTON B на звичайний водяний котел?
Ні. Контролер розроблений спеціально під котли з повітряним теплообмінником. Для водяної системи з радіаторами чи теплою підлогою потрібна інша автоматика — перегляньте каталог автоматики для опалення.

Що дає алгоритм PID у цьому контролері?
Замість простого «увімкнув-вимкнув» PID плавно змінює потужність вентилятора, враховуючи швидкість зміни температури. Завдяки цьому котел тримає задане значення без різких перепадів, горіння рівномірніше, а палива йде менше. Коефіцієнти PID (KP і KI) можна підлаштувати в сервісному меню під конкретний котел і вентилятор.

Скільки вентиляторів насправді потрібно?
Мінімум два: один на наддув у камеру згоряння, другий — на подачу теплого повітря в приміщення. Третій підключають, коли треба обігрівати ще одну зону чи кімнату. Контролер розрахований максимум на 3 вентилятори одночасно.

Чи підтримує KRYPTON B кімнатний термостат?
Так, через роз'єм RJ12 підключається будь-який кімнатний термостат з розмикаючим контактом, а також виносна панель PROND PILOT на відстані до 50 м (до 200 м у версії з окремим живленням). Це дозволяє орієнтувати роботу котла на температуру в кімнаті, а не тільки на температуру теплоносія.

Що станеться з налаштуваннями після зникнення напруги?
Усі параметри залишаються у вбудованій пам'яті контролера. Щойно живлення повертається, KRYPTON B продовжує роботу з тими самими налаштуваннями — повторно нічого налаштовувати не потрібно.
