Автоматика для насосів опалення Tech ST-20

Автоматика TECH ST-20 — механічний терморегулятор для автоматичного керування циркуляційним насосом системи центрального опалення (ЦО) виробництва польської компанії TECH Sterowniki.

Пристрій вмикає насос після прогріву котла до заданої температури та вимикає його після охолодження — без участі користувача.

На відміну від цифрових моделей, ST-20 не має дисплея та складного меню: температура запуску насоса задається одним поворотом ручки-потенціометра. Це робить регулятор максимально простим у встановленні та надійним в експлуатації.



Принцип роботи TECH ST-20

Датчик температури встановлюється на подавальній трубі котла. Регулятор відстежує температуру теплоносія та керує насосом автоматично:

• насос вмикається, коли температура теплоносія перевищує задане значення;
• насос вимикається, коли температура котла падає на 2°C нижче заданого порогу (гістерезис);
• гістерезис 2°C запобігає частому перемиканню насоса при незначних коливаннях температури, що продовжує його термін служби.

Такий алгоритм виключає роботу насоса при холодному або згаслому котлі. Це особливо важливо для твердопаливних систем: робота насоса при згаслому котлі призводить до швидкого охолодження радіаторів через природну тягу димоходу.

За даними виробника, залежно від інтенсивності використання котла, економія електроенергії може сягати до 60%.



Налаштування та керування

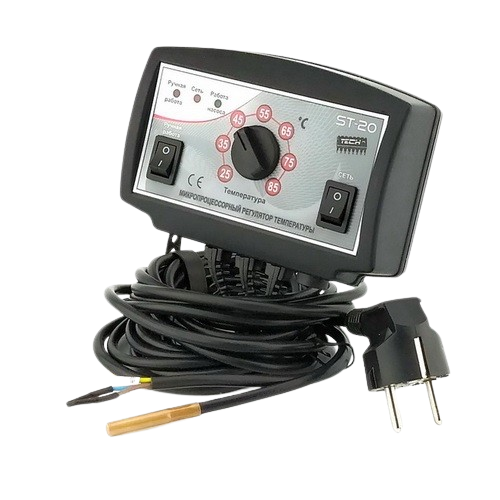

На корпусі регулятора розташовані потенціометр і два перемикачі:

• Потенціометр — встановлення температури запуску насоса в діапазоні 25…85°C;
• Перемикач живлення (ZASILANIE) — увімкнення/вимкнення регулятора, індикується діодом ЖИВЛЕННЯ;
• Перемикач ручної роботи (PRACA RĘCZNA) — примусовий запуск насоса незалежно від температури, індикується діодом РУЧНА РОБОТА.

Стан насоса відображається трьома світлодіодами: живлення (мережа), ручна робота та робота насоса.



Де застосовується TECH ST-20

• системи центрального опалення з твердопаливними котлами;
• системи опалення з газовими або електричними котлами без вбудованого керування насосом ЦО;
• будь-який контур ЦО, де потрібне просте автоматичне керування насосом за температурою котла без цифрового меню.

---

Технічні характеристики TECH ST-20

Виробник	TECH Sp.j., Польща
Напруга живлення	230 В / 50 Гц ±10%
Споживана потужність	1 Вт
Максимальне навантаження виходу насоса	1 А
Діапазон регулювання температури	25…85°C
Гістерезис	2°C (фіксований)
Точність вимірювання	±1°C
Довжина кабелю датчика	до 1,5 м
Температура навколишнього середовища	+5…+45°C
Запобіжник	трубчастий WT 1,6 А
Налаштування температури	механічний потенціометр
Ручний режим роботи насоса	є (окремий перемикач)
Індикація	3 світлодіоди: живлення, ручна робота, робота насоса
Дисплей	немає
Відповідність нормам	CE



Комплект поставки

• Регулятор TECH ST-20
• Датчик температури з кабелем до 1,5 м
• Затискний хомут для кріплення датчика
• Інструкція з експлуатації
