Автоматика для твердопаливних котлів Euroster 11W

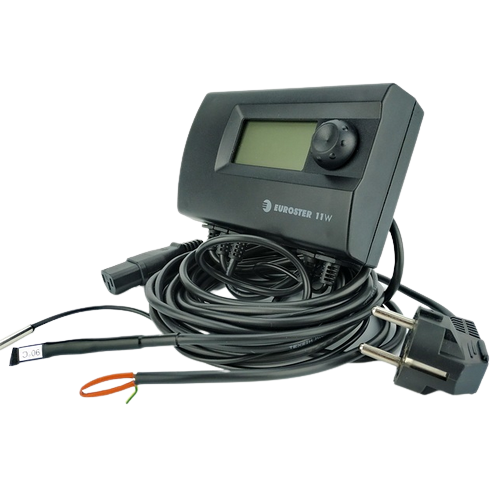

Euroster 11W

Це сучасний мікропроцесорний контролер, призначений для управління роботою твердопаливного котла і нагнітального вентилятора. Контролер вимірює температуру води в котлі і, залежно від температури, регулює приплив повітря в топку котла і управляє роботою циркуляційного насоса системи опалення.

     Користувач може коригувати наступні параметри:
1. Кінцева температура котла.
2. Гістерезис роботи нагнітального вентилятора.
3. Мінімальна потужність нагнітального вентилятора.
4. Максимальна потужність нагнітального вентилятора.
5. Час продувки.
6. Час перерви між продуваннями.
7. Температура включення насоса системи опалення.
8. Гістерезис насоса системи опалення.
9. Коригування показань температури.
10.Температура погашення котла.
11. Робота / Тест нагнітального вентилятора.
12.Робота / Тест насоса.

Температура котла утримується шляхом регулювання кількості подаваного повітря і шляхом управління роботою циркуляційного насоса системи опалення. В режимі розпалювання, коли температура низька і може настати запотівання котла, повітродувка працює з повною потужністю. Завдяки тому час розпалювання скорочено до мінімуму. Якщо температура котла близька до встановленої температури у діапазоні гістерезису, контролер плавно регулює приплив повітря. Діапазон регулювання потужності нагнітального вентилятора обмежений двома установками: мінімальна потужність і максимальна потужність. Перевищення температури котла викликає перехід до роботи з вентилятором. У цьому режимі нагнітальний вентилятор запускається тільки з метою видалення газів з топки, що виникли в результаті згоряння.

Параметри продування повинні бути визначені так, щоб температура котла знизилася до значення, при якому вентилятор працює з лінійною регуляцією обертань. Якщо температура котла перевищить тривожну температуру (90°C), проводиться повне вимикання вентилятора. Зниження температури котла нижче установки: температура погашення викликає вимикання повітродувки. Насос системи опалення працює далі, згідно установок. Циркуляційний насос системи опалення вмикається/вимикається при різниці температур гістерезису.

     Euroster 11W забезпечений системою АНТИСТОП, запобігає процес заїдання ротора невикористаного насоса. Після опалювального сезону контролер автоматично кожні 14 днів включає і приводить в пуск насос на 30 секунд. Щоб система діяла після опалювального сезону, контролер повинен залишатися включеним.

У разі перевищення тривожної температури (90°C) на датчику котла, відбувається вимикання нагнітального вентилятора до моменту зниження температури котла до 60°C.
Функція захисту проти замерзання стає активною, коли температура датчика впаде до -4°C, при цьому включається циркуляційний насос системи опалення.

• Інструкція EUROSTER 11W –  11w-instr
