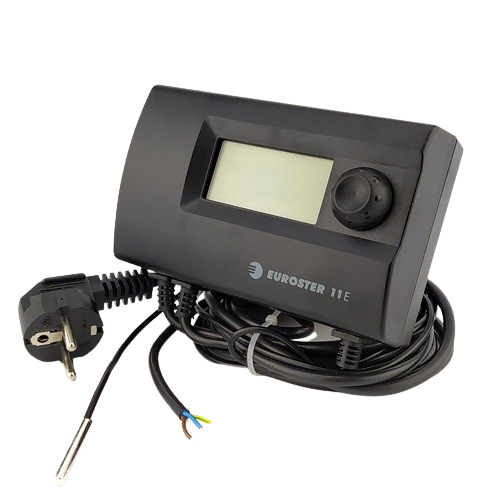

Автоматика для насосів опалення Euroster 11E

EUROSTER 11E — електронний мікропроцесорний контролер для керування насосом центрального опалення (ЦО) або зарядним насосом бойлера гарячого водопостачання (ГВП).

Один пристрій — два режими роботи: вибір здійснюється програмно, без перемикачів і додаткового обладнання. Контролер оснащений РК-дисплеєм з підсвічуванням, системою Анти-Стоп, захистом від замерзання та функцією ручного тесту насоса.



Чим керує EUROSTER 11E

EUROSTER 11E працює в одному з двох режимів — вибір здійснюється при першому запуску:

• Насос ЦО — контролер вмикає циркуляційний насос центрального опалення, коли температура подачі перевищує задане значення. При згасанні полум'я в твердопаливному котлі насос автоматично вимикається;
• Насос ГВП — контролер підтримує задану температуру у баку-акумуляторі або системі гарячого водопостачання, вмикаючи зарядний насос, поки температура не досягне встановленого рівня.



Принцип роботи EUROSTER 11E

Контролер зчитує температуру з одного датчика та керує насосом за заданими параметрами.

• у режимі ЦО: насос вмикається, коли температура котла перевищує задану більш ніж на половину гістерезису;
• у режимі ГВП: насос вмикається, коли температура бойлера падає нижче заданої більш ніж на половину гістерезису;
• при аварійному падінні температури датчика до +4°C вмикається захист від замерзання — насос запускається примусово;
• при несправності датчика на дисплеї відображається помилка «Sh» (коротке замикання) або «OP» (обрив).



Функція Анти-Стоп

Контролер EUROSTER 11E оснащений системою Анти-Стоп — захист від закисання ротора насоса під час тривалого простою між опалювальними сезонами. Кожні 14 днів контролер автоматично запускає насос на 30 секунд. Також насос запускається на 30 секунд при кожному увімкненні контролера. Для роботи функції контролер має залишатися увімкненим.



Керування та дисплей

Обслуговування контролера здійснюється однією поворотною ручкою. На РК-дисплеї з підсвічуванням відображаються: поточна температура, задане значення, стан насоса, режим роботи, активність Анти-Стоп та аварійні повідомлення. Підсвічування можна налаштувати на постійний режим або на автоматичне вимкнення через 1 хвилину після останньої дії.



Де застосовується EUROSTER 11E

• системи опалення з твердопаливними або газовими котлами — керування циркуляційним насосом ЦО;
• системи з бойлером ГВП — підтримання постійної температури у баку гарячого водопостачання;
• системи рециркуляції ГВП («третя труба») — керування насосом рециркуляції контуру ГВП.



Технічні характеристики EUROSTER 11E

Напруга живлення	230 В / 50 Гц
Максимальне навантаження виходу	3 А / 230 В
Споживана потужність контролера	1,6 Вт
Кількість керованих пристроїв	1 (насос ЦО або насос ГВП)
Кількість датчиків температури	1 (кабель 1,5 м)
Діапазон вимірювання температури	-5…+120°C
Діапазон налаштування температури	+10…+80°C
Точність регулювання температури	1°C
Діапазон гістерезису	2…10°C
Захист від замерзання	є (активується при +4°C, вимикається при +6°C)
Функція Анти-Стоп	є (кожні 14 днів по 30 секунд)
Дисплей	РК з підсвічуванням
Клас захисту корпусу	IP40, клас захисту II
Робоча температура навколишнього середовища	+5…+40°C
Температура зберігання	0…+65°C
Розміри (шир. / вис. / гл.)	150 × 90 × 52 мм
Вага (з кабелями)	0,54 кг
Виробник	Euroster, Польща
Гарантія	24 місяці



Комплект поставки

• Контролер EUROSTER 11E
• Датчик температури (кабель 1,5 м)
• Притискна стрічка датчика
• Монтажні дюбелі
• Шаблон кріплення
• Інструкція з експлуатації та монтажу
