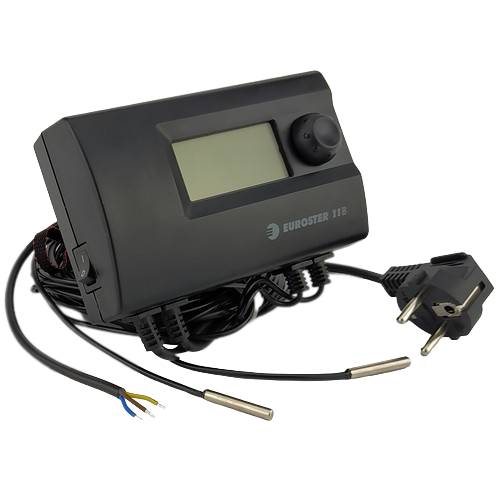

Автоматика для насосів опалення Euroster 11B

Euroster 11B — мікропроцесорний контролер зарядного насоса бойлера гарячого водопостачання (ГВП).

Пристрій постійно стежить за температурою котла і бойлера, вмикає насос коли температура бойлера падає, та захищає накопичувач від охолодження у разі низької температури або згасання котла.

Контролер оснащений РК-дисплеєм з анімованою індикацією стану котла, системою Анти-Стоп та захистом від розмноження бактерій (легіонела) при низькій температурі бойлера.



Чим керує Euroster 11B

Euroster 11B призначений для керування одним зарядним насосом бойлера ГВП. Контролер постійно порівнює температуру котла і бойлера та приймає рішення про вмикання насоса у два етапи:

• Перевірка температури бойлера — насос вмикається, якщо температура бойлера ГВП знизилась нижче заданої більш ніж на половину значення гістерезису;
• Перевірка температури котла — насос вмикається лише якщо котел достатньо гарячий, щоб нагрівати, а не охолоджувати бойлер (температура котла має перевищувати температуру бойлера на задану різницю + 3°C);
• Захист від охолодження — якщо котел згас або температура подачі надто низька, насос залишається вимкненим, щоб не охолоджувати бойлер.



Принцип роботи автоматики Euroster 11B

Контролер зчитує температуру з двох датчиків — датчика котла (джерела тепла) та датчика бойлера ГВП. На основі виміряних температур і заданих параметрів контролер вирішує, чи вмикати зарядний насос.

• насос вмикається, коли бойлер охолов і котел достатньо гарячий для нагріву;
• насос вимикається, коли бойлер досяг заданої температури або котел охолов;
• параметр «різниця температур» (налаштовується від 3 до 10°C) визначає мінімальний перегрів котла над бойлером для увімкнення насоса;
• при пошкодженні або відключенні датчика на дисплеї з'являється аварійне повідомлення «Sh» або «OP».



Функція Анти-Стоп

Контролер Euroster 11B оснащений системою Анти-Стоп — захист від закисання ротора насоса під час тривалого простою між опалювальними сезонами. Безпосередньо після увімкнення, а потім кожні 14 днів контролер автоматично запускає насос на 30 секунд. Під час роботи функції на дисплеї пульсує напис AS. Для роботи функції контролер має залишатися увімкненим.



Керування та дисплей

Обслуговування контролера здійснюється однією поворотною ручкою з кнопкою. На РК-дисплеї відображаються температура котла і бойлера, стан насоса, анімована індикація стану горіння в котлі (нормальна робота / прогрів / погашений), а також аварійні повідомлення. Усі параметри налаштовуються через пронумероване меню.



Де застосовується Euroster 11B

• системи з бойлером ГВП та будь-яким твердопаливним, газовим або іншим котлом — для автоматичного керування зарядним насосом бойлера;
• системи, де потрібен захист бойлера від охолодження при згасанні котла;
• міжсезонна експлуатація з функцією Анти-Стоп для збереження ресурсу насоса.



Технічні характеристики автоматики Euroster 11B

Напруга живлення	230 В / 50 Гц
Споживана потужність контролера	1,6 Вт (макс. 7 мА)
Максимальне навантаження виходу (насос)	3 А / 230 В
Кількість датчиків температури	2 (датчик котла + датчик бойлера ГВП)
Діапазон налаштування температури бойлера ГВП	+10…+70°C
Температура за замовчуванням (бойлер)	60°C
Діапазон гістерезису	2…10°C
Різниця температур котел/бойлер (надлишок)	3…10°C
Коригування показань датчиків	±5°C (окремо для кожного датчика)
Дисплей	РК з анімованою індикацією стану котла
Функція Анти-Стоп	є (кожні 14 днів, 30 секунд)
Ручне тестування насоса	є
Довжина кабелю датчика бойлера	5 м
Довжина кабелю датчика котла	1,5 м
Робоча температура навколишнього середовища	до +40°C
Розміри (шир. / вис. / гл.)	150 × 90 × 54 мм
Виробник	Euroster, Польща
Гарантія	24 місяці



Комплект поставки

• Контролер Euroster 11B
• Датчик температури бойлера ГВП (кабель 5 м)
• Датчик температури котла (кабель 1,5 м)
• Притискні стрічки датчиків
• Монтажні дюбелі
• Шаблон кріплення
• Інструкція з експлуатації та монтажу
