Автоматика для насосів опалення KG Elektronik CS-77С

Контролер KG Elektronik CS-77c — це цифрова автоматика польського виробника KG Elektronik для незалежного керування двома циркуляційними насосами: насосом системи опалення та насосом теплої підлоги (або ГВП):

— вмикає насос опалення при досягненні заданої температури котла, вимикає при охолодженні котла;

— керує другим насосом (теплої підлоги / ГВП) за двома незалежними межами — температурою вмикання (O) і вимикання (U);

— має функції АНТИСТОП та захист від замерзання.

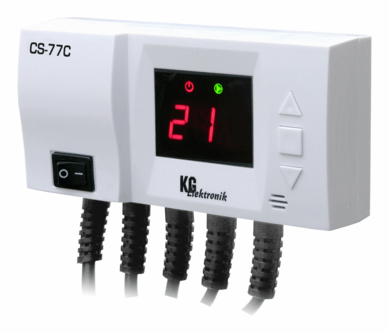

Автоматика KG Elektronik CS-77c для двох циркуляційних насосів

Контролер є двофункціональним пристроєм. CS-77c незалежно управляє двома насосами: циркуляційним насосом системи опалення та циркуляційним насосом теплої підлоги (або гарячого водопостачання).

Логіка роботи (приклад на цифрах): насос опалення вмикається, коли температура котла перевищує задану температуру запуску. Наприклад, якщо встановлено 60°C, то щойно котел нагріється до 60°C — насос опалення автоматично увімкнеться. Вимикається він не одразу при найменшому охолодженні, а лише коли котел охолоне на 2°C нижче заданого значення — тобто до 58°C (це вбудований фіксований гістерезис насоса ЦО, який запобігає частому клацанню реле). Таким чином, з контролером ваш насос не буде працювати без потреби, це забезпечить економію електроенергії, яка може досягати 60%, а також продовження терміну працездатності насоса.

Насос II (теплої підлоги / ГВП) працює за іншим принципом — реагує не на котел, а на температуру власного контуру, з двома окремими межами: O (вмикання) і U (вимикання). Наприклад, встановлено O = 40°C і U = 50°C. Теплоносій у контурі теплої підлоги холодний — 30°C. Щойно він нагріється до 40°C (O) — насос II увімкнеться. Він працюватиме, доки контур не нагріється до 50°C (U) — тоді насос вимкнеться. Температура котла при цьому взагалі не враховується — контролер стежить лише за станом самого контуру. На відміну від насоса ЦО, тут окремий гістерезис не потрібен — його роль виконують самі межі O і U.

Контролер CS-77c оснащений функціями: АНТИСТОП, яка запобігає застою насоса (кожні 14 днів насос вмикається на 15 сек), і функцією антифриз — захищає насос від замерзання води (при падінні температури нижче 5°C насос працює безперервно).

Такою потрібною функцією контролера є звукова сигналізація, яка сповіщає про дуже високу температуру. Сигналізація запускається у випадку, якщо температура, де встановлений датчик, перевищить 90°C.

Технічні характеристики KG Elektronik CS-77c:

Інструкція — KG Elektronik CS-77c (PDF)

💡 Корисно знати

CS-77c — автоматика з двома незалежними виходами для насосів: насос опалення керується за температурою котла (вмикається при нагріві, вимикається при охолодженні з урахуванням фіксованого гістерезису 2°C), а насос II (теплої підлоги або ГВП) керується за двома власними межами температури — незалежно від того, яка температура в котлі.

Ключова відмінність від контролерів з логікою "різниця температур": насос II реагує саме на абсолютні значення температури в своєму контурі, а не на те, наскільки котел гарячіший за бак. Це особливо зручно для теплої підлоги, де важливо тримати теплоносій у вузькому діапазоні, наприклад 35–45°C, незалежно від того, що відбувається в котлі.

CS-77c vs CS-08 — який обрати?

Обидві моделі керують двома насосами і коштують приблизно однаково. Різниця — у принципі роботи другого виходу (насоса теплої підлоги / ГВП):

CS-77c керує другим насосом за двома незалежними межами — окрема температура вмикання (O) і вимикання (U), не пов'язаними з температурою котла. Наприклад, при O = 40°C і U = 50°C: насос увімкнеться, щойно контур нагріється до 40°C, і вимкнеться при 50°C — незалежно від температури котла в цей момент. Це підходить для теплої підлоги або буферної ємності.

CS-08 керує другим насосом за різницею температур між котлом і баком: насос вмикається, коли котел гарячіший за бак на заданий гістерезис (10–30°C), і вимикається, коли температури зрівнюються або бак досягає максимуму. Наприклад, при H = 15°C і U = 55°C: бак 30°C, котел нагрівся до 45°C — насос вмикається. Це класична схема для бойлера непрямого нагріву. Також CS-08 має функцію пріоритету (P) і літній режим (L), яких немає в CS-77c.

Таблиця порівняння моделей CS-77c та CS-08:

Висновок: якщо у вас котел + тепла підлога або буферна ємність — обирайте CS-77c з незалежними межами вмикання/вимикання і функцією АНТИСТОП. Якщо котел + бойлер (ГВП) — обирайте CS-08 з логікою різниці температур і функцією пріоритету.

Якщо потрібне керування зі смартфона, розгляньте KG Elektronik CS-08 WiFi.

❓ Часті запитання

👉 Як працює насос теплої підлоги в CS-77c — що таке O і U?
O — температура вмикання насоса II (діапазон 10–80°C), U — температура вимикання (діапазон 10–80°C). Наприклад, встановлено O = 40°C і U = 50°C, а теплоносій у контурі холодний — 30°C. Щойно він нагріється до 40°C (O) — насос II увімкнеться і працюватиме, доки контур не нагріється до 50°C (U) — тоді насос вимкнеться. Ці межі не пов'язані з температурою котла — контролер стежить лише за температурою самого контуру, на відміну від CS-08, де другий насос реагує на різницю з котлом.

👉 Як налаштувати температуру вмикання і вимикання?
Утримання кнопки MENU відкриває меню налаштувань: спершу з'являється мигаюча літера C — це температура вмикання насоса ЦО, змінюється кнопками плюс/мінус. Повторне натискання MENU показує літеру O — температуру вмикання насоса II, ще раз — літеру U — температуру вимикання насоса II. Через кілька секунд бездіяльності контролер сам повертається в робочий режим.

👉 Що таке фіксований гістерезис 2°C у насоса ЦО?
Це запобіжник від частого клацання реле. Якщо задана температура вмикання насоса ЦО — 60°C, то вимикається насос не рівно при 60°C, а лише коли котел охолоне на 2°C нижче — до 58°C. Це стосується тільки насоса ЦО. Насос II (теплої підлоги / ГВП) окремого гістерезису не має — у нього цю роль виконують дві незалежні межі O і U.

👉 Що таке функція АНТИСТОП?
Це захист насоса від застою в міжсезоння. Приблизно кожні 14 днів контролер автоматично вмикає насос на 15 секунд — щоб він не "закис" від тривалого простою влітку. Це продовжує термін служби насоса.

👉 Чи є захист від замерзання?
Так. При падінні температури на датчику ЦО нижче 5°C насос центрального опалення вмикається і працює безперервно — незалежно від інших налаштувань. Це запобігає замерзанню теплоносія в системі.

👉 Чим CS-77c відрізняється від CS-08?
Головна різниця — у принципі керування другим насосом. CS-77c керує насосом за двома власними межами теплоносія в контурі (наприклад, вмикається при 40°C, вимикається при 50°C) — незалежно від температури котла, що добре підходить для теплої підлоги чи буферної ємності. CS-08 стежить за різницею температур між котлом і баком (наприклад, вмикається, коли котел на 15°C гарячіший за бак) — це ідеально для бойлера непрямого нагріву. Додатково CS-77c має функцію АНТИСТОП, а CS-08 — функції пріоритету (P) і літнього режиму (L). Переглянути CS-08 →

👉 Чи можна увімкнути насоси вручну?
Так. Одночасне натискання і утримання відповідних кнопок запускає режим безперервної роботи насоса. Повторне натискання цих же кнопок вимикає ручний режим.
